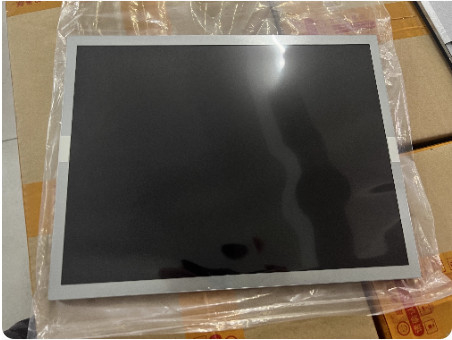

Detail produk:
|
| Merek: | BOE | Ukuran Diagonal: | 15.0" |
|---|---|---|---|
| Resolusi: | 1024(RGB)×768, XGA 85PPI | Pencahayaan: | 350 cd/m² |
| Sudut pandang: | 89/89/89/89 (jenis) | Max. Maks. Ratings Peringkat: | Suhu penyimpanan: -20 ~ 70 °C Suhu operasi: -20 ~ 70 °C |
| Sumber tegangan: | 3.3V (Biasa.) |
| Informasi Dasar: | Nama merek | Nama Model | Jenis | Model Alias |
|---|---|---|---|---|

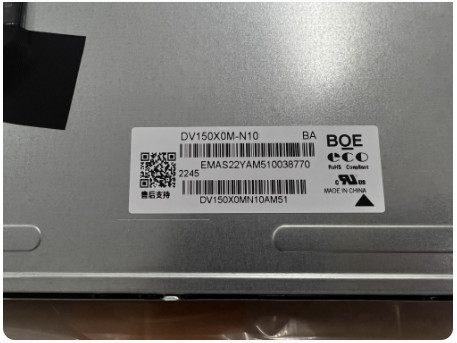

| DV150X0M-N10 | a-Si TFT-LCD, LCM | - | ||
| Rating maksimum: | RoHS | Suhu operasi | Suhu penyimpanan | Tingkat getaran |
| -20 ~ 70 °C | -20 ~ 70 °C |
| Ukuran layar: | 15.0" | |||
|---|---|---|---|---|
| Fitur Pixel: | Jumlah piksel | Format piksel | Titik Pitch (H × V) | Pixel Pitch (H × V) |
| 1024 ((RGB) × 768, XGA | Strip Vertikal RGB | 0.099×0.297 mm | 0.297×0.297 mm [85PPI] | |
| Ukuran Mekanis: | Area Tampilan (H × V) | Pembukaan bezel (H × V) | Dimensi keseluruhan (H × V) | Total Kedalaman |
| 304.128×228.096 mm | 306.5×230.1 mm | 326.5 × 253,5 mm | 9.7/10.0 (jenis./maks.) mm | |
| Fitur garis besar: | Bentuk Bentuk | Rasio aspek (H: V) | Orientasi | Gaya Bentuk |
| persegi panjang datar | 4:3 | Landskap / Potret | ||
| Spesifikasi lainnya: | Massa | Tutup panel | Pengolahan Permukaan | |
| 930 g | - | Antiglare (Haze 25%), Hard coating (3H) | ||
| Lubang & Brackets: | Lubang pemasangan sisi (4-M3) di sisi kiri, bezel kanan | |||
| Informasi Dasar: | Luminance | Mode Kerja | Rasio Kontras |
|---|---|---|---|
| 350 cd/m2 (Typ.) | ADS, Biasanya Hitam, Transmissive | 10001:1 (Typ.) (Transmissive) | |
| Pemandangan yang baik di | Sudut pandang | Waktu Tanggapan | |
| Simetri | 89/89/89/89 (jenis) | 30 (Typ.) ((Tr+Td) (ms) | |
| Warna Display: | Suhu warna: | Warna Dukungan | Koordinat warna |
| 6485K | 16.7M (6-bit + Hi-FRC) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rasio NTSC | Cakupan sRGB | Adobe RGB Coverage |
| 74% | 95% | 73% | |
| Cakupan DCI-P3 | Cakupan Rec.2020 | Pengamatan | |
| 77% | 55% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| White Uniformity: | 1.33 (Max.) | ||
| Fitur lampu latar belakang: | Jenis | Posisi | Kehidupan ((Jam) | Jumlah | Bentuk | Penggantian |
|---|---|---|---|---|---|---|
| WLED | Jenis lampu tepi (sisi bawah) | 50K ((Min.) | 12S4P | 4 senar | - | |
| WLED Electrical: | Tegangan Masuk | Input Current | Konsumsi Daya | |||
| 36±3,6V | 55mA (jenis) | 7.92/8.71W (Tipe./Max.) | ||||
| Fitur antarmuka: | Negara pengemudi WLED | Jenis Fisik | Posisi antarmuka | |||
| Dengan LED Driver | Konektor | - | ||||
| Detail antarmuka | Nama merek | Nama Model | Jumlah | Pin | Pin Pitch | Konfigurasi Pin |
| CviLux | CI4205M2HRP-NH | 1 pcs | 5 pin | 1.25 mm | ||
| Pengemudi WLED listrik: | Tegangan Masuk | Input Current | Konsumsi Daya | |||
| 10.8/12.0/12.6V (Min./Jenis/Max.) | 600/775/850mA (Min./Typ./Max.) | 9.3/10.2W (jenis./Max.) | ||||
| Sinyal Listrik: | Tegangan Masuk | Input Current | Konsumsi Daya | |||
|---|---|---|---|---|---|---|
| 3.3V (jenis) | 455/900mA (jenis./maks.) | 1.5/3.0W (jenis./Max.) | ||||
| Fitur antarmuka: | Jenis sinyal | Jenis Fisik | Posisi antarmuka | |||
| LVDS (1 ch, 8-bit) | Konektor | - | ||||
| Detail antarmuka: | Nama merek | Nama Model | Jumlah | Pin | Pin Pitch | Konfigurasi Pin |
| STM | MSB240420HE | 1 pcs | 20 pin | 1.25 mm | ||
Pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 304.128 ((W) × 228.096 ((H) mm, ukuran garis besar 326.5 ((W) × 253.5 ((H) × 10 ((D) mm, ukuran area tampilan 306.5 ((W) × 230.1 ((H) mm, dengan perawatan permukaan Antiglare (Haze 25%), Hard coating (3H), berat bersih 930g. Sebagai ADS, biasanya Hitam, produk LCM Transmissive,DV150X0M-N10 dapat memberikan 350 cd/m2 tampilan kecerahan 10001:1 rasio kontras transmissive, 89/89/89/89 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada Simetri, dan waktu respons 30 (Typ.) ((Tr+Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit + Hi-FRC untuk setiap titik, sehingga menyajikan palet warna 16,7M, juga dengan kinerja gamut warna 72% (NTSC).Produk ini mengadopsi 12S4P WLED sebagai backlight systerm yang ditempatkan sebagai tipe lampu Edge (sisi bawah) dan memiliki waktu hidup kerja 50K jamDV150X0M-N10 menggunakan LVDS (1 ch, 8-bit) sebagai systerm input sinyal, yang terhubung oleh 20 pin Konektor dengan tegangan catu daya 3.3V (Typ.)
