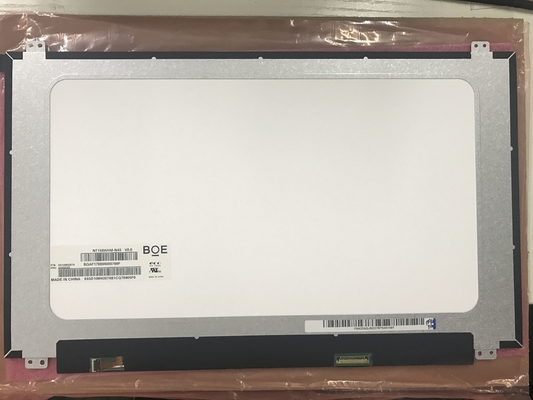

Detail produk:
|
| Merek: | BOE | Ukuran Diagonal: | 15,6" |
|---|---|---|---|
| Resolusi: | 1366(RGB)×768, WXGA 100 PPI | Pencahayaan: | 220 Cd/m² |
| Sudut pandang: | 45/45/20/40 (Biasa.)(CR≥10) | Max. Maks. Ratings Peringkat: | Suhu Penyimpanan: -20 ~ 60 °C Suhu Pengoperasian: 0 ~ 50 °C |
| Informasi Dasar: | Produsen | Model panel 1 Kompatibel | Jenis panel | Alias |
|---|---|---|---|---|
| NT2Pengelolaan | a-Si TFT-LCD, LCM | - | ||
| Lingkungan: | Negara RoHS | Operasi Temp. | Suhu penyimpanan. | Tingkat getaran |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Ukuran panel: | 15.6 inci | |||
|---|---|---|---|---|
| Fitur Pixel: | Resolusi | Pengaturan piksel | Titik Pitch (W × H) | Pixel Pitch (W × H) |
| 1366 ((RGB) × 768, WXGA | Strip Vertikal RGB | 0.084×0.252 mm | 0.252 × 0,252 mm [100PPI] | |
| Ukuran Mekanis: | Area Aktif (W × H) | Area Bezel (W × H) | Dimensi garis besar (W × H) | kedalaman garis besar |
| 344.232×193.536 mm | - | 350.73×205.64 mm | 3.0/5.4 (Tipe./Max) mm | |
| Fitur garis besar: | Gaya Bentuk | Rasio aspek | Orientasi | Gaya Bentuk |
| persegi panjang datar | 16:9 (W: H) | Jenis lanskap | Ringan (PCBA Bent, T≤3.0mm) | |
| Penetapan: | Tanpa | |||
| Fitur Lainnya: | Tutup panel | Berat badan | Permukaan | |
| - | 380g (maks.) | Antiglare, Hard coating (3H) | ||
| Informasi Dasar: | Cahaya | Mode Operasi | Rasio Kontras |
|---|---|---|---|
| 220 cd/m2 (Typ.) | TN, Biasanya Putih, Transmissive | 5001:1 (Typ.) (Transmissive) | |
| Sudut pandang ((L/R/U/D) | Arah Melihat | Kecepatan Tanggapan | |
| 45/45/20/40 (jenis) | Jam 6 | 12 (Typ.) ((Tr+Td) (ms) | |
| Warna Display: | Suhu Warna | Jumlah warna | Warna putih |
| 6485K | 262K (6-bit) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rasio NTSC | Cakupan sRGB | Adobe RGB Coverage |
| 45% | 63% | 47% | |
| Cakupan DCI-P3 | Cakupan Rec.2020 | Pengamatan | |
| 47% | 34% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variasi Luminansi: | 1.25/1.54 (Max.) ((5/13 poin) | ||
| Sinyal Listrik: | Input saat ini | Input tegangan | Konsumsi | |||
|---|---|---|---|---|---|---|
| 212/303mA (jenis./maks.) | 3.3V (jenis) | 0.7/1.0W (jenis./maks.) | ||||
| Fitur antarmuka: | Posisi | Jenis | Antarmuka | |||
| Konektor | eDP (1 Lane), eDP1.2, HBR1 (2.7G/lane) | |||||
| Antarmuka Sinyal: | Merek | Model | Jumlah | Pin Pitch | Pin | Penugasan Pin |
| STM | MSAK24025P30 | 1 pcs | 0.5 mm | 30 pin | EDP-30P1L-030J | |
| Fitur lampu latar: | Jenis | Posisi | Bentuk | Jumlah | Kehidupan ((Jam) | Penggantian |
|---|---|---|---|---|---|---|
| WLED | Jenis lampu tepi (sisi bawah) | 4 senar | 9S4P | 15K ((Min.) | - | |
| WLED Electrical: | Input saat ini | Input tegangan | Konsumsi | |||
| 20mA (Typ.) | 27.0V (Max.) | |||||
| Fitur antarmuka: | Posisi | Jenis | Pengemudi WLED | |||
| - | Termasuk dalam antarmuka sinyal | Dengan LED Driver | ||||
| Pengemudi listrik: | Input saat ini | Input tegangan | Konsumsi | |||
| - | 5.0/12.0/21.0V (Min./Tipe./Max.) | 2.6W (Max.) | ||||
yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 344.232 ((W) × 193.536 ((H) mm, ukuran garis besar 350.73 ((W) × 205.64 ((H) × 5.4 ((D) mm,dengan perawatan permukaan Antiglare, Lapisan keras (3H), berat bersih 380g (Max.), bentuk stype of Slim (PCBA Bent, T≤3.0mm). sebagai TN, Biasanya Putih, produk LCM Transmissive, NT156WHM-N46 dapat memberikan 220 cd/m2 tampilan kecerahan 500:1 rasio kontras transmissive, 45/45/20/40 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada pukul 6, dan waktu respons 12 (Typ.) ((Tr+Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit untuk setiap titik, sehingga menyajikan palet warna 262K, juga dengan kinerja gamut warna 45% (NTSC).Produk ini mengadopsi 9S4P WLED sebagai systerm backlight yang ditempatkan sebagai tipe Edge light (sisi bawah) dan memiliki waktu kerja 15K jamNT156WHM-N46 menggunakan eDP (1 Lane) sebagai sistem input sinyal, yang terhubung oleh 30 pin Konektor dengan tegangan catu daya 3.3V (Typ.)
