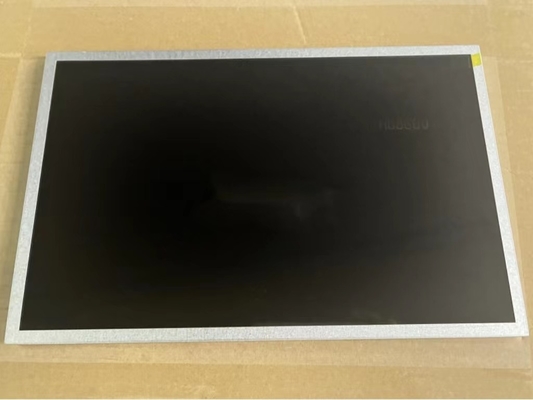

Detail produk:
|
| Merek: | BOE | Ukuran Diagonal: | 12,1" |
|---|---|---|---|
| Resolusi: | 1280(RGB)×800, WXGA 124PPI | Pencahayaan: | 500 cd/m² |
| Informasi Dasar: | Merek | Model | Jenis | Model Alias |
|---|---|---|---|---|
| EV121WXM-N12 | a-Si TFT-LCD, LCM | - | ||
| Keandalan: | RoHS | Suhu operasi | Suhu penyimpanan | Resistensi Getaran |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Ukuran panel: | 12.1 inci | |||
|---|---|---|---|---|
| Fitur Pixel: | Resolusi | Pengaturan piksel | Titik Pitch (W × H) | Pixel Pitch (W × H) |
| 1280 ((RGB) × 800, WXGA | Strip Vertikal RGB | 0.068×0.204 mm | 0.204 × 0,204 mm [124PPI] | |
| Ukuran Mekanis: | Area Aktif (W × H) | Area Bezel (W × H) | Dimensi garis besar (W × H) | kedalaman garis besar |
| 261.12 × 163,2 mm | 264.12×166.2 mm | 277.7×180.6 mm | 8.7±0,5 mm | |
| Fitur garis besar: | Gaya Bentuk | Rasio aspek | Orientasi | Gaya Bentuk |
| persegi panjang datar | 16:10 (W: H) | Jenis lanskap | ||
| Penetapan: | Lubang pemasangan sisi (4-M2) di sisi kiri, bezel kanan | |||
| Fitur Lainnya: | Tutup panel | Berat badan | Permukaan | |
| - | TBD | Antiglare (Haze 25%) | ||
| Informasi Dasar: | Cahaya | Mode Operasi | Rasio Kontras |
|---|---|---|---|
| 500 cd/m2 (Typ.) | ADS, Biasanya Hitam, Transmissive | 12001:1 (Typ.) (Transmissive) | |
| Sudut pandang ((L/R/U/D) | Arah Melihat | Kecepatan Tanggapan | |
| 85/85/85/85 (jenis) | Simetri | 30 (Typ.) ((Tr+Td) (ms) | |
| Warna Display: | Suhu Warna | Jumlah warna | Warna putih |
| 6485K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rasio NTSC | Cakupan sRGB | Adobe RGB Coverage |
| 77% | 100% | 78% | |
| Cakupan DCI-P3 | Cakupan Rec.2020 | Pengamatan | |
| 80% | 57% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variasi Luminansi: | 1.25/1.43 (Tipe./Max.) | ||
| Sinyal Listrik: | Input saat ini | Input tegangan | Konsumsi | |||
|---|---|---|---|---|---|---|
| 150/180/200mA (Min./Typ./Max.) | 3.3V (jenis) | 0.5/0.59/0.66W (Min./Typ./Max.) | ||||

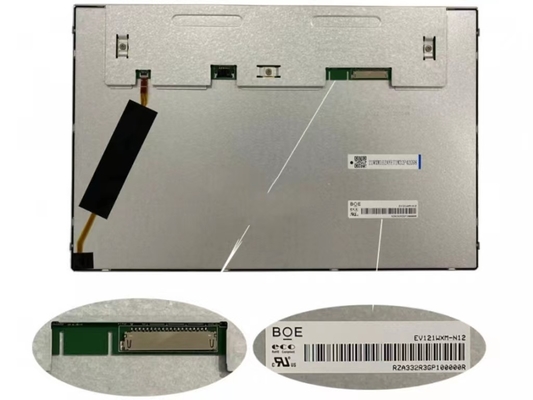

| Fitur antarmuka: | Posisi | Jenis | Antarmuka | |||
| Konektor | LVDS (1 ch, 6/8-bit) | |||||
| Antarmuka Sinyal: | Merek | Model | Jumlah | Pin Pitch | Pin | Penugasan Pin |
| HRS | DF19G-20P-1H | 1 pcs | 1.0 mm | 20 pin | ||
| Fitur lampu latar: | Jenis | Posisi | Bentuk | Jumlah | Kehidupan ((Jam) | Penggantian |
|---|---|---|---|---|---|---|
| WLED | Jenis lampu tepi (sisi bawah) | 4 senar | 12S4P | 50K ((Min.) | - | |
| WLED Electrical: | Input saat ini | Input tegangan | Konsumsi | |||
| 160mA (Typ.) | 38.4/39.6V (jenis./Max.) | 6.14/6.34W (jenis/maks.) | ||||
| Fitur antarmuka: | Posisi | Jenis | Pengemudi WLED | |||
| - | Konektor | Dengan LED Driver | ||||
| Detail antarmuka | Merek | Model | Jumlah | Pin Pitch | Pin | Penugasan Pin |
| STM | MSA24038P6 | 1 pcs | 1.25 mm | 6 pin | ||
| Pengemudi listrik: | Input saat ini | Input tegangan | Konsumsi | |||
| 620mA (Max.) | 12±1.2V | 7.45W (Max.) | ||||
Pikselnya disusun dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 261.12 ((W) × 163.2 ((H) mm, ukuran kontur 277.7 ((W) × 180.6 ((H) × 9.2 ((D) mm, ukuran area tampilan 264.12 ((W) × 166.2(H) mm, dengan perawatan permukaan Antiglare (Haze 25%), berat bersih TBD. Sebagai ADS, Biasanya Hitam, Transmissive LCM produk, EV121WXM-N12 dapat memberikan 500 cd/m2 tampilan kecerahan 1200:1 rasio kontras transmisif, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada Simetri, dan waktu respons 30 (Typ.) ((Tr+Td) msSkala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit / 6-bit + Hi-FRC untuk setiap titik, sehingga menyajikan palet warna 262K/16.7M, juga dengan kinerja gamut warna 100% (sRGB).Produk ini mengadopsi 12S4P WLED sebagai systerm backlight yang ditempatkan sebagai tipe lampu Edge (sisi bawah) dan memiliki waktu hidup kerja 50K jamEV121WXM-N12 menggunakan LVDS (1 ch, 6/8-bit) sebagai sistem input sinyal, yang terhubung oleh 20 pin Konektor dengan tegangan catu daya 3.3V (Tipe.
