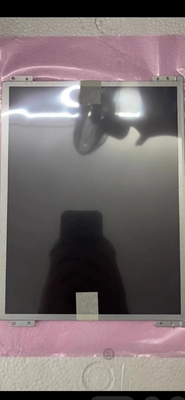

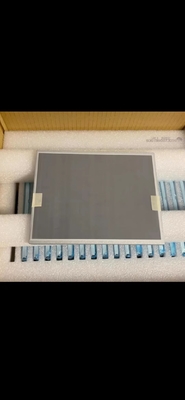

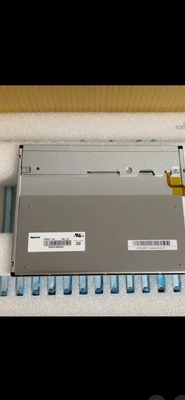

Detail produk:
|
| Brand: | Innolux | Diagonal Size: | 10.4" |
|---|---|---|---|
| Resolution: | 1024(RGB)×768, XGA 123PPI | Luminance: | 350 cd/m² |
| Viewing Angle: | 88/88/88/88 (Typ.)(CR≥10) | Max. Ratings: | Storage Temp.: -20 ~ 70 °C Operating Temp.: -20 ~ 70 °C |
| Informasi Dasar: | Produsen | Model panel | Jenis panel | Alias |
|---|---|---|---|---|
| G104X1-L03 | a-Si TFT-LCD, LCM | - | ||
| Lingkungan: | Negara RoHS | Operasi Temp. | Suhu penyimpanan. | Tingkat getaran |
| -20 ~ 70 °C | -20 ~ 70 °C |
| Informasi Dasar: | Luminansi (cd/m2) | Sudut pandang (L/R/U/D) | Waktu tanggap (ms) |
|---|---|---|---|
| 350 (Typ.) | 88/88/88/88 (jenis) | 14/11 (Jenis) (Tr/Td) | |
| Pemandangan terbaik pada | Mode Tampilan | Rasio Kontras | |
| Simetri | Super MVA, biasanya hitam, Transmissive | 1000: 1 (Typical) (Transmissive) | |
| Warna Display: | Suhu Warna | Tampilkan Warna | Koordinat Putih |
| 6485K | 262K/16.2M (6-bit / 6-bit + FRC) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rasio NTSC | Cakupan sRGB | Adobe RGB Coverage |
| 53% | 73% | 55% | |
| Cakupan DCI-P3 | Cakupan Rec.2020 | Pengamatan | |
| 55% | 39% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variasi Putih: | 1.40 (Max.) ((5 poin) | ||
| Ukuran panel: | 10.4" | |||
|---|---|---|---|---|
| Fitur Pixel: | Format piksel | Konfigurasi Pixel | Pixel Pitch (mm) | Titik Pitch (mm) |
| 1024 ((RGB) × 768 [XGA] | Strip Vertikal RGB | 0.2055×0.2055 [123PPI] | 0.0685 x 0.2055 | |
| Ukuran Mekanis: | Area Aktif (mm) | Luas Bezel (mm) | Dimensi garis besar (mm) | Kedalaman garis besar (mm) |
| 210.4 ((H) × 157.8 ((V) | 215.4 ((H) × 161.8 ((V) | 238.6 ((H) × 175.8 ((V) | 6.0/7.97 (Typ./Max.) mm | |
| Fitur garis besar: | Faktor Bentuk | Orientasi | Rasio aspek | Gaya Bentuk |
| persegi panjang datar | Jenis lanskap | 43 (H:V) | ||
| Pemasangan: | Lubang pemasangan wajah (4-Ф2.8) pada bezel kiri, kanan | |||
| Rincian lainnya: | Berat badan | Tutup panel | Pengobatan | |
| 280g (Typ.) | - | Antiglare | ||
| Fitur lampu: | Jenis | Posisi | Jumlah | Bentuk | Kehidupan ((Jam) | Pergantian lampu |
|---|---|---|---|---|---|---|
| WLED | Jenis lampu tepi | - | - | 30K ((Min.) | - | |
| WLED Electrical: | Pasokan Tegangan | Pasokan Saat Ini | Kekuatan | |||
| 26V (jenis) | ||||||
| Fitur antarmuka: | Posisi | Pengemudi lampu latar | Jenis | |||
| - | Dengan LED Driver | Konektor | ||||
| Detail antarmuka: | Merek | Model | Pin Pitch | Jumlah Pin | Jumlah | Konfigurasi |
| ACES | 91208-01001 | 1.0 mm | 10 pin | 1 pcs | ||
| Pengemudi listrik: | Pasokan Tegangan | Pasokan Saat Ini | Konsumsi Daya | |||
| 12.0±5.0V | 0.3/0.35A (jenis/maks.) | 3.1W (jenis) | ||||
| Panel Mengemudi Listrik: | Pasokan Tegangan | Pasokan Saat Ini | Kekuatan | |||
|---|---|---|---|---|---|---|
| 3.3V (jenis) | 570±50mA | 1.9W (Typ.) | ||||
| Fitur antarmuka: | Posisi | Sinyal | Jenis | |||
| - | LVDS (1 ch, 6/8-bit) | Konektor | ||||
| Detail konektor: | Merek | Model | Pin Pitch | Jumlah Pin | Jumlah | Konfigurasi |
| JAE | FI-XB30SRL-HF11 | 1.0 mm | 30 pin | 1 pcs | LVDS-30P1C8B-085A | |
Pikselnya disusun dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 210.4 ((W) × 157.8 ((H) mm, ukuran kontur 238.6 ((W) × 175.8 ((H) × 7.97 ((D) mm, ukuran area tampilan 215.4 ((W) × 161.8 ((H) mm, dengan perawatan permukaan Antiglare, berat bersih 280g (tipe). Sebagai Super MVA, Normal Hitam, produk LCM Transmissive, G104X1-L03 dapat memberikan 350 cd / m2 tampilan kecerahan 1000:1 rasio kontras transmisif, 88/88/88/88 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada Simetri, dan waktu respons 14/11 (Typ.) ((Tr/Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit / 6-bit + FRC untuk setiap titik, sehingga menyajikan palet warna 262K/16.2M, juga dengan kinerja gamut warna 53% (NTSC).Produk ini mengadopsi WLED sebagai backlight systerm yang ditempatkan sebagai tipe cahaya Edge dan memiliki waktu hidup kerja 30K jamG104X1-L03 menggunakan LVDS (1 ch, 6/8-bit) sebagai sistem input sinyal, yang terhubung oleh 30 pin Konektor dengan tegangan catu daya 3.3V (Typ.).
