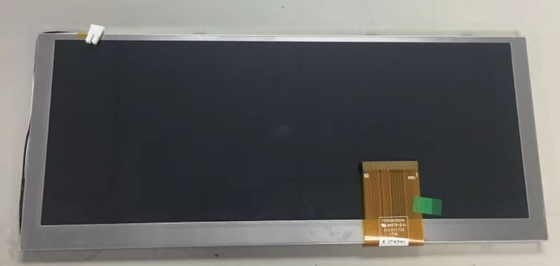

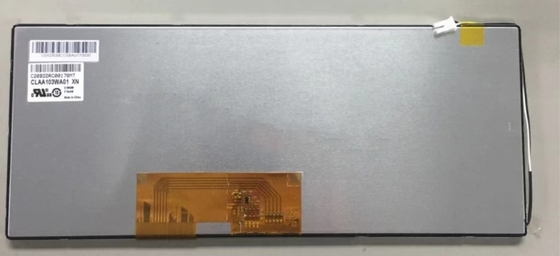

Detail produk:
|
| Merek: | CPT | Ukuran Diagonal: | 10,3" |
|---|---|---|---|
| Resolusi: | 1280(RGB)×480, DVGA 133PPI | Kecerahan: | 800 cd/m2 |
| Sudut pandang: | 85/85/85/85 (Biasa.)(CR≥10) | Lingkungan: | Suhu operasi: -20 ~ 70 °C; Suhu penyimpanan: -30 ~ 80 °C; Tingkat getaran: 2.9G (28.4 m/s2) |
| Informasi Dasar: | Produsen | Model panel | Jenis panel | Alias |
|---|---|---|---|---|
| CLAA103WA01 XN | a-Si TFT-LCD, LCM | - | ||
| Lingkungan: | Negara RoHS | Operasi Temp. | Suhu penyimpanan. | Tingkat getaran |
| -20 ~ 70 °C | -30 ~ 80 °C | 2.9G (28,4 m/s2) |
| Informasi Dasar: | Luminansi (cd/m2) | Sudut pandang (L/R/U/D) | Waktu tanggap (ms) |
|---|---|---|---|
| 800 (Typ.) | 85/85/85/85 (jenis) | 25 (jenis) ((Tr+Td) | |
| Pemandangan terbaik pada | Mode Tampilan | Rasio Kontras | |
| Simetri | HFFS, Biasanya Hitam, Transmissive | 1000: 1 (Typical) (Transmissive) | |
| Warna Display: | Suhu Warna | Tampilkan Warna | Koordinat Putih |
| 7488K | 262K/16.7M (6-bit / 8-bit) | X:0.300; Y:0.312 | |
| 1931 Color Gamut: | Rasio NTSC | Cakupan sRGB | Adobe RGB Coverage |
| 75% | 92% | 74% | |
| Cakupan DCI-P3 | Cakupan Rec.2020 | Pengamatan | |
| 78% | 56% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variasi Putih: | 1.18/1.43 (Tipe./Max.) | ||
| Kinerja: | Teknologi 3D | Visibilitas sinar matahari | Refleksi |
| - | Cahaya Matahari Bisa Dibaca | ||
| Ukuran panel: | 10.3 | |||
|---|---|---|---|---|
| Fitur Pixel: | Format piksel | Konfigurasi Pixel | Pixel Pitch (mm) | Titik Pitch (mm) |
| 1280 ((RGB) × 480 [DVGA] | Strip Vertikal RGB | 0.1905×0.1905 [133PPI] | 0.0635 x 0.1905 | |
| Ukuran Mekanis: | Area Aktif (mm) | Luas Bezel (mm) | Dimensi garis besar (mm) | Kedalaman garis besar (mm) |
| 243.84 ((H) × 91.44 ((V) | 246.84 ((H) × 94.44 ((V) | 265.2 ((H) × 109.8 ((V) | 7.2±0,3 mm | |
| Fitur garis besar: | Faktor Bentuk | Orientasi | Rasio aspek | Gaya Bentuk |
| persegi panjang datar | Jenis lanskap | 83 (H:V) | ||
| Pemasangan: | Tanpa | |||
| Rincian lainnya: | Berat badan | Tutup panel | Pengobatan | |
| 260g (jenis) | - | Antiglare (Haze 25%) | ||
| Fitur lampu: | Jenis | Posisi | Jumlah | Bentuk | Kehidupan ((Jam) | Pergantian lampu |
|---|---|---|---|---|---|---|
| WLED | Jenis lampu tepi | 9S3P | Array | 30K ((Min.) | - | |
| WLED Electrical: | Pasokan Tegangan | Pasokan Saat Ini | Kekuatan | |||
| 26.96±3.15V | 210mA (Typ.) | 5.66W (Typ.) | ||||
| Fitur antarmuka: | Posisi | Pengemudi lampu latar | Jenis | |||
| - | Tidak. | Konektor | ||||
| Detail antarmuka: | Merek | Model | Pin Pitch | Jumlah Pin | Jumlah | Konfigurasi |
| JST | BHSR-02VS-1 | 3.5 mm | 2 pin | 1 pcs | BLE-2PINS-AC | |
| Panel Mengemudi Listrik: | Pasokan Tegangan | Pasokan Saat Ini | Kekuatan | |||
|---|---|---|---|---|---|---|
| 3.3/13.0/22.0/-6.0V (Jenis) | 25/30/0.5/0.5mA (jenis) ((DIDD/AIDD/IGH/IGL) | 486.5/923.5mW (tipe./Max.) | ||||
| Fitur antarmuka: | Posisi | Sinyal | Jenis | |||
| - | LVDS (1 ch, 6/8-bit) | FPC | ||||
| Rincian FPC: | Merek | Model | Pin Pitch | Jumlah Pin | Jumlah | Konfigurasi |
| 0.5 mm | 60 pin | 1 pcs | ||||
Pikselnya disusun dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 243.84 ((W) × 91.44 ((H) mm, ukuran kontur 265.2 ((W) × 109.8 ((H) × 7.5 ((D) mm, ukuran area tampilan 246.84 ((W) × 94.44 ((H) mm, dengan perawatan permukaan Antiglare (Haze 25%), berat bersih 260g (Typ.). Sebagai HFFS, Biasanya Hitam, produk LCM Transmissive, CLAA103WA01 XN dapat memberikan 800 cd / m2 tampilan kecerahan 1000:1 rasio kontras transmisi, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada Simetri, dan waktu respons 25 (Typ.) ((Tr+Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit / 8-bit untuk setiap titik, sehingga menyajikan palet warna 262K/16.7M, juga dengan kinerja gamut warna 70% (NTSC).Produk ini mengadopsi 9S3P WLED sebagai systerm backlight yang ditempatkan sebagai tipe lampu Edge dan memiliki waktu hidup kerja 30K jamCLAA103WA01 XN menggunakan LVDS (1 ch, 6/8-bit) sebagai sistem input sinyal, yang terhubung oleh 60 pin FPC dengan tegangan catu daya 3,3/13.0/22.0/-6.0V (Jenis) (DVDD/AVDD/VGH/VGL).
