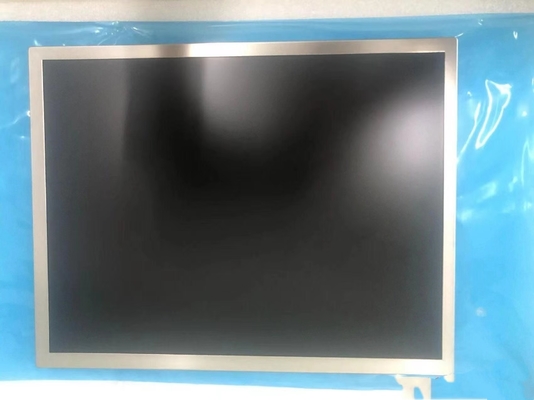

Detail produk:
|
| Merek: | BOE | Ukuran Diagonal: | 12,1" |
|---|---|---|---|
| Resolusi: | 1024(RGB)×768, XGA 105PPI | Pencahayaan: | 600 cd/m² |
| Sudut pandang: | 85/85/85/85 (Biasa.)(CR≥10) | Lingkungan: | Suhu operasi: -20 ~ 85 °C; Suhu penyimpanan: -30 ~ 85 °C |
| Informasi Dasar: | Nama merek | Nama Model | Jenis | Model Alias |
|---|---|---|---|---|
| AV121X0M-N10 | a-Si TFT-LCD, LCM | - | ||
| Rating maksimum: | RoHS | Suhu operasi | Suhu penyimpanan | Tingkat getaran |
| -20 ~ 85 °C | -30 ~ 85 °C |
| Ukuran layar: | 12.1" | |||
|---|---|---|---|---|
| Fitur Pixel: | Jumlah piksel | Format piksel | Titik Pitch (H × V) | Pixel Pitch (H × V) |
| 1024 ((RGB) × 768, XGA | Strip Vertikal RGB | 0.080×0.240 mm | 0.240×0.240 mm [105PPI] | |
| Ukuran Mekanis: | Area Tampilan (H × V) | Pembukaan bezel (H × V) | Dimensi keseluruhan (H × V) | Total Kedalaman |
| 245.76×184.32 mm | 248.76×187.32 mm | 265.5×206.3 mm | 8/13.5 (jenis/maks.) mm | |
| Fitur garis besar: | Bentuk Bentuk | Rasio aspek (H: V) | Orientasi | Gaya Bentuk |
| persegi panjang datar | 4:3 | Jenis lanskap | ||
| Spesifikasi lainnya: | Massa | Tutup panel | Pengolahan Permukaan | |
| TBD | - | - | ||
| Lubang & Brackets: | tiang pemasangan belakang | |||
| Informasi Dasar: | Luminance | Mode Kerja | Rasio Kontras |
|---|---|---|---|
| 600 cd/m2 (Min.) | ADS, Biasanya Hitam, Transmissive | 10001:1 (Typ.) (Transmissive) | |
| Pemandangan yang baik di | Sudut pandang | Waktu Tanggapan | |
| Simetri | 85/85/85/85 (jenis) | 30 (Typ.) ((Tr+Td) (ms) | |
| Warna Display: | Suhu warna: | Warna Dukungan | Koordinat warna |
| 6789K | 16.2M (6-bit + FRC) | X:0.311; Y:0.310 | |
| 1931 Color Gamut: | Rasio NTSC | Cakupan sRGB | Adobe RGB Coverage |
| 69% | 92% | 71% | |
| Cakupan DCI-P3 | Cakupan Rec.2020 | Pengamatan | |
| 71% | 51% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| White Uniformity: | 1.25/1.33 (Tipe./Max.) | ||
| Fitur lampu latar belakang: | Jenis | Posisi | Kehidupan ((Jam) | Jumlah | Bentuk | Penggantian |
|---|---|---|---|---|---|---|
| WLED | Jenis lampu tepi | 30K ((Min.) | 8S6P | 6 senar | - | |
| WLED Electrical: | Tegangan Masuk | Input Current | Konsumsi Daya | |||
| 24.0V (jenis) | 60mA (Typ.) | 8.64±0.86W | ||||
| Fitur antarmuka: | Negara pengemudi WLED | Jenis Fisik | Posisi antarmuka | |||
| Tidak. | Konektor | - | ||||
| Detail antarmuka | Nama merek | Nama Model | Jumlah | Pin | Pin Pitch | Konfigurasi Pin |
| IRISO | IMSA-9686S-10B-GF4N | 1 pcs | 10 pin | 0.5 mm | BLE-10PINS-AANCCCCCCN | |
| Sinyal Listrik: | Tegangan Masuk | Input Current | Konsumsi Daya | |||
|---|---|---|---|---|---|---|
| 3.3/11.5/17.0/-9.0V (Jenis) ((VCC/AVDD/VGH/VGL) | - | 1.2/2.0W (jenis./maks.) | ||||
| Fitur antarmuka: | Jenis sinyal | Jenis Fisik | Posisi antarmuka | |||
| LVDS (1 ch, 8-bit) | Konektor | - | ||||
| Detail antarmuka: | Nama merek | Nama Model | Jumlah | Pin | Pin Pitch | Konfigurasi Pin |
| IRISO | IMSA-9686S-30B-GF4N | 1 pcs | 30 pin | 0.5 mm | ||

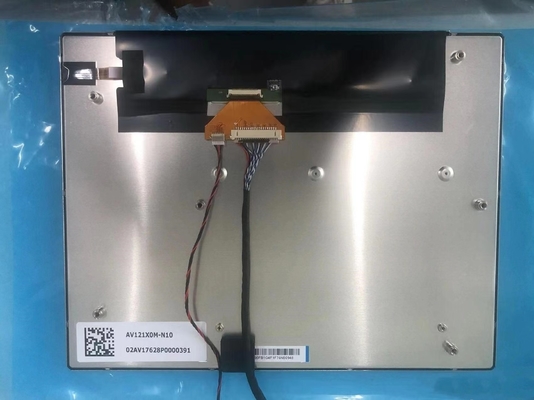

Pikselnya disusun dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 245.76 ((W) × 184.32 ((H) mm, ukuran garis besar 265.5 ((W) × 206.3 ((H) × 13.5 ((D) mm, ukuran area tampilan 248.76 ((W) × 187.32(H) mm, berat bersih TBD. Sebagai produk ADS, Normal Hitam, Transmissive LCM, AV121X0M-N10 dapat memberikan 600 cd/m2 kecerahan layar 1000:1 rasio kontras transmissive, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada Simetri, dan waktu respons 30 (Typ.) ((Tr+Td) ms. Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6 bit + FRC untuk setiap titik,sehingga menampilkan palet 16.2M warna, juga dengan kinerja gamut warna 70% (NTSC). Produk ini mengadopsi 8S6P WLED sebagai systerm backlight yang ditempatkan sebagai tipe cahaya Edge dan memiliki waktu kerja 30K jam,driver lampu latar eksternal diperlukan secara tambahan. AV121X0M-N10 menggunakan LVDS (1 ch, 8-bit) sebagai sistem input sinyal, yang terhubung oleh 30 pin Konektor dengan tegangan catu daya 3.3/11.5/17.0/-9.0V (Typ.) ((VCC/AVDD/VGH/VGL).
