Detail produk:
|
| Merek: | BOE | Ukuran Diagonal: | 15,6" |
|---|---|---|---|
| Resolusi: | 1366(RGB)×768, WXGA 100 PPI | Pencahayaan: | 220 Cd/m² |
| Sudut pandang: | 45/45/20/40 (Biasa.)(CR≥10) | Max. Maks. Ratings Peringkat: | Suhu Penyimpanan: -20 ~ 60 °C Suhu Pengoperasian: 0 ~ 50 °C |
| Informasi Dasar: | Nama merek | Nama Model 6 Kompatibel | Jenis | Model Alias |
|---|---|---|---|---|
| NT2Pengelolaan | a-Si TFT-LCD, LCM | BOE076E | ||
| Rating maksimum: | RoHS | Suhu operasi | Suhu penyimpanan | Tingkat getaran |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Ukuran layar: | 15.6" | |||
|---|---|---|---|---|
| Fitur Pixel: | Jumlah piksel | Format piksel | Titik Pitch (H × V) | Pixel Pitch (H × V) |
| 1366 ((RGB) × 768, WXGA | Strip Vertikal RGB | 0.084×0.252 mm | 0.252 × 0,252 mm [100PPI] | |
| Ukuran Mekanis: | Area Tampilan (H × V) | Pembukaan bezel (H × V) | Dimensi keseluruhan (H × V) | Total Kedalaman |
| 344.232×193.536 mm | - | 350.96×216.75 mm | 3.05/3.2 (Typ./Max.) mm | |
| Fitur garis besar: | Bentuk Bentuk | Rasio aspek (H: V) | Orientasi | Gaya Bentuk |
| persegi panjang datar | 16:9 | Jenis lanskap | Ringan (PCBA datar, T≤3,2mm) | |
| Spesifikasi lainnya: | Massa | Tutup panel | Pengolahan Permukaan | |
| 360g (maks.) | - | Antiglare, Hard coating (3H) | ||
| Lubang & Brackets: |
Tanpa
|
|||
| Informasi Dasar: | Luminance | Mode Kerja | Rasio Kontras |
|---|---|---|---|
| 220 cd/m2 (Typ.) | TN, Biasanya Putih, Transmissive | 4001:1 (Typ.) (Transmissive) | |
| Pemandangan yang baik di | Sudut pandang | Waktu Tanggapan | |
| Jam 6 | 45/45/20/40 (jenis) | 12 (Typ.) ((Tr+Td) (ms) | |
| Warna Display: | Suhu warna: | Warna Dukungan | Koordinat warna |
| 6485K | 262K (6-bit) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rasio NTSC | Cakupan sRGB | Adobe RGB Coverage |
| 48% | 67% | 50% | |
| Cakupan DCI-P3 | Cakupan Rec.2020 | Pengamatan | |
| 50% | 36% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| White Uniformity: | 1.25/1.54 (Max.) ((5/13 poin) | ||
| Fitur lampu latar belakang: | Jenis | Posisi | Kehidupan ((Jam) | Jumlah | Bentuk | Penggantian |
|---|---|---|---|---|---|---|
| WLED | Jenis lampu tepi | 15K ((Min.) | 9S4P | 4 senar | - | |
| WLED Electrical: | Tegangan Masuk | Input Current | Konsumsi Daya | |||
| 27.0V (Max.) | 17.3mA (Typ.) | |||||
| Fitur antarmuka: | Negara pengemudi WLED | Jenis Fisik | Posisi antarmuka | |||
| Dengan LED Driver | Termasuk dalam antarmuka sinyal | - | ||||
| Pengemudi WLED listrik: | Tegangan Masuk | Input Current | Konsumsi Daya | |||
| 5.0/12.0/21.0V (Min./Tipe./Max.) | - | 2.52W (Max.) | ||||
| Sinyal Listrik: | Tegangan Masuk | Input Current | Konsumsi Daya | |||
|---|---|---|---|---|---|---|
| 3.3V (jenis) | 233/339mA (jenis/maks.) | 0.77/1.12W (jenis./Max.) | ||||
| Fitur antarmuka: | Jenis sinyal | Jenis Fisik | Posisi antarmuka | |||

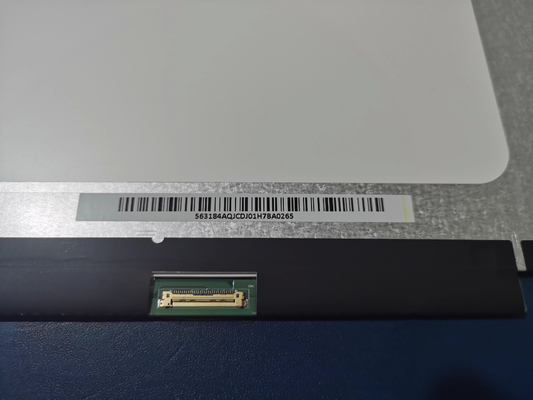

| eDP (1 Lane), eDP1.2, HBR1 (2.7G/lane) | Konektor | |||||
| Detail antarmuka: | Nama merek | Nama Model | Jumlah | Pin | Pin Pitch | Konfigurasi Pin |
| STM | MSAK24025P30 | 1 pcs | 30 pin | 0.5 mm | EDP-30P1L-030A | |
yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, ia memiliki area aktif 344.232 ((W) × 193.536 ((H) mm, ukuran garis besar 350.96 ((W) × 216.75 ((H) × 3.2 ((D) mm,dengan perawatan permukaan Antiglare, Hard coating (3H), net weight of 360g (Max.), bentuk stype of Slim (PCBA Flat, T≤3.2mm). sebagai TN, Normal White, Transmissive LCM produk, NT156WHM-N44 dapat memberikan 220 cd/m2 tampilan kecerahan 400:1 rasio kontras transmissive, 45/45/20/40 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada pukul 6, dan waktu respons 12 (Typ.) ((Tr+Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit untuk setiap titik, sehingga menyajikan palet warna 262K, juga dengan kinerja gamut warna 45% (NTSC).Produk ini mengadopsi 9S4P WLED sebagai backlight systerm yang ditempatkan sebagai tipe lampu Edge dan memiliki waktu hidup kerja 15K jamNT156WHM-N44 menggunakan eDP (1 Lane) sebagai sistem input sinyal, yang terhubung oleh 30 pin Konektor dengan tegangan catu daya 3.3V (Typ.)
