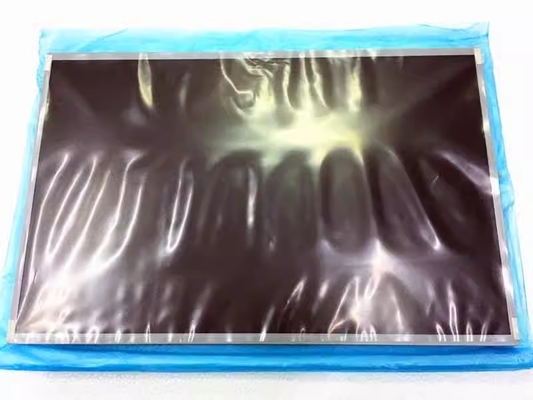

Detail produk:
|
| Merek: | CMO | Ukuran Diagonal: | 22.0" |
|---|---|---|---|
| Resolusi: | 1680(RGB)×1050, WSXGA+ 90PPI | Pencahayaan: | 250 cd/m² |
| Sudut pandang: | 85/85/80/80 (Jenis) | Lingkungan: | OperasiSuhu operasi: 0 ~ 50 °C; Suhu penyimpanan: -20 ~ 60 °CSuhu penyimpanan: 0 ~ 50 °C; Suhu penyi |
| Informasi Dasar: | Nama merek | Nama Model | Jenis | Model Alias |
|---|---|---|---|---|
| M220Z1-L0A | a-Si TFT-LCD, LCM | - | ||
| Rating maksimum: | RoHS | Suhu operasi | Suhu penyimpanan | Tingkat getaran |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Ukuran layar: | 22.0" | |||
|---|---|---|---|---|
| Fitur Pixel: | Jumlah piksel | Format piksel | Titik Pitch (H × V) | Pixel Pitch (H × V) |
| 1680 ((RGB) × 1050, WSXGA + | Strip Vertikal RGB | 00,094 × 0,282 mm | 0.282×0.282 mm [90PPI] | |
| Ukuran Mekanis: | Area Tampilan (H × V) | Pembukaan bezel (H × V) | Dimensi keseluruhan (H × V) | Total Kedalaman |
| 473.76×296.1 mm | 477.7×300.1 mm | 493.7×320.1 mm | 11.8/12.3 (jenis./maks.) mm | |
| Fitur garis besar: | Bentuk Bentuk | Rasio aspek (H: V) | Orientasi | Gaya Bentuk |
| persegi panjang datar | 16:10 | Jenis lanskap | bezel normal | |
| Spesifikasi lainnya: | Massa | Tutup panel | Pengolahan Permukaan | |
| 2.20/2.30Kgs (jenis./Max.) | - | Antiglare (Haze 25%), Hard coating (3H) | ||
| Lubang & Brackets: | Lubang pemasangan sisi (8-M3) di sisi kiri, bezel kanan | |||
| Informasi Dasar: | Luminance | Mode Kerja | Rasio Kontras |
|---|---|---|---|
| 250 cd/m2 (Typ.) | TN, Biasanya Putih, Transmissive | 10001:1 (Typ.) (Transmissive) | |
| Pemandangan yang baik di | Sudut pandang | Waktu Tanggapan | |
| Jam 6 | 85/85/80/80 (Jenis) | 1.3/3.7 (Typ.) ((Tr/Td) (ms) | |
| Warna Display: | Suhu warna: | Warna Dukungan | Koordinat warna |
| 6485K | 16.7M (6-bit + Hi-FRC) | X:0.313; Y:0.329 | |
| White Uniformity: | 1.33 (Max.) | ||
| Fitur lampu latar belakang: | Jenis | Posisi | Kehidupan ((Jam) | Jumlah | Bentuk | Penggantian |
|---|---|---|---|---|---|---|
| CCFL | Jenis lampu tepi (atas dan bawah) | 50K ((Min.) | 2 pcs | Tepat | - | |
| CCFL Electrical: | Tegangan Masuk | Input Current | Konsumsi Daya | |||
| 790±79V | 3.0/7.5/8.0mA (Min./Typ./Max.) | 11.86±1.18W | ||||
| Frekuensi Operasi | Tegangan Mulai | |||||
| 40/80KHz (Min./Max.) | 1350/1750V (Max.) ((Ta=+25/0°C) | |||||
| Fitur antarmuka: | Negara CCFL Pengemudi | Jenis Fisik | Posisi antarmuka | |||
| Tidak. | Konektor | - | ||||
| Detail antarmuka | Nama merek | Nama Model | Jumlah | Pin | Pin Pitch | Konfigurasi Pin |
| JST | BHSR-02VS-1 | 2 pcs | 2 pin | 3.5 mm | BLL-2PINS-HL | |
| Sinyal Listrik: | Tegangan Masuk | Input Current | Konsumsi Daya | |||
|---|---|---|---|---|---|---|
| 5.0V (jenis) | 0.95/1.33A (jenis./Max.) | 4.75/6.7W (Tipe./Max.) | ||||
| Fitur antarmuka: | Jenis sinyal | Jenis Fisik | Posisi antarmuka | |||
| LVDS (2 ch, 8-bit) | Konektor | - | ||||
| Detail antarmuka: | Nama merek | Nama Model | Jumlah | Pin | Pin Pitch | Konfigurasi Pin |
| JAE | FI-X30SSLH-HF | 1 pcs | 30 pin | 1.0 mm | LVDS-30P2C8B-160A | |
Pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 473.76 ((W) × 296.1 ((H) mm, ukuran garis besar 493.7 ((W) × 320.1 ((H) × 12.3 ((D) mm, ukuran area tampilan 477.7 ((W) × 300.1 ((H) mm, dengan perawatan permukaan Antiglare (Haze 25%), Lapisan keras (3H), berat bersih 2,20/2,30Kgs (Typ./Max.).M220Z1-L0A dapat memberikan 250 cd/m2 tampilan kecerahan 10001:1 rasio kontras transmissive, 85/85/80/80 (Typ.) ((CR>10) (L/R/U/D) sudut pandang, arah pandang terbaik pada jam 6, dan waktu respons 1,3/3,7 (Typ.) ((Tr/Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit + Hi-FRC untuk setiap titik, sehingga menyajikan palet warna 16,7M, juga dengan kinerja gamut warna 72% (NTSC).Produk ini mengadopsi 2 pcs CCFL sebagai backlight systerm yang ditempatkan sebagai tipe Edge light (Top dan Bottom) dan memiliki waktu hidup kerja 50K jamM220Z1-L0A menggunakan LVDS (2 ch, 8-bit) sebagai sistem input sinyal, yang terhubung oleh konektor 30 pin dengan tegangan catu daya 5.0V (jenis).).
