Detail produk:
|
Merek: | BOE | Ukuran Diagonal: | 15,6" |
---|---|---|---|
Resolusi: | 1920(RGB)×1080, FHD 141PPI | Ukuran Garis Besar: | 359,5(L)×223,8(T) ×3,2(T) mm |
Kecerahan: | 300 cd/m² (Biasa) | Sudut pandang: | 85/85/85/85 (Biasa.)(CR≥10) |
Lingkungan: | Operating Temp.: 0 ~ 50 °C ; Suhu Pengoperasian: 0 ~ 50 °C; Storage Temp.: -20 ~ 60 |
Informasi Dasar: | Produsen | Model panel 6 Kompatibel | Jenis panel | Alias |
---|---|---|---|---|

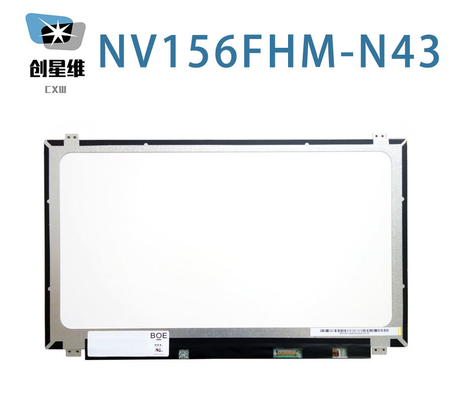

NV156FHM-N43 | a-Si TFT-LCD, LCM | B.B.O.0681 B.B.O065F | ||
Lingkungan: | Negara RoHS | Operasi Temp. | Suhu penyimpanan. | Tingkat getaran |
0 ~ 50 °C | -20 ~ 60 °C |
Informasi Dasar: | Luminansi (cd/m2) | Sudut pandang (L/R/U/D) | Waktu tanggap (ms) |
---|---|---|---|
300 (Typ.) | 85/85/85/85 (jenis) | 30 (jenis) ((Tr+Td) | |
Pemandangan terbaik pada | Mode Tampilan | Rasio Kontras | |
Simetri | ADS, Biasanya Hitam, Transmissive | 800: 1 (Typ.) (Transmissive) | |
Warna Display: | Suhu Warna | Tampilkan Warna | Koordinat Putih |
6485K | 262K (6-bit) | X:0.313; Y:0.329 | |
1931 Color Gamut: | Rasio NTSC | Cakupan sRGB | Adobe RGB Coverage |
72% | 94% | 73% | |
Cakupan DCI-P3 | Cakupan Rec.2020 | Pengamatan | |
74% | 54% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
Variasi Putih: | 1.25/1.54 (Max.) ((5/13 poin) |
Ukuran panel: | 15.6" | |||
---|---|---|---|---|
Fitur Pixel: | Format piksel | Konfigurasi Pixel | Pixel Pitch (mm) | Titik Pitch (mm) |
1920 ((RGB) × 1080 [FHD] | Strip Vertikal RGB | 0.17925×0.17925 [141PPI] | 0.05975 x 0.17925 | |
Ukuran Mekanis: | Area Aktif (mm) | Luas Bezel (mm) | Dimensi garis besar (mm) | Kedalaman garis besar (mm) |
344.16 ((H) × 193.59 ((V) | - | 359.5 ((H) × 223.8 ((V) | 3.05/3.2 (Typ./Max.) mm | |
Fitur garis besar: | Faktor Bentuk | Orientasi | Rasio aspek | Gaya Bentuk |
persegi panjang datar | Jenis lanskap | 16:9 (H:V) | Ringan (PCBA datar, T≤3,2mm) | |
Pemasangan: | Lubang pemasangan wajah (8 pcs) pada slug atas, bawah | |||
Rincian lainnya: | Berat badan | Tutup panel | Pengobatan | |
380g (maks.) | - | Antiglare |
Fitur lampu: | Jenis | Posisi | Jumlah | Bentuk | Kehidupan ((Jam) | Pergantian lampu |
---|---|---|---|---|---|---|
WLED | Jenis lampu tepi (sisi bawah) | 9S6P | 6 senar | 15K ((Min.) | - | |
WLED Electrical: | Pasokan Tegangan | Pasokan Saat Ini | Kekuatan | |||
27.0V (Max.) | 22.5mA (Typ.) | |||||
Fitur antarmuka: | Posisi | Pengemudi lampu latar | Jenis | |||
- | Dengan LED Driver | Termasuk dalam antarmuka sinyal | ||||
Pengemudi listrik: | Pasokan Tegangan | Pasokan Saat Ini | Konsumsi Daya | |||
5.0/12.0/21.0V (Min./Tipe./Max.) | - | 4.0/4.2W (Typ.Max.) |
Panel Mengemudi Listrik: | Pasokan Tegangan | Pasokan Saat Ini | Kekuatan | |||
---|---|---|---|---|---|---|
3.3V (jenis) | 303/530mA (jenis/maks.) | 1.0/1.75W (Tipe./Max.) | ||||
Fitur antarmuka: | Posisi | Sinyal | Jenis | |||
eDP (2 jalur), eDP1.3, HBR1 (2.7G/lane) | Konektor | |||||
Detail konektor: | Merek | Model | Pin Pitch | Jumlah Pin | Jumlah | Konfigurasi |
STM | MSAK24025P30 | 0.5 mm | 30 pin | 1 pcs | EDP-30P2L-020Q |
yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, ia memiliki area aktif 344.16 ((W) × 193.59 ((H) mm, ukuran garis besar 359.5 ((W) × 223.8 ((H) × 3.2 ((D) mm,dengan perawatan permukaan Antiglare, berat bersih 380g (Max.), bentuk stype of Slim (PCBA Flat, T≤3.2mm). Sebagai ADS, Biasanya Hitam, Transmissive LCM produk, NV156FHM-N43 dapat memberikan 300 cd/m2 tampilan kecerahan 800:1 rasio kontras transmisif, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada Simetri, dan waktu respons 30 (Typ.) ((Tr+Td) msSkala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit untuk setiap titik, sehingga menyajikan palet warna 262K, juga dengan kinerja gamut warna 72% (NTSC).Produk ini mengadopsi 9S6P WLED sebagai systerm backlight yang ditempatkan sebagai tipe lampu Edge (sisi bawah) dan memiliki waktu hidup kerja 15K jamNV156FHM-N43 menggunakan eDP (2 Lanes) sebagai sistem input sinyal, yang terhubung oleh 30 pin Konektor dengan tegangan catu daya 3.3V (Typ.).
