Detail produk:
|
| Merek: | BOE | Ukuran Diagonal: | 12,1" |
|---|---|---|---|
| Resolusi: | 800(RGB)×600, SVGA 82PPI | Garis besar (mm): | 279(W)×209(H)×9.3(D) |
| Pencahayaan: | 400 (Biasa)(cd/m²) | Sudut pandang: | 80/80/65/75 (Biasa)(CR≥10) |
| Max. Maks. Ratings Peringkat: | suhu penyimpanan: -30 ~ 80 °C suhu operasi: -20 ~ 70 °C |
| Informasi Dasar: | Merek | Model 1 Kompatibel | Jenis | Model Alias |
|---|---|---|---|---|

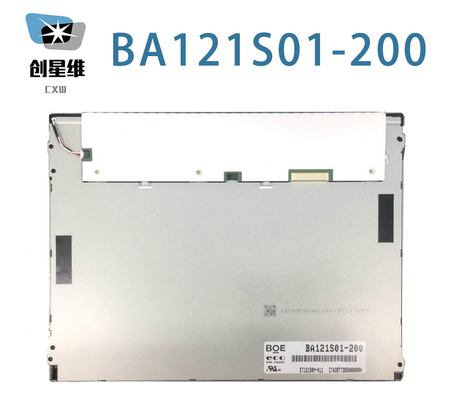

| BA121S01-200 | a-Si TFT-LCD, LCM | ET121S0M-N11 | ||
| Keandalan: | RoHS | Suhu operasi | Suhu penyimpanan | Resistensi Getaran |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Ukuran panel: | 12.1 inci | |||
|---|---|---|---|---|
| Fitur Pixel: | Resolusi | Pengaturan piksel | Titik Pitch (W × H) | Pixel Pitch (W × H) |
| 800 ((RGB) × 600, SVGA | Strip Vertikal RGB | 0.1025×0.3075 mm | 0.3075×0.3075 mm [82PPI] | |
| Ukuran Mekanis: | Area Aktif (W × H) | Area Bezel (W × H) | Dimensi garis besar (W × H) | kedalaman garis besar |
| 246 × 184,5 mm | 249.05×188.30 mm | 279×209 mm | 5.73/9.3 (jenis/maks.) mm | |
| Fitur garis besar: | Gaya Bentuk | Rasio aspek | Orientasi | Gaya Bentuk |
| persegi panjang datar | 43 (W: H) | Jenis lanskap | ||
| Penetapan: | Lubang pemasangan wajah (6-Φ3.4) pada bezel kiri, kanan | |||
| Fitur Lainnya: | Tutup panel | Berat badan | Permukaan | |
| - | 500g (Max.) | Antiglare (Haze 25%) | ||
| Informasi Dasar: | Cahaya | Mode Operasi | Rasio Kontras |
|---|---|---|---|
| 400 cd/m2 (Typ.) | TN, Biasanya Putih, Transmissive | 8001:1 (Typ.) (Transmissive) | |
| Sudut pandang ((L/R/U/D) | Arah Melihat | Kecepatan Tanggapan | |
| 80/80/65/75 (tipe) | Jam 12 | 30 (Typ.) ((Tr+Td) (ms) | |
| Warna Display: | Suhu Warna | Jumlah warna | Warna putih |
| 6485K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rasio NTSC | Cakupan sRGB | Adobe RGB Coverage |
| 55% | 77% | 57% | |
| Cakupan DCI-P3 | Cakupan Rec.2020 | Pengamatan | |
| 57% | 41% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variasi Luminansi: | 1.25/1.33 (Tipe./Max.) | ||
| Sinyal Listrik: | Input saat ini | Input tegangan | Konsumsi | |||
|---|---|---|---|---|---|---|
| - | 3.3V (jenis) | 0.4/0.45W (Tipe./Max.) | ||||
| Fitur antarmuka: | Posisi | Jenis | Antarmuka | |||
 |
Konektor | LVDS (1 ch, 6/8-bit) | ||||
| Antarmuka Sinyal: | Merek | Model | Jumlah | Pin Pitch | Pin | Penugasan Pin |
| STM | MSB240420HEA | 1 pcs | 1.25 mm | 20 pin | LVDS-20P1C8B-080B | |
| Fitur lampu latar: | Jenis | Posisi | Bentuk | Jumlah | Kehidupan ((Jam) | Penggantian |
|---|---|---|---|---|---|---|
| WLED | Jenis lampu tepi | - | - | 30K ((Min.) | - | |
| Fitur antarmuka: | Posisi | Jenis | Pengemudi WLED | |||
| - | Konektor | Dengan LED Driver | ||||
| Detail antarmuka | Merek | Model | Jumlah | Pin Pitch | Pin | Penugasan Pin |
| STM | MSB24038P5 | 1 pcs | 1.25 mm | 5 pin | ||
| Pengemudi listrik: | Input saat ini | Input tegangan | Konsumsi | |||
| - | 12.0±0,5V | |||||
yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 246 ((W) × 184.5 ((H) mm, ukuran garis besar 279 ((W) × 209 ((H) × 9.3 ((D) mm, ukuran area tampilan 249.05 ((W) × 188.30 ((H) mm, dengan perawatan permukaan Antiglare (Haze 25%), berat bersih 500g (Max.). Sebagai TN, Biasa Putih, produk LCM Transmissive, BA121S01-200 dapat memberikan 400 cd/m2 tampilan kecerahan 800:1 rasio kontras transmisif, 80/80/65/75 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada jam 12, dan waktu respons 30 (Typ.) ((Tr+Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit / 6-bit + Hi-FRC untuk setiap titik, sehingga menyajikan palet warna 262K/16.7M, juga dengan kinerja gamut warna 55% (NTSC).Produk ini mengadopsi WLED sebagai backlight systerm yang ditempatkan sebagai tipe cahaya Edge dan memiliki waktu hidup kerja 30K jamBA121S01-200 menggunakan LVDS (1 ch, 6/8-bit) sebagai systerm input sinyal, yang terhubung oleh 20 pin Konektor dengan tegangan catu daya 3.3V (Typ.)
