Detail produk:
|
| Merek: | BOE | Ukuran Diagonal: | 12,1" |
|---|---|---|---|
| Resolusi: | 800(RGB)×600, SVGA 82PPI | Garis Besar Redup.: | 279(L)×209(T)×9,6(T) mm |
| Pencahayaan: | 400 cd/m² (Biasa) | Sudut pandang: | 80/80/65/75 (Biasa)(CR≥10) |
| Lingkungan: | Operating Temperature: -20 ~ 70 °C ; Suhu Operasional: -20 ~ 70 °C; Storage Tempera |

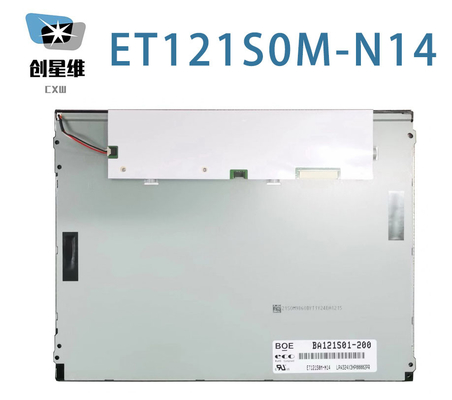

| Informasi Dasar: | Merek | Model | ET121S0M-N14 | |
|---|---|---|---|---|
| Jenis | LCM a-Si TFT LCD | Digunakan untuk |
|
|
| Ukuran layar | 12.1" | Alias | BA121S01-200 | |
| Lingkungan: | Suhu penyimpanan. | -30 ~ 80 °C | Operasi Temp. | -20 ~ 70 °C |
| RoHS | Getaran | 1.5G (14.7 m/s2) |
| Fitur Pixel: | Resolusi | 800 ((RGB) × 600, SVGA | Titik Pitch ((mm) | 0.1025 × 0,3075 (H × V) |
|---|---|---|---|---|
| Format piksel | Strip Vertikal RGB | Pixel Pitch ((mm) | 0.3075×0.3075 (H×V) [82PPI] | |
| Ukuran Mekanis: | Area Aktif ((mm) | 246 ((H) × 184.5 ((V) | Luas Bezel ((mm) | 249.05 ((H) × 188.30 ((V) |
| Outline Dim. ((mm) | 279 ((H) × 209 ((V) | kedalaman ((mm) | 5.73/9.6 (jenis/maks.) | |
| Fitur garis besar: | Gaya Bentuk | persegi panjang datar | Bentuk garis besar | |
| Rasio aspek | 43 (H:V) | Orientasi | Jenis lanskap | |
| Pemasangan: | Lubang pemasangan wajah (6-Φ3.4) pada bezel kiri, kanan | |||
| Spesifikasi lainnya: | Berat badan | 630g (Max.) | Pengobatan | Antiglare (Haze 25%) |
| Informasi Dasar: | Luminansi ((cd/m2) | 400 (Typ.) | Rasio Kontras | 8001:1 (Typ.) (Transmissive) |
|---|---|---|---|---|
| Sudut pandang | 80/80/65/75 (tipe) | Mode Tampilan | TN, Biasanya Putih, Transmissive | |
| Pemandangan terbaik pada | Jam 12 | Tanggapan (s) | 30 (jenis) ((Tr+Td) | |
| Kinerja Warna: | Koordinat Putih | X:0.313; Y:0.329 | Tampilkan Warna | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
| Suhu Warna | 6485K | Keseragaman Putih | 1.25/1.33 (Tipe./Max.) | |
| 1931 Color Gamut: | Rasio NTSC | 57% | sRGB | 80% cakupan |
| Adobe RGB | 59% cakupan | DCI-P3 | 59% cakupan | |
| Rek.2020 | Cakupan 42% | Pengamatan | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Sinyal Listrik: | Pasokan Tegangan | 3.3V (jenis) | Pasokan Saat Ini | 90.6/122.4/153.4mA (jenis./maks.) | ||
|---|---|---|---|---|---|---|
| Konsumsi | 0.299/0.403/0.506W (Min./Type./Max.) | |||||
| Jenis sinyal: | LVDS (1 ch, 6/8-bit) | Tegangan sinyal | - | |||
| Fitur antarmuka: | Posisi | Jenis | Konektor | |||
| Detail antarmuka: | Merek | Model | Jumlah | Pin | Pitch | Konfigurasi Pin |
| STM | MSB24013P20HA | 1 pcs | 20 pin | 1.0 mm | ||
| Fitur lampu latar: | Bentuk | - | Jenis | WLED | Posisi | Jenis lampu tepi |
|---|---|---|---|---|---|---|
| Penggantian | - | Jumlah | - | Waktu Hidup | 30K (menit) (jam) | |
| Fitur antarmuka: | Posisi | - | Jenis | Konektor | ||
| Detail antarmuka: | Merek | Model | Jumlah | Pin | Pitch | Konfigurasi Pin |
| STM | MSB24038P5 | 1 pcs | 5 pin | 1.25 mm | ||
| Pengemudi lampu latar: | Dengan LED Driver | |||||
| Pengemudi listrik: | Pasokan Tegangan | 12.0±0,5V | Pasokan Saat Ini | 352.4/367/383mA (Min./Typ./Max.) | ||
| Konsumsi | 4.4/4.8W (jenis./maks.) | |||||
Pikselnya disusun dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 246 ((W) × 184.5 ((H) mm, ukuran kontur 279 ((W) × 209 ((H) × 9.6 ((D) mm, ukuran area tampilan 249.05 ((W) × 188.30 ((H) mm, dengan perawatan permukaan Antiglare (Haze 25%), berat bersih 630g (Max.). sebagai TN, Normal Putih, produk LCM Transmissive, ET121S0M-N14 dapat memberikan 400 cd/m2 tampilan kecerahan 800:1 rasio kontras transmisif, 80/80/65/75 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada jam 12, dan waktu respons 30 (Typ.) ((Tr+Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit / 6-bit + Hi-FRC untuk setiap titik, sehingga menyajikan palet warna 262K/16.7M, juga dengan kinerja gamut warna 55% (NTSC).Produk ini mengadopsi WLED sebagai backlight systerm yang ditempatkan sebagai tipe cahaya Edge dan memiliki waktu hidup kerja 30K jamET121S0M-N14 menggunakan LVDS (1 ch, 6/8-bit) sebagai systerm input sinyal, yang terhubung oleh 20 pin Konektor dengan tegangan catu daya 3.3V (Typ.)
