Detail produk:
|
| Merek: | BOE | Ukuran Diagonal: | 10,4" |
|---|---|---|---|
| Resolusi: | 800(RGB)×600, SVGA 96PPI | Garis Besar Redup.: | 236(T)×176,9(V) ×5,9(D) mm |
| Pencahayaan: | 300 cd/m² (Biasa) | Sudut pandang: | 70/70/60/70 (Biasa.)(CR≥10) |
| Lingkungan: | Operating Temperature: -20 ~ 70 °C ; Suhu Operasional: -20 ~ 70 °C; Storage Tempera |
| Informasi Dasar: | Nama merek | Nama Model 1 Kompatibel | Jenis | Model Alias |
|---|---|---|---|---|
| BA104S01-200 | a-Si TFT-LCD, LCM | TT104S0M-NW0 | ||
| Rating maksimum: | RoHS | Suhu operasi | Suhu penyimpanan | Tingkat getaran |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Ukuran layar: | 10.4" | |||
|---|---|---|---|---|
| Fitur Pixel: | Jumlah piksel | Format piksel | Titik Pitch (H × V) | Pixel Pitch (H × V) |
| 800 ((RGB) × 600, SVGA | Strip Vertikal RGB | 0.088×0.264 mm | 0.264×0.264 mm [96PPI] | |
| Ukuran Mekanis: | Area Tampilan (H × V) | Pembukaan bezel (H × V) | Dimensi keseluruhan (H × V) | Total Kedalaman |
| 211.2×158.4 mm | 215.0×162.0 mm | 236 × 176,9 mm | 50,6 ± 0,3 mm | |
| Fitur garis besar: | Bentuk Bentuk | Rasio aspek (H: V) | Orientasi | Gaya Bentuk |
| persegi panjang datar | 4:3 | Jenis lanskap | ||
| Spesifikasi lainnya: | Massa | Tutup panel | Pengolahan Permukaan | |
| 290g (Typ.) | - | Tidak ada. | ||
| Lubang & Brackets: | Lubang pemasangan wajah (4-Φ2.5, 2-R1.25) pada bezel kiri, kanan | |||
| Informasi Dasar: | Luminance | Mode Kerja | Rasio Kontras |
|---|---|---|---|
| 300 cd/m2 (Typ.) | TN, Biasanya Putih, Transmissive | 8001:1 (Typ.) (Transmissive) | |
| Pemandangan yang baik di | Sudut pandang | Waktu Tanggapan | |
| Jam 12 | 70/70/60/70 (tipe) | 30 (Typ.) ((Tr+Td) (ms) | |
| Warna Display: | Suhu warna: | Warna Dukungan | Koordinat warna |
| 9201K | 262K/16.2M (6-bit / 6-bit + FRC) | X:0.288; Y:0.288 | |
| 1931 Color Gamut: | Rasio NTSC | Cakupan sRGB | Adobe RGB Coverage |
| 52% | 73% | 55% | |
| Cakupan DCI-P3 | Cakupan Rec.2020 | Pengamatan | |
| 54% | 39% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| White Uniformity: | 1.25/1.43 (Jenis/maks.) | ||
| Sinyal Listrik: | Tegangan Masuk | Input Current | Konsumsi Daya | |||
|---|---|---|---|---|---|---|
| 3.3V (jenis) | 320/480mA (jenis/maks.) | 1.056/1.6W (jenis./Max.) | ||||
| Fitur antarmuka: | Jenis sinyal | Jenis Fisik | Posisi antarmuka | |||
| LVDS (1 ch, 6/8-bit) | Konektor | |||||
| Detail antarmuka: | Nama merek | Nama Model | Jumlah | Pin | Pin Pitch | Konfigurasi Pin |
| STM | MSB24013P20 | 1 pcs | 20 pin | 1.0 mm | LVDS-20P1C8B-020D | |

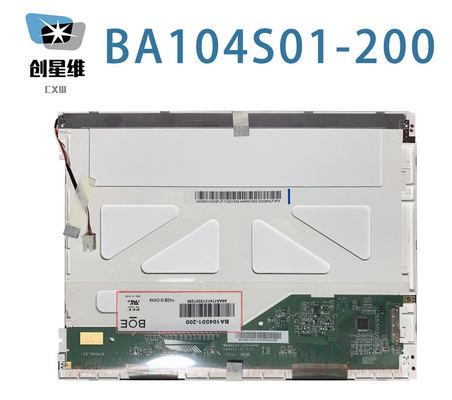

Pixel selang disusun dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 211.2 ((W) × 158.4 ((H) mm, ukuran garis besar 236 ((W) × 176.9 ((H) × 5.9 ((D) mm, ukuran area melihat 215.0 ((W) × 162.0(H) mm, dengan surface treatment of Clear, net weight of 290g (Typ.). Sebagai produk TN, Normal White, Transmissive LCM, BA104S01-200 dapat memberikan 300 cd/m2 display brightness 800:1 rasio kontras transmisif, 70/70/60/70 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada jam 12, dan waktu respons 30 (Typ.) ((Tr+Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit / 6-bit + FRC untuk setiap titik, sehingga menyajikan palet warna 262K/16.2M, juga dengan kinerja gamut warna 50% (NTSC).Produk ini mengadopsi 6S4P WLED sebagai backlight systerm yang ditempatkan sebagai tipe Edge light (sisi atas) dan memiliki waktu kerja 30K jamBA104S01-200 menggunakan LVDS (1 ch, 6/8-bit) sebagai sistem input sinyal, yang terhubung oleh konektor 20 pin dengan tegangan catu daya 3.3V (jenis).)
