Detail produk:
|
| Merek: | BOE | Ukuran Diagonal: | 10,1" |
|---|---|---|---|
| Resolusi: | 1280(RGB)×800, WXGA 149PPI | Garis Besar Redup.: | 233,2(T)×152,9(V) ×10,4(D) mm |
| Pencahayaan: | 400 cd/m² (Biasa) | Sudut pandang: | 85/85/85/85 (Biasa.)(CR≥10) |
| Lingkungan: | Operating Temperature: -20 ~ 70 °C ; Suhu Operasional: -20 ~ 70 °C; Storage Tempera |
| Informasi Dasar: | Nama merek | Nama Model | Jenis | Model Alias |
|---|---|---|---|---|
| EV101WXM-N80 | a-Si TFT-LCD, LCM | - | ||
| Rating maksimum: | RoHS | Suhu operasi | Suhu penyimpanan | Tingkat getaran |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Ukuran layar: | 10.1" | |||
|---|---|---|---|---|
| Fitur Pixel: | Jumlah piksel | Format piksel | Titik Pitch (H × V) | Pixel Pitch (H × V) |
| 1280 ((RGB) × 800, WXGA | Strip Vertikal RGB | 00,0565 × 0,1695 mm | 0.1695×0.1695 mm [149PPI] | |
| Ukuran Mekanis: | Area Tampilan (H × V) | Pembukaan bezel (H × V) | Dimensi keseluruhan (H × V) | Total Kedalaman |
| 216.96 × 135,6 mm | 219.4×138.0 mm | 233.2×152.9 mm | 6.7/10.4 (jenis/maks.) mm | |
| Fitur garis besar: | Bentuk Bentuk | Rasio aspek (H: V) | Orientasi | Gaya Bentuk |
| persegi panjang datar | 16:10 | Jenis lanskap | ||
| Spesifikasi lainnya: | Massa | Tutup panel | Pengolahan Permukaan | |
| 505g (jenis) | - | - | ||
| Lubang & Brackets: | Lubang pemasangan sisi (4-M2) di sisi kiri, bezel kanan | |||
| Informasi Dasar: | Luminance | Mode Kerja | Rasio Kontras |
|---|---|---|---|
| 400 cd/m2 (Typ.) | ADS, Biasanya Hitam, Transmissive | 9001:1 (Typ.) (Transmissive) | |
| Pemandangan yang baik di | Sudut pandang | Waktu Tanggapan | |
| Simetri | 85/85/85/85 (jenis) | 30 (Typ.) ((Tr+Td) (ms) | |
| Warna Display: | Suhu warna: | Warna Dukungan | Koordinat warna |
| 6485K | 16.2M (6-bit + FRC) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rasio NTSC | Cakupan sRGB | Adobe RGB Coverage |
| 48% | 68% | 51% | |
| Cakupan DCI-P3 | Cakupan Rec.2020 | Pengamatan | |
| 50% | 36% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| White Uniformity: | 1.54/1.67 (Tipe./Max.) | ||
| Transmisivitas: | 50,4% (Typ.) | ||
| Fitur lampu latar belakang: | Jenis | Posisi | Kehidupan ((Jam) | Jumlah | Bentuk | Penggantian |
|---|---|---|---|---|---|---|
| WLED | Jenis lampu tepi | 30K ((Min.) | - | - | - | |
| WLED Electrical: | Tegangan Masuk | Input Current | Konsumsi Daya | |||
| 12±0,5V | 220/280mA (jenis/maks.) | 2.6W (Typ.) | ||||
| Fitur antarmuka: | Negara pengemudi WLED | Jenis Fisik | Posisi antarmuka | |||
| Tidak. | Konektor | - | ||||
| Detail antarmuka | Nama merek | Nama Model | Jumlah | Pin | Pin Pitch | Konfigurasi Pin |
| 1 pcs | 6 pin | |||||
| Sinyal Listrik: | Tegangan Masuk | Input Current | Konsumsi Daya | |||
|---|---|---|---|---|---|---|
| 3.3V (jenis) | 250/330mA (jenis/maks.) | 0.8/1.1W (Tipe./Max.) | ||||
| Fitur antarmuka: | Jenis sinyal | Jenis Fisik | Posisi antarmuka | |||
| LVDS (1 ch, 8-bit) | Konektor | - | ||||
| Detail antarmuka: | Nama merek | Nama Model | Jumlah | Pin | Pin Pitch | Konfigurasi Pin |
| HRS | DF19G-20P-1H ((56) | 1 pcs | 20 pin | 1.0 mm | ||

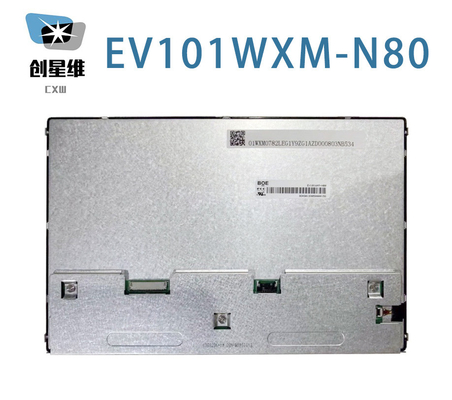

Pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 216.96 ((W) × 135.6 ((H) mm, ukuran garis besar 233.2 ((W) × 152.9 ((H) × 10.4 ((D) mm, ukuran area tampilan 219.4 ((W) × 138.0(H) mm, berat bersih 505g (Typ.). Sebagai ADS, Biasanya Hitam, Transmissive LCM produk, EV101WXM-N80 dapat memberikan 400 cd/m2 tampilan kecerahan 900: 1 transmissive kontras rasio, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada Simetri, dan waktu respons 30 (Typ.) ((Tr+Td) ms. Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6 bit + FRC untuk setiap titik,sehingga menampilkan palet 16.2M warna, juga dengan kinerja gamut warna 48% (NTSC). Produk ini mengadopsi WLED sebagai sistem backlight yang ditempatkan sebagai tipe cahaya Edge dan memiliki waktu kerja 30K jam,driver lampu latar eksternal diperlukan secara tambahan. EV101WXM-N80 menggunakan LVDS (1 ch, 8-bit) sebagai sistem input sinyal, yang terhubung oleh 20 pin Konektor dengan tegangan catu daya 3.3V (Typ.).
