Detail produk:
|
| Merek: | HannStar | Ukuran Diagonal: | 10,1" |
|---|---|---|---|
| Resolusi: | 1280(RGB)×800, WXGA 149PPI | Ukuran Garis Besar: | 229.46 ((W) × 149.2 ((H) × 5.2 ((D) mm |
| Pencahayaan: | 300 cd/m² (Biasa) | Sudut pandang: | 89/89/89/89 (jenis) |
| Max. Maks. Ratings Peringkat: | Suhu Penyimpanan: -20 ~ 60 °C Suhu Pengoperasian: 0 ~ 50 °C |
| Informasi Dasar: | Produsen | Model panel | Jenis panel | Alias |
|---|---|---|---|---|

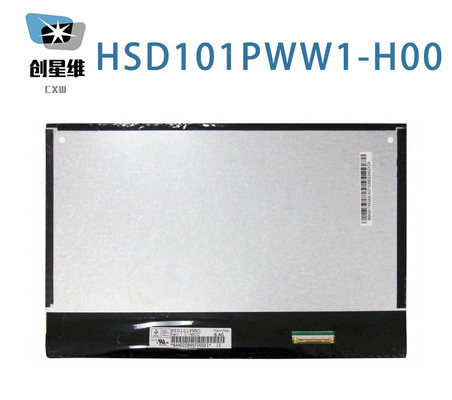

| HSD101PWW1-H00 | a-Si TFT-LCD, LCM | - | ||
| Lingkungan: | Negara RoHS | Operasi Temp. | Suhu penyimpanan. | Tingkat getaran |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Informasi Dasar: | Luminansi (cd/m2) | Sudut pandang (L/R/U/D) | Waktu tanggap (ms) |
|---|---|---|---|
| 300 (Typ.) | 89/89/89/89 (jenis) | 25 (jenis) ((Tr+Td) | |
| Pemandangan terbaik pada | Mode Tampilan | Rasio Kontras | |
| Simetri | IPS Pro, biasanya hitam, Transmissive | 800: 1 (Typ.) (Transmissive) | |
| Warna Display: | Suhu Warna | Tampilkan Warna | Koordinat Putih |
| 6485K | 262K (6-bit) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rasio NTSC | Cakupan sRGB | Adobe RGB Coverage |
| 45% | 63% | 47% | |
| Cakupan DCI-P3 | Cakupan Rec.2020 | Pengamatan | |
| 46% | 33% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variasi Putih: | 1.25/1.50 (Max.) ((5/13 poin) | ||
| Ukuran panel: | 10.1" | |||
|---|---|---|---|---|
| Fitur Pixel: | Format piksel | Konfigurasi Pixel | Pixel Pitch (mm) | Titik Pitch (mm) |
| 1280 ((RGB) × 800 [WXGA] | Strip Vertikal RGB | 0.1695×0.1695 [149PPI] | 0.0565 x 0.1695 | |
| Ukuran Mekanis: | Area Aktif (mm) | Luas Bezel (mm) | Dimensi garis besar (mm) | Kedalaman garis besar (mm) |
| 216.96 ((H) × 135.6 ((V) | - | 229.46 ((H) × 149.2 ((V) | 2.8/5.2 (jenis/maks.) mm | |
| Fitur garis besar: | Faktor Bentuk | Orientasi | Rasio aspek | Gaya Bentuk |
| persegi panjang datar | Jenis lanskap | 16:10 (H:V) | ||
| Pemasangan: | Tanpa | |||
| Rincian lainnya: | Berat badan | Tutup panel | Pengobatan | |
| 198g (Max.) | - | Lapisan keras | ||
| Fitur lampu: | Jenis | Posisi | Jumlah | Bentuk | Kehidupan ((Jam) | Pergantian lampu |
|---|---|---|---|---|---|---|
| WLED | Jenis lampu tepi | - | - | 10K ((Min.) | - | |
| Fitur antarmuka: | Posisi | Pengemudi lampu latar | Jenis | |||
| - | Dengan LED Driver | Termasuk dalam antarmuka sinyal | ||||
| Pengemudi listrik: | Pasokan Tegangan | Pasokan Saat Ini | Konsumsi Daya | |||
| 4.5/5.5V (Min./Max.) | - | 2.91W (Max.) | ||||
| Panel Mengemudi Listrik: | Pasokan Tegangan | Pasokan Saat Ini | Kekuatan | |||
|---|---|---|---|---|---|---|
| 3.3V (jenis) | 0.27A (Jenis) | 1.0W (Max.) | ||||
| Fitur antarmuka: | Posisi | Sinyal | Jenis | |||
| - | LVDS (1 ch, 6-bit) | Konektor | ||||
| Detail konektor: | Merek | Model | Pin Pitch | Jumlah Pin | Jumlah | Konfigurasi |
| I-PEX | 20455-040E-12 | 0.5 mm | 40 pin | 1 pcs | ||
yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, ia memiliki area aktif 216.96 ((W) × 135.6 ((H) mm, ukuran garis besar 229.46 ((W) × 149.2 ((H) × 5.2 ((D) mm,dengan perawatan permukaan lapisan kerasSebagai produk IPS Pro, Normal Black, Transmissive LCM, HSD101PWW1-H00 dapat memberikan 300 cd/m2 kecerahan layar 800: 1 rasio kontras transmissive, 89/89/89/89 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada Simetri, dan waktu respons 25 (Typ.) ((Tr+Td) ms. Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit untuk setiap titik,sehingga menyajikan palet 262K warna, juga dengan kinerja gamut warna 45% (NTSC). Produk ini mengadopsi WLED sebagai sistem backlight yang ditempatkan sebagai tipe lampu Edge dan memiliki waktu kerja 10K jam, dengan Driver LED.HSD101PWW1-H00 menggunakan LVDS (1 ch, 6-bit) karena itu adalah sinyal input systerm, yang terhubung oleh 40 pin Konektor dengan tegangan catu daya 3.3V (Typ.)
