Detail produk:
|
| Merek: | CHIMEI Innolux | Ukuran Diagonal: | 8.0" |
|---|---|---|---|
| Resolusi: | 1024(RGB)×600, WSVGA 148PPI | Daerah Aktif: | 176,64(W)×99,36(H) mm |
| 176,64(W)×99,36(H) mm: | 192,8(L)×116,9(T) ×6,7(T) mm | Kecerahan: | 500 cd/m² (Biasa) |
| Sudut pandang: | 75/75/70/75 (tipe) | lingkungan: | Suhu operasi: -20 ~ 80 °C; Suhu penyimpanan: -30 ~ 80 °C |
| Informasi Dasar: | Merek | Model | Jenis | Model Alias |
|---|---|---|---|---|

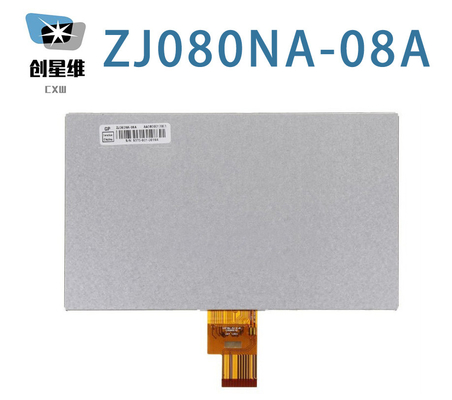

| ZJ080NA-08A | a-Si TFT-LCD, LCM | - | ||
| Keandalan: | RoHS | Suhu operasi | Suhu penyimpanan | Resistensi Getaran |
| -20 ~ 80 °C | -30 ~ 80 °C |
| Ukuran panel: | 8.0 inci | |||
|---|---|---|---|---|
| Fitur Pixel: | Resolusi | Pengaturan piksel | Titik Pitch (W × H) | Pixel Pitch (W × H) |
| 1024 ((RGB) × 600, WSVGA | Strip Vertikal RGB | 00,0575 × 0,1656 mm | 0.1725×0.1656 mm [148PPI] | |
| Ukuran Mekanis: | Area Aktif (W × H) | Area Bezel (W × H) | Dimensi garis besar (W × H) | kedalaman garis besar |
| 176.64×99.36 mm | 1790,84 × 103,16 mm | 192.8 × 116,9 mm | 60,4 ± 0,3 mm | |
| Fitur garis besar: | Gaya Bentuk | Rasio aspek | Orientasi | Gaya Bentuk |
| persegi panjang datar | 16:9 (W: H) | Jenis lanskap | ||
| Fitur Lainnya: | Tutup panel | Berat badan | Permukaan | |
| - | 0.23Kgs (Typ.) | |||
| Ukuran panel: | 8.0 inci | |||
|---|---|---|---|---|
| Fitur Pixel: | Resolusi | Pengaturan piksel | Titik Pitch (W × H) | Pixel Pitch (W × H) |
| 1024 ((RGB) × 600, WSVGA | Strip Vertikal RGB | 00,0575 × 0,1656 mm | 0.1725×0.1656 mm [148PPI] | |
| Ukuran Mekanis: | Area Aktif (W × H) | Area Bezel (W × H) | Dimensi garis besar (W × H) | kedalaman garis besar |
| 176.64×99.36 mm | 1790,84 × 103,16 mm | 192.8 × 116,9 mm | 60,4 ± 0,3 mm | |
| Fitur garis besar: | Gaya Bentuk | Rasio aspek | Orientasi | Gaya Bentuk |
| persegi panjang datar | 16:9 (W: H) | Jenis lanskap | ||
| Fitur Lainnya: | Tutup panel | Berat badan | Permukaan | |
| - | 0.23Kgs (Typ.) | |||
| Sinyal Listrik: | Input saat ini | Input tegangan | Konsumsi | |||
|---|---|---|---|---|---|---|
| 38/21/0.3/0.29mA (Jenis) ((IDD/AIDD/IGH/IGL) | 3.3/11.0/20.0/-6.8V (Typ.) ((VDD/AVDD/VGH/VHL) | 0.39W (Typ.) | ||||
| Fitur antarmuka: | Posisi | Jenis | Antarmuka | |||
| - | FPC | LVDS (1 ch, 8-bit) | ||||
| Antarmuka Sinyal: | Merek | Model | Jumlah | Pin Pitch | Pin | Penugasan Pin |
| 1 pcs | 0.5 mm | 40 pin | ||||
| Fitur lampu latar: | Jenis | Posisi | Bentuk | Jumlah | Kehidupan ((Jam) | Penggantian |
|---|---|---|---|---|---|---|
| WLED | Jenis lampu tepi | - | - | 20K ((Typ.) | - | |
| WLED Electrical: | Input saat ini | Input tegangan | Konsumsi | |||
| 360/420mA (jenis/maks.) | 9.9/10.5V (jenis./maks.) | 3.56W (Typ.) | ||||
| Fitur antarmuka: | Posisi | Jenis | Pengemudi WLED | |||
| - | Termasuk dalam antarmuka sinyal | Tidak. | ||||
Pikselnya disusun dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 176.64 ((W) × 99.36 ((H) mm, ukuran garis besar 192.8 ((W) × 116.9 ((H) × 6.7 ((D) mm, ukuran area tampilan 179.84 ((W) × 103.16(H) mm, berat bersih 0,23Kgs (Typ.). Sebagai produk TN, Normal Putih, Transmissive LCM, ZJ080NA-08A dapat memberikan 500 cd / m2 kecerahan layar 700: 1 rasio kontras transmissive, 75/75/70/75 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada jam 6, dan waktu respons 10/20 (Typ.) ((Tr/Td) ms. Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 8-bit untuk setiap titik,sehingga menampilkan palet 16.7M warna, juga dengan kinerja gamut warna 70% (NTSC). Produk ini mengadopsi WLED sebagai sistem backlight yang ditempatkan sebagai tipe cahaya Edge dan memiliki waktu kerja 20K jam,driver lampu latar eksternal diperlukan secara tambahan. ZJ080NA-08A menggunakan LVDS (1 ch, 8-bit) sebagai sistem input sinyal, yang terhubung oleh 40 pin FPC dengan tegangan catu daya 3.3/11.0/20.0/-6.8V (Typ.)
