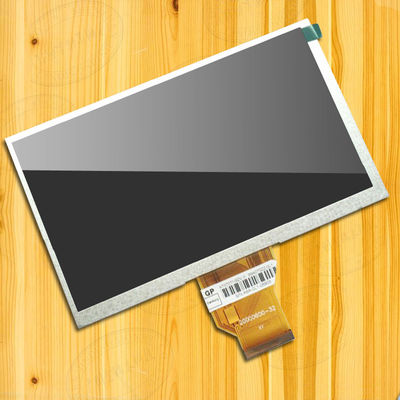

Detail produk:
|
| Merek: | Innolux | Ukuran Diagonal: | 7.0" |
|---|---|---|---|
| Resolusi: | 1024(RGB)×600, WSVGA 170PPI | Daerah Aktif: | |
| Kecerahan: | 500 cd/m² (Biasa) | Sudut pandang: | 80/80/60/70 (Biasa)(CR≥10) |
| Lingkungan: | Operating Temp.: -20 ~ 70 °C ; Suhu Pengoperasian: -20 ~ 70 °C; Storage Temp.: -30 |
| Informasi Dasar: | Produsen | Model panel | Jenis panel | Alias |
|---|---|---|---|---|
| NJ070NA-23A | a-Si TFT-LCD, LCM | - | ||
| Lingkungan: | Negara RoHS | Operasi Temp. | Suhu penyimpanan. | Tingkat getaran |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Informasi Dasar: | Luminansi (cd/m2) | Sudut pandang (L/R/U/D) | Waktu tanggap (ms) |
|---|---|---|---|
| 500 (Typ.) | 80/80/60/70 (tipe) | 10/15 (Typ.) ((Tr/Td) | |
| Pemandangan terbaik pada | Mode Tampilan | Rasio Kontras | |
| Jam 6 | TN, Biasanya Putih, Transmissive | 800: 1 (Typ.) (Transmissive) | |
| Warna Display: | Suhu Warna | Tampilkan Warna | Koordinat Putih |
| 6638K | 262K/16.7M (6-bit / 8-bit) | X:0.310; Y:0.330 | |
| Variasi Putih: | 1.33/1.43 (Jenis./Max.) ((9 poin) | ||
| Ukuran panel: | 7.0" | |||
|---|---|---|---|---|
| Fitur Pixel: | Format piksel | Konfigurasi Pixel | Pixel Pitch (mm) | Titik Pitch (mm) |
| 1024 ((RGB) × 600 [WSVGA] | Strip Vertikal RGB | 0.1506×0.1432 [170PPI] | 0.0502 x 0.1432 | |
| Ukuran Mekanis: | Area Aktif (mm) | Luas Bezel (mm) | Dimensi garis besar (mm) | Kedalaman garis besar (mm) |
| 154.214 ((H) × 85.92 ((V) | 157.21 ((H) × 89.49 ((V) | 164.9 ((H) × 100 ((V) | 40,8 ± 0,3 mm | |
| Fitur garis besar: | Faktor Bentuk | Orientasi | Rasio aspek | Gaya Bentuk |
| persegi panjang datar | Jenis lanskap | 16:9 (H:V) | ||
| Pemasangan: | Tanpa | |||
| Rincian lainnya: | Berat badan | Tutup panel | Pengobatan | |
| 1350g (Typ.) | - | Lapisan keras | ||
| Fitur lampu: | Jenis | Posisi | Jumlah | Bentuk | Kehidupan ((Jam) | Pergantian lampu |
|---|---|---|---|---|---|---|
| WLED | Jenis lampu tepi | - | - | 20K ((Min.) | - | |
| WLED Electrical: | Pasokan Tegangan | Pasokan Saat Ini | Kekuatan | |||
| 8.4/9.9/10.2V (jenis./maks.) | 265mA (Typ.) | 2.62W (Typ.) | ||||
| Fitur antarmuka: | Posisi | Pengemudi lampu latar | Jenis | |||
| - | Tidak. | Termasuk dalam antarmuka sinyal | ||||
| Panel Mengemudi Listrik: | Pasokan Tegangan | Pasokan Saat Ini | Kekuatan | |||
|---|---|---|---|---|---|---|
| 3.3/12/15/-10V (Jenis) (DVDD/AVDD/VGH/VGL) | 35/20/0.4/0.8mA (tipe) ((DIDD/AIDD/IGH/IGL) | 0.4W (Typ.) | ||||
| Fitur antarmuka: | Posisi | Sinyal | Jenis | |||
| - | LVDS (1 ch, 6/8-bit) | FPC | ||||
| Rincian FPC: | Merek | Model | Pin Pitch | Jumlah Pin | Jumlah | Konfigurasi |
| 0.5 mm | 40 pin | 1 pcs | ||||
Pikselnya disusun dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 154.214 ((W) × 85.92 ((H) mm, ukuran garis besar 164.9 ((W) × 100 ((H) × 5.1 ((D) mm, ukuran area penayangan 157.21 ((W) × 89.49(H) mm, dengan perawatan permukaan Hard coating, berat bersih 1350g (tipe). Sebagai TN, Biasanya Putih, produk LCM Transmissive, NJ070NA-23A dapat memberikan 500 cd/m2 tampilan kecerahan 800:1 rasio kontras transmisif, 80/80/60/70 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada jam 6, dan waktu respons 10/15 (Typ.) ((Tr/Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit / 8-bit untuk setiap titikProduk ini mengadopsi WLED sebagai sistem backlight yang ditempatkan sebagai tipe lampu Edge dan memiliki waktu hidup kerja 20K jam,driver lampu latar eksternal diperlukan secara tambahan. NJ070NA-23A menggunakan LVDS (1 ch, 6/8-bit) sebagai sistem input sinyal, yang terhubung oleh 40 pin FPC dengan tegangan catu daya 3,3/12/15/-10V (Typ.)
