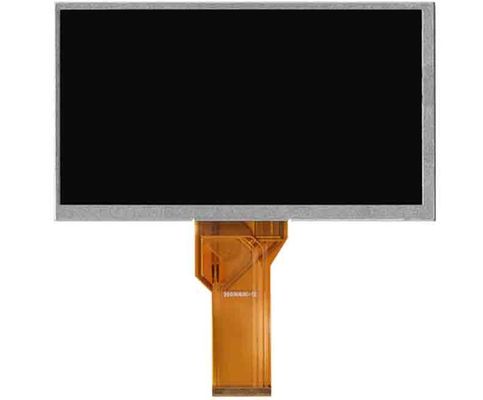

Detail produk:
|
| Merek: | Innolux | Ukuran Diagonal: | 7.0" |
|---|---|---|---|
| Resolusi: | 1024(RGB)×600, WSVGA 169PPI | Daerah Aktif: | 153,6(W)×90(H) mm |
| Pencahayaan: | 500 cd/m² (Biasa) | Sudut pandang: | 75/75/70/75 (tipe) |
| Max. Maks. Ratings Peringkat: | suhu penyimpanan: -30 ~ 80 °C suhu operasi: -30 ~ 80 °C |
| Informasi Dasar: | Merek | Model | Jenis | Model Alias |
|---|---|---|---|---|
| ZJ070NA-01P | a-Si TFT-LCD, LCM | - | ||
| Keandalan: | RoHS | Suhu operasi | Suhu penyimpanan | Resistensi Getaran |
| -30 ~ 80 °C | -30 ~ 80 °C |
| Ukuran panel: | 7.0 inci | |||
|---|---|---|---|---|
| Fitur Pixel: | Resolusi | Pengaturan piksel | Titik Pitch (W × H) | Pixel Pitch (W × H) |
| 1024 ((RGB) × 600, WSVGA | Strip Vertikal RGB | 0.050×0.150 mm | 0.150×0.150 mm [169PPI] | |
| Ukuran Mekanis: | Area Aktif (W × H) | Area Bezel (W × H) | Dimensi garis besar (W × H) | kedalaman garis besar |
| 153.6×90 mm | 156.4 × 92,8 mm | 1650,75 × 105,39 mm | 40,80±0,3 mm | |
| Fitur garis besar: | Gaya Bentuk | Rasio aspek | Orientasi | Gaya Bentuk |
| persegi panjang datar | 17:10 (W: H) | Jenis lanskap | ||
| Penetapan: | Tanpa | |||
| Fitur Lainnya: | Tutup panel | Berat badan | Permukaan | |
| - | 156g | Sinar (Kabut 0%) | ||
| Informasi Dasar: | Cahaya | Mode Operasi | Rasio Kontras |
|---|---|---|---|
| 500 cd/m2 (Typ.) | TN, Biasanya Putih, Transmissive | 7001:1 (Typ.) (Transmissive) | |
| Sudut pandang ((L/R/U/D) | Arah Melihat | Kecepatan Tanggapan | |
| 75/75/70/75 (tipe) | Jam 6 | 10/15 (Typ.) ((Tr/Td) (ms) | |
| Warna Display: | Suhu Warna | Jumlah warna | Warna putih |
| 6638K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | X:0.310; Y:0.330 | |
| Variasi Luminansi: | 1.33/1.43 (Jenis./Max.) ((9 poin) | ||
| Sinyal Listrik: | Input saat ini | Input tegangan | Konsumsi | |||
|---|---|---|---|---|---|---|
| 38/20/0.25/0.25mA (jenis) ((IDVDD/IAVDD/IGH/IGL) | 3.3/11.0/20.0/-6.8V (Typ.) ((DVDD/AVDD/VGH/VHL) | 0.35W (Typ.) | ||||
| Fitur antarmuka: | Posisi | Jenis | Antarmuka | |||
| - | FPC | LVDS (1 ch, 6/8-bit) | ||||
| Antarmuka Sinyal: | Merek | Model | Jumlah | Pin Pitch | Pin | Penugasan Pin |
| 1 pcs | 0.5 mm | 40 pin | ||||
| Fitur lampu latar: | Jenis | Posisi | Bentuk | Jumlah | Kehidupan ((Jam) | Penggantian |
|---|---|---|---|---|---|---|
| WLED | Jenis lampu tepi | - | - | 15K ((Type.) | - | |
| WLED Electrical: | Input saat ini | Input tegangan | Konsumsi | |||
| 240/300mA (jenis/maks.) | 9.9/10.5V (jenis./maks.) | 2.38W (Typ.) | ||||
| Fitur antarmuka: | Posisi | Jenis | Pengemudi WLED | |||
| - | Termasuk dalam antarmuka sinyal | Tidak. | ||||
Pikselnya disusun dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 153,6 ((W) × 90 ((H) mm, ukuran garis besar 165,75 ((W) × 105,39 ((H) × 5,1 ((D) mm, ukuran area tampilan 156.4 ((W) × 92.8 ((H) mm, dengan perawatan permukaan Glare (Haze 0%), berat bersih 156g. Sebagai TN, Normal Putih, produk LCM Transmissive, ZJ070NA-01P dapat memberikan 500 cd/m2 tampilan kecerahan 700:1 rasio kontras transmisif, 75/75/70/75 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada jam 6, dan waktu respons 10/15 (Typ.) ((Tr/Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit / 6-bit + Hi-FRC untuk setiap titik, sehingga menyajikan palet warna 262K/16.7M, juga dengan kinerja gamut warna 70% (NTSC).Produk ini mengadopsi WLED sebagai backlight systerm yang ditempatkan sebagai tipe lampu Edge dan memiliki waktu hidup kerja 15K jamZJ070NA-01P menggunakan LVDS (1 ch, 6/8-bit) sebagai sistem input sinyal, yang terhubung oleh 40 pin FPC dengan tegangan catu daya 3.3/11.0/20.0/-6.8V (Typ.) ((DVDD/AVDD/VGH/VHL).
