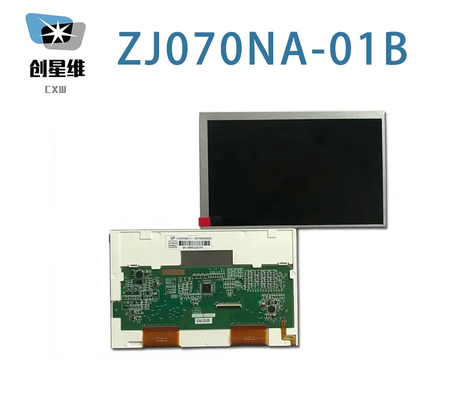

Detail produk:
|
| Ukuran Diagonal: | 7.0" | Resolusi: | 800(RGB)×480, WVGA 133PPI |
|---|---|---|---|
| Daerah Aktif: | 152,4(W)×91,44(H) mm | Ukuran Garis Besar: | 165(L)×104(T) ×5,8(D) mm |
| Kecerahan: | 400 cd/m² (Biasa) | Sudut pandang: | 70/70/50/70 (Biasa.)(CR≥10) |
| Tegangan Masuk: | 3.3V (Typ.) ((VCC) | Lingkungan: | Operating Temp.: -20 ~ 70 °C ; Suhu Pengoperasian: -20 ~ 70 °C; Storage Temp.: -30 |
| Informasi Dasar: | Nama merek | Nama Model 1 Kompatibel | Jenis | Model Alias |
|---|---|---|---|---|
| AT070TN83 V.1 | a-Si TFT-LCD, LCM | AT070TN83 V1 | ||
| Rating maksimum: | RoHS | Suhu operasi | Suhu penyimpanan | Tingkat getaran |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Ukuran layar: | 7.0" | |||
|---|---|---|---|---|
| Fitur Pixel: | Jumlah piksel | Format piksel | Titik Pitch (H × V) | Pixel Pitch (H × V) |
| 800 ((RGB) × 480, WVGA | Strip Vertikal RGB | 0.0635×0.1905 mm | 0.1905 × 0,1905 mm [133PPI] | |
| Ukuran Mekanis: | Area Tampilan (H × V) | Pembukaan bezel (H × V) | Dimensi keseluruhan (H × V) | Total Kedalaman |
| 152.4 × 91,44 mm | 155.3×94.3 mm | 165 × 104 mm | 5.5±0,3 mm | |
| Fitur garis besar: | Bentuk Bentuk | Rasio aspek (H: V) | Orientasi | Gaya Bentuk |
| persegi panjang datar | 15:9 | Jenis lanskap | ||
| Spesifikasi lainnya: | Massa | Tutup panel | Pengolahan Permukaan | |
| 113g (jenis) | - | Antiglare | ||
| Lubang & Brackets: | Tanpa | |||
| Informasi Dasar: | Luminance | Mode Kerja | Rasio Kontras |
|---|---|---|---|
| 400 cd/m2 (Typ.) | TN, Biasanya Putih, Transmissive | 10001:1 (Typ.) (Transmissive) | |
| Pemandangan yang baik di | Sudut pandang | Waktu Tanggapan | |
| Jam 6 | 70/70/50/70 (tipe) | 25 (Typ.) ((Tr+Td) (ms) | |
| Warna Display: | Suhu warna: | Warna Dukungan | Koordinat warna |
| 6638K | 262K (6-bit) | X:0.310; Y:0.330 | |
| White Uniformity: | 1.33/1.43 (Jenis./Max.) ((9 poin) | ||
| Fitur lampu latar belakang: | Jenis | Posisi | Kehidupan ((Jam) | Jumlah | Bentuk | Penggantian |
|---|---|---|---|---|---|---|
| WLED | Jenis lampu tepi | 20K ((Min.) | - | - | - | |
| Fitur antarmuka: | Negara pengemudi WLED | Jenis Fisik | Posisi antarmuka | |||
| Dengan LED Driver | Termasuk dalam antarmuka sinyal | - | ||||
| Pengemudi WLED listrik: | Tegangan Masuk | Input Current | Konsumsi Daya | |||
| 5.0V (jenis) | 500/550mA (Tipe./Max.) | 2.50W (Typ.) | ||||
| Sinyal Listrik: | Tegangan Masuk | Input Current | Konsumsi Daya | |||
|---|---|---|---|---|---|---|
| 3.3V (Typ.) ((VCC) | 85/120mA (Tipe./Max.) (ICC) | 281mW (Typ.) | ||||
| Tegangan untuk sinyal tampilan: | 0≤VIL≤0,3VCC; 0,7VCC≤VIH≤VCC | |||||
| Fitur antarmuka: | Jenis sinyal | Jenis Fisik | Posisi antarmuka | |||
| TTL (1 ch, 6-bit) | Konektor | - | ||||
| Detail antarmuka: | Nama merek | Nama Model | Jumlah | Pin | Pin Pitch | Konfigurasi Pin |
| 196534-40041-3 | 1 pcs | 40 pin | 0.5 mm | DRGB-40P1C6B-260B | ||
Pikselnya disusun dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 152.4 ((W) × 91.44 ((H) mm, ukuran garis besar 165 ((W) × 104 ((H) × 5.8 ((D) mm, ukuran area tampilan 155.3 ((W) × 94.3 ((H) mm, dengan perawatan permukaan Antiglare, berat bersih 113g (tipe). Sebagai TN, Biasa Putih, produk LCM Transmissive, AT070TN83 V.1 dapat memberikan 400 cd/m2 cerah tampilan 1000:1 rasio kontras transmisif, 70/70/50/70 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada jam 6, dan waktu respons 25 (Typ.) ((Tr+Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit untuk setiap titik, sehingga menyajikan palet warna 262K, juga dengan kinerja gamut warna 50% (NTSC).Produk ini mengadopsi WLED sebagai backlight systerm yang ditempatkan sebagai tipe lampu Edge dan memiliki waktu hidup kerja 20K jam, Dengan Driver LED. AT070TN83 V.1 menggunakan TTL (1 ch, 6-bit) sebagai systerm input sinyal, yang terhubung oleh 40 pin Konektor dengan tegangan catu daya 3.3V (Typ.)
