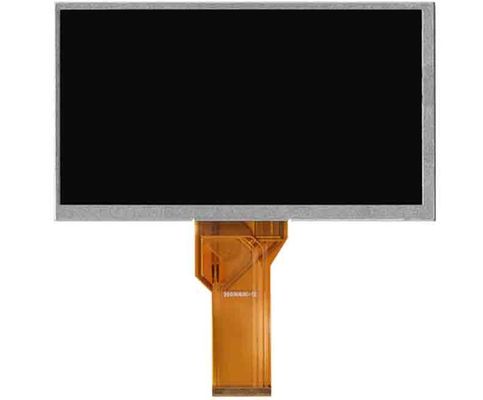

Detail produk:
|
| Ukuran Diagonal: | 7.0" | Resolusi: | 1024(RGB)×600, WSVGA 169PPI |
|---|---|---|---|
| Daerah Aktif: | 153,6(W)×90(H) mm | Pencahayaan: | 350 cd/m² (Biasa) |
| Sudut pandang: | 75/75/70/75 (tipe) | Max. Maks. Ratings Peringkat: | Suhu Penyimpanan: -30 ~ 70 °C Suhu Pengoperasian: -20 ~ 60 °C |
| Pembukaan Bezel: |

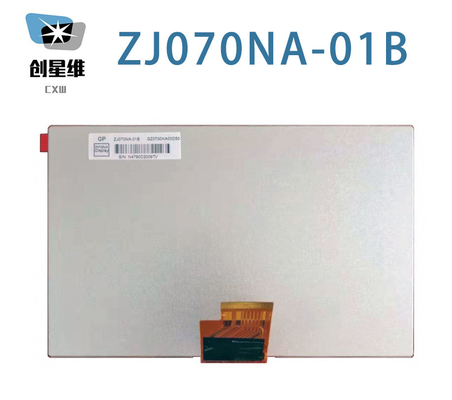

| Informasi Dasar: | Merek | Model | ZJ070NA-01B | |
|---|---|---|---|---|
| Jenis | LCM a-Si TFT LCD | Digunakan untuk |
|
|
| Ukuran layar | 7.0" | Alias | - | |
| Lingkungan: | Suhu penyimpanan. | -30 ~ 70 °C | Operasi Temp. | -20 ~ 60 °C |
| Fitur Pixel: | Resolusi | 1024 ((RGB) × 600, WSVGA | Titik Pitch ((mm) | 0.050 × 0,150 (H × V) |
|---|---|---|---|---|
| Format piksel | Strip Vertikal RGB | Pixel Pitch ((mm) | 0.150 × 0,150 (H × V) [169PPI] | |
| Ukuran Mekanis: | Area Aktif ((mm) | 153.6 ((H) × 90 ((V) | Luas Bezel ((mm) | 156.4 ((H) × 92.8 ((V) |
| Outline Dim. ((mm) | 165.75 ((H) × 105.39 ((V) | kedalaman ((mm) | 3.4±0.2 | |
| Fitur garis besar: | Gaya Bentuk | persegi panjang datar | Bentuk garis besar | |
| Rasio aspek | 17:10 (H:V) | Orientasi | Jenis lanskap | |
| Pemasangan: | Tanpa | |||
| Spesifikasi lainnya: | Berat badan | 113g | Pengobatan | |
| Informasi Dasar: | Luminansi ((cd/m2) | 350 (Typ.) | Rasio Kontras | 7001:1 (Typ.) (Transmissive) |
|---|---|---|---|---|
| Sudut pandang | 75/75/70/75 (tipe) | Mode Tampilan | TN, Biasanya Putih, Transmissive | |
| Pemandangan terbaik pada | Jam 6 | Tanggapan (s) | 10/15 (Typ.) ((Tr/Td) | |
| Kinerja Warna: | Koordinat Putih | X:0.310; Y:0.330 | Tampilkan Warna | 16.7M (8-bit) |
| Suhu Warna | 6638K | Keseragaman Putih | 1.33/1.43 (Jenis./Max.) ((9 poin) |
| Sinyal Listrik: | Pasokan Tegangan | 3.3/11.0/20.0/-6.8V (Typ.) ((DVDD/AVDD/VGH/VGL) | Pasokan Saat Ini | - | ||
|---|---|---|---|---|---|---|
| Konsumsi | 0.35W (Typ.) | |||||
| Jenis sinyal: | LVDS (1 ch, 8-bit) | Tegangan sinyal | 0≤VIL≤0.3DVDD; 0.7DVDD≤VIH≤DVDD | |||
| Fitur antarmuka: | Posisi | - | Jenis | FPC | ||
| Detail antarmuka: | Merek | Model | Jumlah | Pin | Pitch | Konfigurasi Pin |
| 1 pcs | 40 pin | 0.5 mm | ||||
| Fitur lampu latar: | Bentuk | Array | Jenis | WLED | Posisi | Jenis lampu tepi |
|---|---|---|---|---|---|---|
| Penggantian | - | Jumlah | 3S8P | Waktu Hidup | 20K ((Min.) (Jam) | |
| Lampu listrik: | Pasokan Tegangan | 9.3/10.2V (jenis./Max.) | Pasokan Saat Ini | 160/170mA (jenis/maks.) | ||
| Konsumsi | 1.5W (Typ.) | |||||
| Fitur antarmuka: | Posisi | - | Jenis | Termasuk dalam antarmuka sinyal | ||
| Pengemudi lampu latar: | Tidak. | |||||
Pikselnya disusun dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 153.6 ((W) × 90 ((H) mm, ukuran garis besar 165.75 ((W) × 105.39 ((H) × 3.6 ((D) mm, ukuran area penayangan 156.4 ((W) × 92.8 ((H) mm, berat bersih 113g. Sebagai produk TN, Normal White, Transmissive LCM, ZJ070NA-01B dapat memberikan 350 cd/m2 kecerahan layar 700: 1 rasio kontras transmissive, 75/75/70/75 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada jam 6, dan waktu respons 10/15 (Typ.) ((Tr/Td) ms. Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 8-bit untuk setiap titik,sehingga menampilkan palet 16.7M warna. Produk ini mengadopsi 3S8P WLED sebagai sistem lampu latar yang ditempatkan sebagai tipe cahaya Edge dan memiliki waktu kerja 20K jam, driver lampu latar eksternal juga diperlukan.ZJ070NA-01B menggunakan LVDS (1 ch, 8-bit) karena itu adalah sinyal input systerm, yang terhubung oleh 40 pin FPC dengan tegangan catu daya 3.3/11.0/20.0/-6.8V (Typ.)(DVDD/AVDD/VGH/VGL
