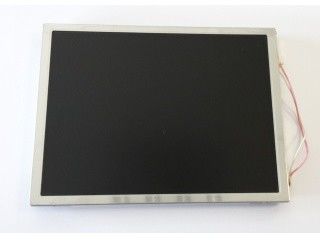

Detail produk:
|
| Merek: | Layar LG | Diagonal Size: | 8.4" |
|---|---|---|---|
| Resolution: | 800(RGB)×600, SVGA 119PPI | Cahaya: | 600 cd/m² |
| Viewing Angle: | 75/75/70/50 (Typ.)(CR≥10) | Environment: | Storage Temp.: -20 ~ 80 °C Operating Temp.: -10 ~ 70 °C |
| Ukuran panel: | 8.4 | |||
|---|---|---|---|---|
| Fitur Pixel: | Format piksel | Konfigurasi Pixel | Pixel Pitch (mm) | Titik Pitch (mm) |
| 800 ((RGB) × 600 [SVGA] | Strip Vertikal RGB | 0.213×0.213 [119PPI] | 0.071 x 0.213 | |
| Ukuran Mekanis: | Area Aktif (mm) | Luas Bezel (mm) | Dimensi garis besar (mm) | Kedalaman garis besar (mm) |
| 170.4 ((H) × 127.8 ((V) | 173.0 ((H) × 130.6 ((V) | 189.5 ((H) × 148.6 ((V) | 7.0/9.4 (jenis/maks.) mm | |
| Fitur garis besar: | Faktor Bentuk | Orientasi | Rasio aspek | Gaya Bentuk |
| persegi panjang datar | Jenis lanskap | 43 (H:V) | ||
| Pemasangan: | Lubang pemasangan sisi (4-M2) di bezel kiri, kanan | |||
| Rincian lainnya: | Berat badan | Tutup panel | Pengobatan | |
| 320/330 g (jenis./maks.) | - | Antiglare, Hard coating (3H) | ||
| Informasi Dasar: | Luminansi (cd/m2) | Sudut pandang (L/R/U/D) | Waktu tanggap (ms) |
|---|---|---|---|
| 600 (Typ.) | 75/75/70/50 (tipe) | 7/18 (Jenis) (Tr/Td) | |
| Pemandangan terbaik pada | Mode Tampilan | Rasio Kontras | |
| Jam 12 | TN, Biasanya Putih, Transmissive | 600: 1 (Typ.) (Transmissive) | |
| Warna Display: | Suhu Warna | Tampilkan Warna | Koordinat Putih |
| 6485K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rasio NTSC | Cakupan sRGB | Adobe RGB Coverage |
| 44% | 61% | 46% | |
| Cakupan DCI-P3 | Cakupan Rec.2020 | Pengamatan | |
| 45% | 33% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variasi Putih: | 1.25/1.40 (Tipe./Max.) ((5 poin) | ||
| Fitur lampu: | Jenis | Posisi | Jumlah | Bentuk | Kehidupan ((Jam) | Pergantian lampu |
|---|---|---|---|---|---|---|
| CCFL | Jenis lampu tepi (atas dan bawah) | 2 pcs | Tepat | 30K ((Type.) | - | |
| CCFL Electrical: | Pasokan Tegangan | Pasokan Saat Ini | Kekuatan | |||
| 380/390/480V (Min./Typ./Max.) | 3.0/7.0/8.0mA (Min./Typ./Max.) | 5.46/6.01W (jenis./Max.) | ||||
| Frekuensi Operasi | Tegangan kick-off | |||||
| 30/60/80KHz (Min./Typ./Max.) | 800/1050V (Max.) ((Ta=+25/0°C) | |||||
| Fitur antarmuka: | Posisi | Pengemudi lampu latar | Jenis | |||
| - | Tidak. | Konektor | ||||
| Detail antarmuka: | Merek | Model | Pin Pitch | Jumlah Pin | Jumlah | Konfigurasi |
| JST | BHSR-02VS-2 | 3.5 mm | 2 pin | 2 pcs | BLL-2PINS-HL | |
| Panel Mengemudi Listrik: | Pasokan Tegangan | Pasokan Saat Ini | Kekuatan | |||
|---|---|---|---|---|---|---|
| 3.3V (jenis) | 184/212mA (jenis/maks.) | 0.61/0.70W (Tipe./Max.) | ||||
| Fitur antarmuka: | Posisi | Sinyal | Jenis | |||
| - | LVDS (1 ch, 6/8-bit) | Konektor | ||||
| Detail konektor: | Merek | Model | Pin Pitch | Jumlah Pin | Jumlah | Konfigurasi |
| LS Mtron | GT100-20P-LS-SMT | 1.0 mm | 20 pin | 1 pcs | LVDS-20P1C8B-180A | |
Pikselnya disusun dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 170.4 ((W) × 127.8 ((H) mm, ukuran garis besar 189.5 ((W) × 148.6 ((H) × 9.4 ((D) mm, ukuran area tampilan 173.0 ((W) × 130.6 ((H) mm, dengan perawatan permukaan Antiglare, Hard coating (3H), berat bersih 320/330g (Typ./Max.).LB084S01-TL01 dapat memberikan 600 cd/m2 tampilan kecerahan 6001:1 rasio kontras transmissive, 75/75/70/50 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada jam 12, dan waktu respons 7/18 (Typ.) ((Tr/Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit / 6-bit + Hi-FRC untuk setiap titik, sehingga menyajikan palet warna 262K/16.7M, juga dengan kinerja gamut warna 45% (NTSC).Produk ini mengadopsi 2 pcs CCFL sebagai backlight systerm yang ditempatkan sebagai tipe Edge light (Top dan Bottom) dan memiliki waktu hidup kerja 30K jamLB084S01-TL01 menggunakan LVDS (1 ch, 6/8-bit) sebagai sistem input sinyal, yang terhubung oleh 20 pin konektor dengan tegangan catu daya 3.3V (jenis)Untuk detail produk terbaru dari LB084S01-TL01 kami sangat merekomendasikan bahwa Anda harus merujuk pada data sheet yang tercantum di Panelook.com atau kontak dengan LG LCD.
