Detail produk:
|
| Merek: | BOE | Ukuran Diagonal: | 10,4" |
|---|---|---|---|
| Resolusi: | 800(RGB)×600, SVGA 96PPI | Pencahayaan: | 350 cd/m² |
| Sudut pandang: | 80/80/65/75 (Biasa)(CR≥10) | Lingkungan: | Operating Temperature: -20 ~ 70 °C ; Suhu Operasional: -20 ~ 70 °C; Storage Tempera |
| Informasi Dasar: | Produsen | Model panel 1 Kompatibel | Jenis panel | Alias |
|---|---|---|---|---|

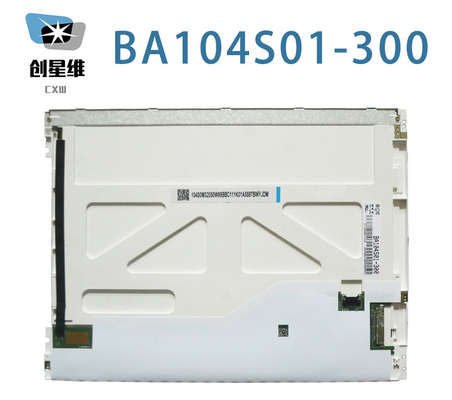

| BA104S01-300 | a-Si TFT-LCD, LCM | ET104S0M-N10 | ||
| Lingkungan: | Negara RoHS | Operasi Temp. | Suhu penyimpanan. | Tingkat getaran |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Informasi Dasar: | Luminansi (cd/m2) | Sudut pandang (L/R/U/D) | Waktu tanggap (ms) |
|---|---|---|---|
| 350 (Typ.) | 80/80/65/75 (tipe) | 30 (jenis) ((Tr+Td) | |
| Pemandangan terbaik pada | Mode Tampilan | Rasio Kontras | |
| Jam 12 | TN, Biasanya Putih, Transmissive | 800: 1 (Typ.) (Transmissive) | |
| Warna Display: | Suhu Warna | Tampilkan Warna | Koordinat Putih |
| 8455K | 262K/16.2M (6-bit / 6-bit + FRC) | X:0.284; Y:0.320 | |
| 1931 Color Gamut: | Rasio NTSC | Cakupan sRGB | Adobe RGB Coverage |
| 57% | 80% | 60% | |
| Cakupan DCI-P3 | Cakupan Rec.2020 | Pengamatan | |
| 60% | 43% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variasi Putih: | 1.25/1.43 (Tipe./Max.) | ||
| Ukuran panel: | 10.4" | |||
|---|---|---|---|---|
| Fitur Pixel: | Format piksel | Konfigurasi Pixel | Pixel Pitch (mm) | Titik Pitch (mm) |
| 800 ((RGB) × 600 [SVGA] | Strip Vertikal RGB | 0.264×0.264 [96PPI] | 0.088 x 0.264 | |
| Ukuran Mekanis: | Area Aktif (mm) | Luas Bezel (mm) | Dimensi garis besar (mm) | Kedalaman garis besar (mm) |
| 211.2 ((H) × 158.4 ((V) | 215.0 ((H) × 162.0 ((V) | 236 ((H) × 176.9 ((V) | 50,6 ± 0,3 mm | |
| Fitur garis besar: | Faktor Bentuk | Orientasi | Rasio aspek | Gaya Bentuk |
| persegi panjang datar | Jenis lanskap | 43 (H:V) | ||
| Pemasangan: | Lubang pemasangan wajah (4-Φ2.5, 2-R1.25) pada bezel kiri, kanan | |||
| Rincian lainnya: | Berat badan | Tutup panel | Pengobatan | |
| 300g (maks.) | - | Antiglare (Haze 25%) | ||
| Fitur lampu: | Jenis | Posisi | Jumlah | Bentuk | Kehidupan ((Jam) | Pergantian lampu |
|---|---|---|---|---|---|---|
| WLED | Jenis lampu tepi (sisi atas) | 6S4P | Array | 30K ((Min.) | - | |
| WLED Electrical: | Pasokan Tegangan | Pasokan Saat Ini | Kekuatan | |||
| 19.2/19.8V (jenis./Max.) | 100mA (Typ.) | 1.92/1.98W (Tipe./Max.) | ||||
| Fitur antarmuka: | Posisi | Pengemudi lampu latar | Jenis | |||
| - | Dengan LED Driver | Konektor | ||||
| Detail antarmuka: | Merek | Model | Pin Pitch | Jumlah Pin | Jumlah | Konfigurasi |
| STM | MSB24038P5 | 1.25 mm | 5 pin | 1 pcs | ||
| Pengemudi listrik: | Pasokan Tegangan | Pasokan Saat Ini | Konsumsi Daya | |||
| 12.0±0,5V | - | 2.42/2.84W (Tipe./Max.) | ||||
| Panel Mengemudi Listrik: | Pasokan Tegangan | Pasokan Saat Ini | Kekuatan | |||
|---|---|---|---|---|---|---|
| 3.3V (jenis) | 150/180mA (jenis./maks.) | 0.50/0.59W (Tipe./Max.) | ||||
| Fitur antarmuka: | Posisi | Sinyal | Jenis | |||
| - | LVDS (1 ch, 6/8-bit) | Konektor | ||||
| Detail konektor: | Merek | Model | Pin Pitch | Jumlah Pin | Jumlah | Konfigurasi |
| STM | MSB24013P20HA | 1.0 mm | 20 pin | 1 pcs | ||
Pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 211.2 ((W) × 158.4 ((H) mm, ukuran garis besar 236 ((W) × 176.9 ((H) × 5.9 ((D) mm, ukuran area tampilan 215.0 ((W) × 162.0(H) mm, dengan perawatan permukaan Antiglare (Haze 25%), berat bersih 300g (Max.). Sebagai TN, Biasanya Putih, produk LCM Transmissive, BA104S01-300 dapat memberikan 350 cd/m2 tampilan kecerahan 800:1 rasio kontras transmisif, 80/80/65/75 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada jam 12, dan waktu respons 30 (Typ.) ((Tr+Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit / 6-bit + FRC untuk setiap titik, sehingga menyajikan palet warna 262K/16.2M, juga dengan kinerja gamut warna 55% (NTSC).Produk ini mengadopsi 6S4P WLED sebagai backlight systerm yang ditempatkan sebagai tipe Edge light (sisi atas) dan memiliki waktu kerja 30K jamBA104S01-300 menggunakan LVDS (1 ch, 6/8-bit) sebagai sistem input sinyal, yang terhubung oleh 20 pin Konektor dengan tegangan catu daya 3.3V (Typ.)
