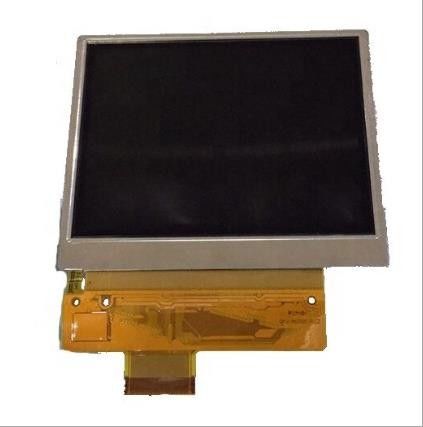

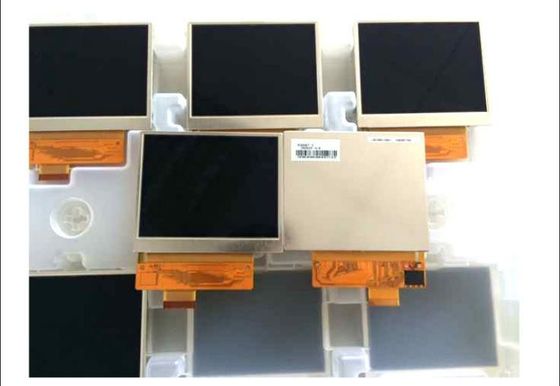

Detail produk:
|
Nama model: | LQ036Q1DA01 | Ukuran layar: | 3,6 inci |
---|---|---|---|
Pengaturan: | RGB Vertical Stripe | Luminance: | 280 cd / m² (Typ.) |
Garis besar (mm): | 82,8 × 69,7 (H × V × D) | Lampu latar: | 7S1P WLED, Tidak Ada Driver |
Nomor Pixel: | 320 (RGB) × 240 (QVGA) 112PPI | Max. Maks. Ratings Peringkat: | Storage Temp .: -20 ~ 70 ° C Operating Temp .: -10 ~ 60 ° C |
Cahaya Tinggi: | document.title=',CCFL TFT LCD Screen,SVGA Sharp TFT LCD Display |
Ukuran Panel: | 3,6 inci | |||
---|---|---|---|---|
Fitur Piksel: | Resolusi | Pengaturan Piksel | Titik Pitch (P×T) | Pitch Piksel (P×T) |
320(RGB)×240, QVGA | Garis Vertikal RGB | 0,076 × 0,227 mm | 0,227×0,227 mm [112PPI] | |
Ukuran Mekanik: | Area Aktif (P×T) | Area Bezel (P×T) | Dimensi Garis Besar (P × T) | Garis Besar Kedalaman |
72,5 × 54,4 mm | 77,0 × 59,0 mm | 82,8×69,7 mm | 3.3 (Ketik.) mm | |
Fitur Garis Besar: | Bentuk Gaya | Rasio Aspek | Orientasi | Gaya Bentuk |
Persegi Panjang Datar | 4:3 (P : H) | Jenis lanskap | ||
Fitur lainnya : | Penutup Panel | Bobot | Permukaan | |
- | 37.0g (Ketik.) | Lapisan keras (3H) |
Sinyal Listrik: | Masukan Saat Ini | Masukan Tegangan | Konsumsi | |||
---|---|---|---|---|---|---|
3.5/1.4/0.04/-0.04mA (Ketik)(ISHA/ISHD/IDD/IEE) | 5.0/3.3/15.0/-12.0V (Ketik.)(VSHA/VSHD/VDD/VEE) | - | ||||
Fitur Antarmuka: | Posisi | Tipe | Antarmuka | |||
- | FPC | RGB paralel (1 ch, 6-bit) | ||||
Antarmuka Sinyal: | Merek | Model | Jumlah | Pin Pitch | pin | Tugas Pin |
1 buah | 51 pin |
Tingkat Bingkai: | 60Hz |
---|---|
Pemindaian Terbalik: | Ya (U/D, L/R) |
Informasi dasar : | Kecerahan | Modus operasi | Rasio Kontras |
---|---|---|---|
280 cd/m² (Ketik) | TN, Biasanya Putih, Transmisif | 500:1 (Ketik.) (Transmisif) | |
Sudut Pandang (L/R/U/D) | Melihat Arah | Kecepatan Respon | |
80/80/80/50 (Ketik.)(CR≥5) | jam 6 | 15/30 (Ketik)(Tr/Td) (md) | |
Warna Tampilan: | Temperatur warna | Jumlah Warna | Chromaticity warna putih |
7351K | 262K (6-bit) | X:0,300;Y: 0,320 | |
1931 Warna Gamlt : | Rasio NTSC | Cakupan sRGB | Cakupan Adobe RGB |
45% | 62% | 47% | |
Cakupan DCI-P3 | Liputan Rek.2020 | Catatan | |
47% | 34% | sRGB (Rek.709, BT.709), Rek.2020 (BT.2020) |
Fitur Lampu Latar: | Tipe | Posisi | Bentuk | Jumlah | Hidup (Jam) | Penggantian |
---|---|---|---|---|---|---|
WLED | Jenis lampu tepi | 1 senar | 7S1P | - | - | |
Listrik WLED: | Masukan Saat Ini | Masukan Tegangan | Konsumsi | |||
17/20mA (Ketik./Maks.) | 25.9/29.4V (Ketik/Maks.) | 440/588mW (Ketik./Maks.) | ||||
Fitur Antarmuka: | Posisi | Tipe | Pengemudi WLED | |||
- | Termasuk dalam antarmuka sinyal panel | Tidak |
LQ036Q1DA01 mendukung tampilan 320 (RGB) × 240(QVGA) dengan rasio aspek 4:3 (W:H), yang pikselnya disusun dalam RGB Vertical Stripe.Untuk detail mekanis, fitur area aktif 72,5(W)×54,4(H) mm, ukuran garis luar 82,8(W)×69,7(H) mm, ukuran area tampilan 77.0(W)×59.0(H) mm, dengan perlakuan permukaan Hard coating (3H), berat bersih 37.0g (Typ.).Sebagai produk LCM Transmissive TN, Biasanya Putih, LQ036Q1DA01 dapat memberikan kecerahan layar 280 cd/m², rasio kontras transimisif 500:1, 80/80/80/50 (Typ.)(CR≥5) (L/R/U/ D) sudut pandang, arah pandang terbaik pada pukul 6 , dan waktu respons 15/30 (Typ.)(Tr/Td) ms.Skala abu-abu atau kecerahan sub-piksel ditentukan dengan sinyal skala abu-abu 6-bit untuk setiap titik, sehingga menghadirkan palet 262 ribu warna, juga dengan kinerja gamut warna 45% (NTSC).Produk ini mengadopsi 7S1P WLED sebagai sistem backlight yang ditempatkan sebagai jenis Edge light, driver backlight eksternal juga diperlukan.
