Detail produk:
|
Model: | LM057QB1T10 | Ukuran Diagonal: | 5,7 INCI |
---|---|---|---|
Luminance: | 150 cd / m² (Biasa) | Format Pixel: | 320 × 240 [QVGA] 70PPI |
Garis luar redup.: | 166 (H) × 109 (V) × 7,5 (D) mm | Sumber cahaya: | WLED [1S6P], Driver W / O |
Jenis antarmuka: | Data Paralel (4-bit) 12 pin FPC | Lingkungan Hidup: | Operating Temperature: 0 ~ 50 °C ; Suhu Operasional: 0 ~ 50 ° C; Storage Temperatur |
Cahaya Tinggi: | document.title=',CCFL TFT LCD Screen,SVGA Sharp TFT LCD Display |
Informasi dasar : | Pabrikan | Model Panel | Jenis Panel | Alias |
---|---|---|---|---|
TAJAM | LM057QB1T10 | FSTN-LCD, LCM | - | |
Lingkungan Hidup : | Negara Bagian RoHS | Suhu Operasi | Suhu Penyimpanan | Tingkat getaran |
0 ~ 50 °C | -25 ~ 60 °C | - |
Ukuran Panel: | 5.7" | |||
---|---|---|---|---|
Fitur Piksel: | Format Piksel | Konfigurasi Piksel | Jarak Piksel (mm) | Titik Pitch (mm) |
320×240 [QVGA] | Empat persegi panjang | 0,360 × 0,360 [70PPI] | 0,360 × 0,360 | |
Ukuran Mekanik: | Area Aktif (mm) | Area Bingkai (mm) | Dimensi Garis Besar (mm) | Kedalaman Garis Besar (mm) |
115,17(H) × 86,37(V) | 121,0(H) × 91,6(V) | 166(H) × 109(V) | 7,5 (Maks.) mm | |
Fitur Garis Besar: | Faktor Bentuk | Orientasi | Rasio Aspek | Gaya Bentuk |
Persegi Panjang Datar | Jenis lanskap | 4:3 (H:V) | ||
Rincian lainnya: | Bobot | Penutup Panel | Pengobatan | |
160g (Ketik.) | - | - |
Informasi dasar : | Pencahayaan (cd/m²) | Sudut Pandang (L/R/U/D) | Waktu Respons (md) |
---|---|---|---|
150 (Ketik.) | 40/40/25/40 (Ketik.)(CR≥2) | 190/210 (Ketik)(Tr/Td) | |
Tampilan Terbaik di | Mode tampilan | Rasio Kontras | |
- | STN, Hitam/Putih (Negatif), Transmisif | 6 : 1 (Tip.) (Transmisif) | |
Warna Tampilan: | Temperatur warna | Warna Tampilan | Koordinat Putih |
- | Satu warna | - |
Fitur Lampu: | Tipe | Posisi | Kuantitas | Bentuk | Hidup (Jam) | Pertukaran Lampu |
---|---|---|---|---|---|---|
WLED | Jenis lampu tepi | 1S6P | Paralel | - | - | |
Listrik WLED: | Sumber tegangan | Pasokan Saat Ini | Kekuasaan | |||
3.4/3.9V (Ketik./Maks.) | 120mA (Tips) | |||||
Fitur Antarmuka: | Posisi | Sopir Lampu Latar Back | Tipe | |||
- | Tidak | Penyambung | ||||
Detail Antarmuka: | Merek | Model | Pin Pitch | Jumlah Pin | Kuantitas | Konfigurasi |
JST | BHR-03VS-1 | 4,0 mm | 3 pin | 1 buah | BLE-3PIN-ANC |
Panel Mengemudi Listrik: | Sumber tegangan | Pasokan Saat Ini | Kekuasaan | |||
---|---|---|---|---|---|---|
5.0V (Ketik.) | 1.2/1.8mA (Ketik./Maks.) | 46/70mW (Ketik./Maks.) | ||||
Fitur Antarmuka: | Posisi | Sinyal | Tipe | |||
- | Data Paralel (4-bit) | FPC | ||||
Rincian FPC: | Merek | Model | Pin Pitch | Jumlah Pin | Kuantitas | Konfigurasi |
1,25 mm | 12 pin | 1 buah |

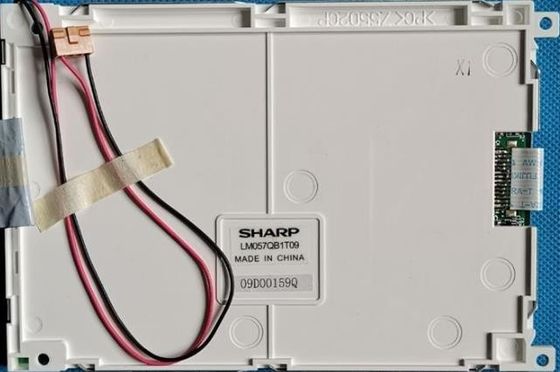

Seri LM057 LM057QB1T10 LM057QB1T09
LM057QB1T10 mendukung tampilan 320 × 240(QVGA) dengan rasio aspek 4:3 (W:H), yang pikselnya disusun dalam Rectangle.Untuk detail mekanis, fitur area aktif 115,17(W)×86,37(H) mm, ukuran outline 166(W)×109(H)×7,5(D) mm, ukuran area tampilan 121,0(W)×91,6 (H) mm, berat bersih 160g (Typ.).Sebagai produk LCM STN, Hitam/Putih (Negatif), Transmissive, LM057QB1T10 dapat memberikan kecerahan layar 150 cd/m² rasio kontras transimisif 6:1, 40/40/25/40 (Typ.)(CR≥2) (L/ Sudut pandang R/U/D) , dan waktu respons 190/210 (Typ.)(Tr/Td) ms., sehingga menghadirkan palet warna Monokrom.Produk ini mengadopsi 1S6P WLED sebagai sistem backlight yang ditempatkan sebagai jenis Edge light, driver backlight eksternal juga diperlukan.
