Detail produk:
|
| Model Panel: | LM100SS1T52 | Merk Panel: | Tajam |
|---|---|---|---|
| Kecerahan: | 70 cd/m² (Biasa) | Resolusi: | 800 ((RGB) × 600, SVGA, 99PPI |
| Ukuran Panel: | 10.0INCH | Pembukaan Bezel: | 208.0(W) × 157.0(H) mm |
| Lingkungan: | Operating Temp.: 0 ~ 40 °C ; Suhu Pengoperasian: 0 ~ 40 °C; Storage Temp.: -25 ~ 60 | Jenis lampu: | 1 PC CCFL, 10K jam, tanpa sopir |
| Menyoroti: | Layar LCD TFT Tajam SVGA,Panel LCD Industri XGA,Layar LCD TFT LVDS |
||
| Ukuran panel: | 10.0 inci | |||
|---|---|---|---|---|
| Fitur Pixel: | Resolusi | Pengaturan piksel | Titik Pitch (W × H) | Pixel Pitch (W × H) |
| 800 ((RGB) × 600, SVGA | Strip Vertikal RGB | 0.085×0.255 mm | 0.255 × 0,255 mm [99PPI] | |
| Ukuran Mekanis: | Area Aktif (W × H) | Area Bezel (W × H) | Dimensi garis besar (W × H) | kedalaman garis besar |
| 2030,98 × 152,98 mm | 208.0×157.0 mm | 236.8×172,5 mm | 6.5±0,3 mm | |
| Fitur garis besar: | Gaya Bentuk | Rasio aspek | Orientasi | Gaya Bentuk |
| persegi panjang datar | 43 (W: H) | Jenis lanskap | ||
| Penetapan: | Lubang pemasangan wajah (2-Φ3.0, 2-R1.5) di sisi kiri, bezel kanan | |||
| Fitur Lainnya: | Tutup panel | Berat badan | Permukaan | |
| - | 340g (Typ.) | - | ||
| Informasi Dasar: | Cahaya | Mode Operasi | Rasio Kontras |
|---|---|---|---|
| 70 cd/m2 (Typ.) | STN, Biasanya Hitam, Transmissive | 501:1 (Typ.) (Transmissive) | |
| Sudut pandang ((L/R/U/D) | Arah Melihat | Kecepatan Tanggapan | |
| 30/30/25/15 (jenis) | - | 220/80 (Typ.) ((Tr/Td) (ms) | |
| Warna Display: | Suhu Warna | Jumlah warna | Warna putih |
| 5616K | Warna | X:0.330; Y:0.339 |
| Sinyal Listrik: | Input saat ini | Input tegangan | Konsumsi | |||
|---|---|---|---|---|---|---|
| 165mA (Typ.) | 3.3V (jenis) | 545mW (Typ.) | ||||
| Fitur antarmuka: | Posisi | Jenis | Antarmuka | |||
| - | Konektor | Data paralel (8-bit) | ||||
| Antarmuka Sinyal: | Merek | Model | Jumlah | Pin Pitch | Pin | Penugasan Pin |
| JAE | FI-W31P-HF | 1 pcs | 1.25 mm | 31 pin | ||
| Fitur lampu latar: | Jenis | Posisi | Bentuk | Jumlah | Kehidupan ((Jam) | Penggantian |
|---|---|---|---|---|---|---|
| CCFL | Jenis lampu tepi (sisi atas) | Tepat | 1 pcs | 10K ((Min.) | - | |
| CCFL Electrical: | Input saat ini | Input tegangan | Konsumsi | |||
| 2.2/3.5ma (Typ./Max.) | 600V (jenis) | 1.32W (Typ.) | ||||
| Tegangan menyala | Frekuensi Lampu | |||||
| 1150/1350V (Max.) ((Ta=+25/0°C) | 50/80Khz (Min./Max.) | |||||
| Fitur antarmuka: | Posisi | Jenis | Pengemudi CCFL | |||
| - | Konektor | Tidak. | ||||
| Detail antarmuka | Merek | Model | Jumlah | Pin Pitch | Pin | Penugasan Pin |
| JST | BHR-03VS-1 | 1 pcs | 4.0 mm | 3 pin | BLL-3PINS-LNH | |

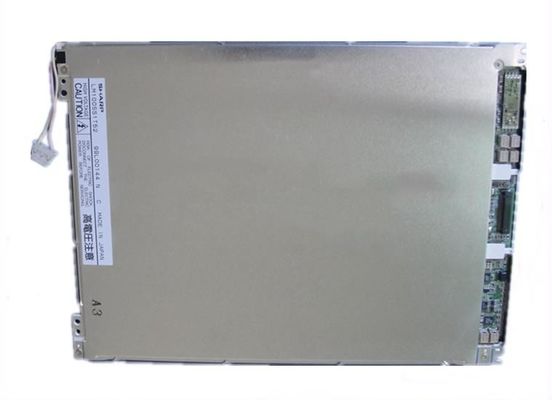

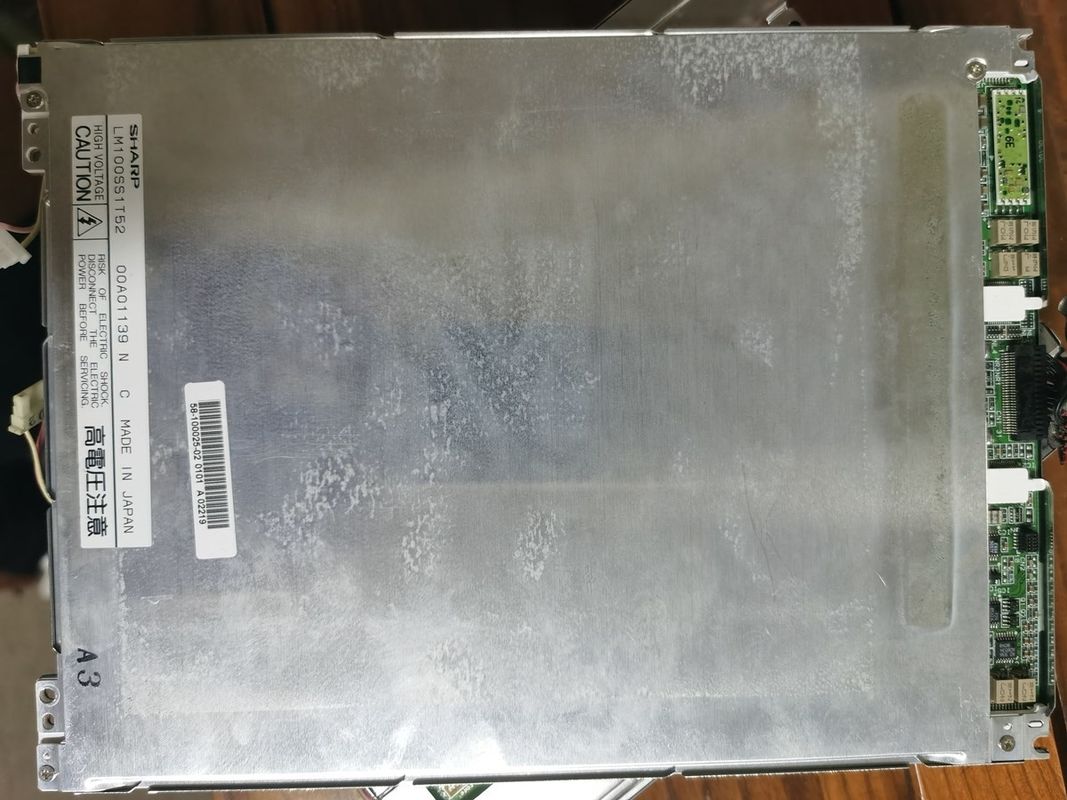

LM100SS1T52 mendukung tampilan800 ((RGB) × 600(SVGA) dengan rasio aspek 4: 3 (W: H), yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 203.98 ((W) × 152.98 ((H) mm, ukuran garis besar 236.8 ((W) × 172.5 ((H) × 6.8 ((D) mm, ukuran area pemandangan 208.0 ((W) × 157.0 ((H) mm, berat bersih 340g (Typ.). Sebagai STN, Normal Hitam, Transmissive LCM produk, LM100SS1T52 dapat memberikan 70 cd/m2 tampilan kecerahan 50:1 rasio kontras transmisif, 30/30/25/15 (Typ.)(CR≥5) (L/R/U/D) sudut pandang, dan waktu respons 220/80 (Typ.)(Tr/Td) ms., sehingga menyajikan palet warna.Produk ini mengadopsi 1 pcs CCFL sebagai backlight systerm yang ditempatkan sebagai tipe Edge light (sisi atas) dan memiliki waktu hidup kerja 10K jam, driver lampu latar eksternal diperlukan secara tambahan.
