Detail produk:
|
Model Panel: | LM10V332 | Ukuran panel: | 10,4 inci |
---|---|---|---|
Resolusi: | 640 (RGB) × 480, VGA, 76PPI | Kecerahan: | 160 cd / m² (Biasa) |
Pembukaan Bezel: | 215,4 (W) × 162,4 (H) mm | Jenis lampu: | 1 pcs CCFL, 40K jam, Tanpa Driver |
Lingkungan Hidup: | Operating Temp.: 0 ~ 40 °C ; Suhu Operasi: 0 ~ 40 ° C; Storage Temp.: -25 ~ 60 °C | Sudut pandang: | 30/30/25/15 (Biasa) |
Cahaya Tinggi: | Layar LCD TFT Tajam SVGA,Panel LCD Industri XGA,Layar LCD TFT LVDS |
Ukuran Panel: | 10,4 inci | |||
---|---|---|---|---|
Fitur Piksel: | Resolusi | Pengaturan Piksel | Titik Pitch (P×T) | Pitch Piksel (P×T) |
640 (RGB) × 480, VGA | Garis Vertikal RGB | 0,110 × 0,330 mm | 0,330×0,330 mm [76PPI] | |
Ukuran Mekanik: | Area Aktif (P×T) | Area Bezel (P×T) | Dimensi Garis Besar (P × T) | Garis Besar Kedalaman |
211.2×158,4 mm | 215.4×162.4 mm | 246×193,6 mm | 8.5 (Maks.) mm | |
Fitur Garis Besar: | Bentuk Gaya | Rasio Aspek | Orientasi | Gaya Bentuk |
Persegi Panjang Datar | 4:3 (P : H) | Jenis lanskap | ||
Fiksasi: | Lubang pemasangan muka (4-Φ3.5) di kiri, bezel kanan | |||
Fitur lainnya : | Penutup Panel | Bobot | Permukaan | |
- | 450g (Tips.) | - |
Informasi dasar : | Kecerahan | Modus operasi | Rasio Kontras |
---|---|---|---|
160 cd/m² (Ketik) | STN, Biasanya Hitam, Transmisif | 50:1 (Ketik.) (Transmisif) | |
Sudut Pandang (L/R/U/D) | Melihat Arah | Kecepatan Respon | |
30/30/25/15 (Ketik.)(CR≥5) | - | 220/80 (Ketik)(Tr/Td) (md) | |
Warna Tampilan: | Temperatur warna | Jumlah Warna | Chromaticity warna putih |
9154K | Warna | X:0.275;Y: 0,320 |
Sinyal Listrik: | Masukan Saat Ini | Masukan Tegangan | Konsumsi | |||
---|---|---|---|---|---|---|
90/135mA (Ketik./Maks.) | 5.0V (Ketik.) | 450/680mW (Ketik./Maks.) | ||||
Fitur Antarmuka: | Posisi | Tipe | Antarmuka | |||
- | Penyambung | Data Paralel (8-bit) | ||||
Antarmuka Sinyal: | Merek | Model | Jumlah | Pin Pitch | pin | Tugas Pin |
HRS | DF9B-31P-1V | 1 buah | 1,0 mm | 31 pin |
Fitur Lampu Latar: | Tipe | Posisi | Bentuk | Jumlah | Hidup (Jam) | Penggantian |
---|---|---|---|---|---|---|
CCFL | Jenis lampu tepi (Sisi atas) | Lurus | 1 buah | 40K (Ketik.) | - | |
Listrik CCFL: | Masukan Saat Ini | Masukan Tegangan | Konsumsi | |||
5.5mA (Tips) | 520V (Tips) | 2.86W (Ketik.) | ||||
Tegangan hidup | Frekuensi Lampu | |||||
760/1300V (Maks.)(Ta=+25/0℃) | 40/70KHz (Min./Maks.) | |||||
Fitur Antarmuka: | Posisi | Tipe | Pengemudi CCFL | |||
- | Penyambung | Tidak | ||||
Detail Antarmuka Interface | Merek | Model | Jumlah | Pin Pitch | pin | Tugas Pin |
JST | BHR-03VS-1 | 1 buah | 4,0 mm | 3 pin | BLL-3PINS-HNL |

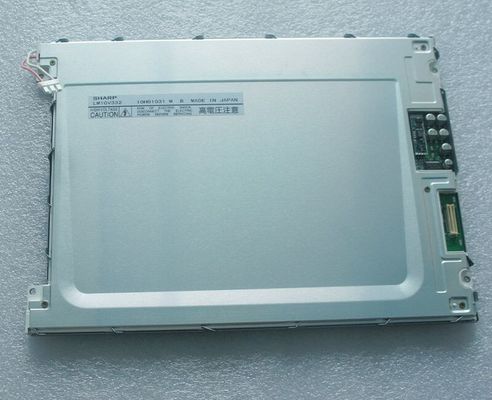

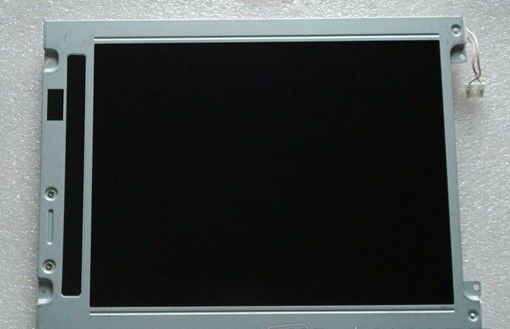

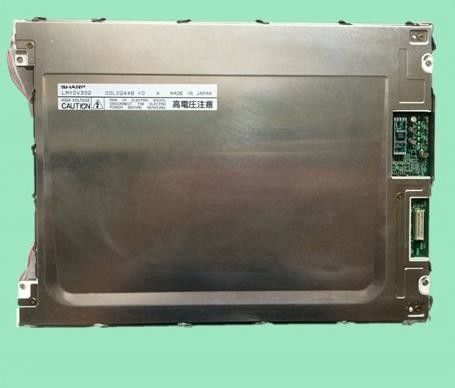

LM10V332 mendukung tampilan 640 (RGB) × 480(VGA) dengan aspek rasio 4:3 (W:H), yang pikselnya disusun dalam RGB Vertical Stripe.Adapun detail mekanis, fitur area aktif 211,2(W)×158.4(H) mm, ukuran garis 246(W)×193.6(H) mm, ukuran area tampilan 215.4(W)×162.4(H) mm, berat bersih 450g (Typ.).Sebagai produk LCM Transmissive STN, Biasanya Hitam, LM10V332 dapat memberikan kecerahan layar 160 cd/m² Rasio kontras transimissive 50:1, 30/30/25/15 (Typ.)(CR≥5) (L/R/U/ D) sudut pandang , dan waktu respons 220/80 (Typ.)(Tr/Td) ms., sehingga menghadirkan palet warna Warna.Produk ini mengadopsi 1 pcs CCFL sebagai sistem backlight yang ditempatkan sebagai jenis Edge light (Sisi atas) dan memiliki waktu kerja 40K jam, driver backlight eksternal juga diperlukan.LM10V332 menggunakan Parallel Data (8-bit) sebagai sistem input sinyalnya, yang dihubungkan oleh 31 pin Connector dengan tegangan catu daya 5.0V (Typ.).
