Detail produk:
|
| Model Panel: | LM12S49 | Kecerahan: | 185cd/m2 |
|---|---|---|---|
| Ukuran Panel: | 12,1 inci | Resolusi: | 800(RGB)×600, SVGA, 82PPI |
| Antarmuka Sinyal: | CMOS/TTL (1 ch, 8-bit), Konektor 41 pin | Format Piksel: | Garis Vertikal RGB |
| Lingkungan: | Suhu operasi: 0 ~ 50 °C; Suhu penyimpanan: -25 ~ 60 °C | Jenis lampu: | 2 pcs CCFL, 40K jam, Tanpa Driver |
| Menyoroti: | Layar LCD TFT Tajam SVGA,Panel LCD Industri XGA,Layar LCD TFT LVDS |
||
| Informasi Dasar: | Cahaya | 185 cd/m2 (Typ.) | Rasio Kontras | 401:1 (Typ.) (Transmissive) |
|---|---|---|---|---|
| Sudut pandang | 30/30/15/25 (tipe) | Mode optik | STN, Biasanya Hitam, Transmissive | |
| Arah Melihat | - | Waktu Tanggapan | 220/80 (Typ.) ((Tr/Td) (ms) | |
| Kinerja Warna: | Kromatisitas | Wx:0.280"Wy:0.330 | Nomor Warna | Warna |
| Suhu Warna | 8484K | Keseragaman Putih | - |
| Fitur Pixel: | Format piksel | 800 ((RGB) × 600 [SVGA] | Titik Pitch | 0.1025 × 0,3075 mm (H × V) |
|---|---|---|---|---|
| Konfigurasi | Strip Vertikal RGB | Pixel Pitch | 0.3075×0.3075 mm (H×V) [82PPI] | |
| Ukuran Mekanis: | Area Tampilan | 246 × 184,5 mm (H × V) | Daerah Bezel | 250.6×189.1 mm (H×V) |
| Outline Dim. | 275 × 202,5 mm (H × V) | kedalaman garis besar | 8.5 (Max.) mm | |
| Fitur garis besar: | Faktor Bentuk | persegi panjang datar | Orientasi | Jenis lanskap |
| Rasio aspek | 43 (H:V) | Gaya Bentuk | ||
| Lubang & Brackets: | Lubang pemasangan wajah (2-Φ3.4, 2-R1.7) di sisi kiri, bezel kanan | |||
| Fitur Lainnya: | Berat badan | 550 g | Permukaan | - |
| Sistem sinyal: | CMOS/TTL (1 ch, 8-bit) | Tegangan Logis | - | |||
|---|---|---|---|---|---|---|
| Sinyal Listrik: | Input tegangan | 3.3/5.0V (Typ.) ((VDD) | Input saat ini | 160/170mA (jenis) | ||
| Fitur antarmuka: | Jenis | Konektor | Posisi | - | ||
| Detail konektor: | Merek | Model | Pin Pitch | Pin | Jumlah | Konfigurasi |
| HRS | DF9B-41P-1V | 1.0 mm | 41 pin | 1 pcs | ||
| Fitur lampu latar belakang: | Bentuk Lampu | Tepat | Jenis lampu | CCFL | Waktu Hidup | 40K (Type) (Jam) |
|---|---|---|---|---|---|---|
| Penggantian | - | Jumlah | 2 pcs | Posisi | Jenis lampu tepi (atas dan bawah) | |
| Lampu listrik: | Input tegangan | 590V (jenis) | Input saat ini | 5.5/6.0mA (jenis./maks.) | ||
| Frekuensi | 30/70KHz (Min./Max.) | Tegangan kick-off | 1130/1280V (Max.) ((Ta=+25/0°C) | |||
| Konsumsi | 6.5W (Typ.) | |||||
| Fitur antarmuka: | Jenis | Konektor | Posisi | - | Pengemudi lampu | Tidak. |
| Detail antarmuka: | Merek | Model | Pin Pitch | Pin | Jumlah | Konfigurasi |
| JST | BHR-03VS-1 | 4.0 mm | 3 pin | 2 pcs | BLL-3PINS-HNL | |

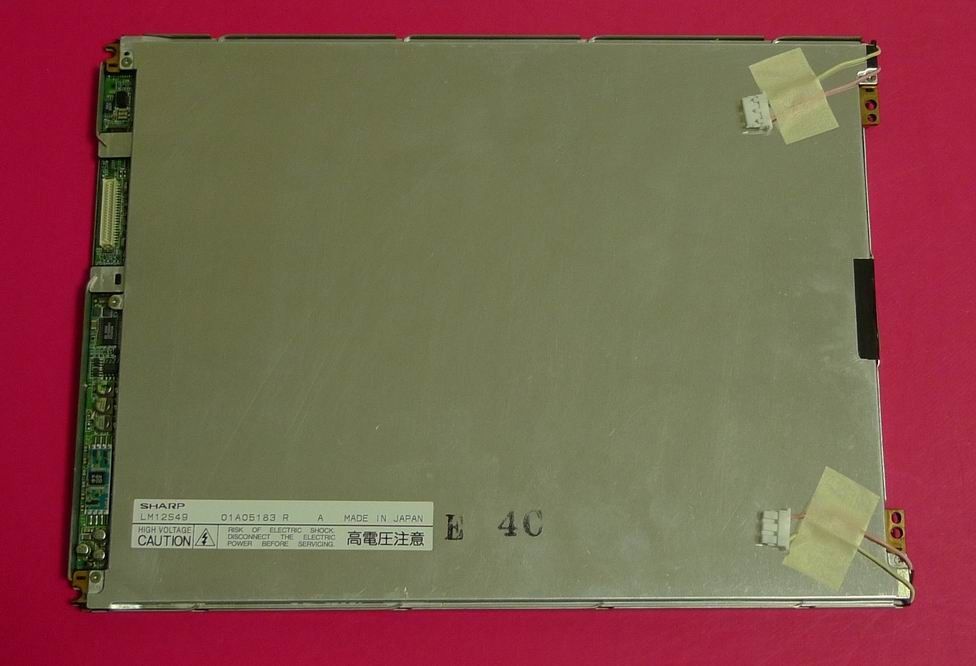

LM12S49 mendukung tampilan800 ((RGB) × 600(SVGA) dengan rasio aspek 4: 3 (W: H), yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 246 ((W) × 184.5 ((H) mm, ukuran garis besar 275 ((W) × 202.5 ((H) × 8.5 ((D) mm, ukuran area tampilan 250.6 ((W) × 189.1 ((H) mm, berat bersih 550g. Sebagai STN, Biasanya Hitam, Transmissive LCM produk, LM12S49 dapat memberikan 185 cd/m2 tampilan kecerahan 40:1 rasio kontras transmisif, 30/30/15/25 (Typ.)(CR≥5) (L/R/U/D) sudut pandang, dan waktu respons 220/80 (Typ.)(Tr/Td) ms., sehingga menyajikan palet warna.Produk ini mengadopsi 2 pcs CCFL sebagai backlight systerm yang ditempatkan sebagai tipe Edge light (Top dan Bottom) dan memiliki waktu hidup kerja 40K jam, driver lampu latar eksternal diperlukan secara tambahan.
