Detail produk:
|
| Ukuran Panel: | 5.7 inci | Model Panel: | LM32019P |
|---|---|---|---|
| Kecerahan: | 70 cd/m² (Biasa) | Pembukaan Bezel: | 121,0(L)×91,6(T) mm |
| Resolusi: | 320×240, QVGA, 70PPI | Antarmuka Sinyal: | Data paralel (4-bit), 12 pin FPC |
| Lingkungan: | Suhu operasi: 0 ~ 45 °C; Suhu penyimpanan: -25 ~ 60 °C | Jenis lampu: | 1 pcs CCFL, 15K jam, Tanpa Sopir |
| Menyoroti: | Layar LCD TFT Tajam SVGA,Panel LCD Industri XGA,Layar LCD TFT LVDS |
||
| Informasi dasar: | Merek panel | SHARP | Model panel | LM32019P |
|---|---|---|---|---|
| Ukuran Diagonal | 5.7" | Aplikasi | ||
| Jenis panel | FSTN-LCD, LCM | Model Alias | - | |
| Keandalan: | Operasi Temp. | 0 ~ 45 °C | Suhu penyimpanan. | -25 ~ 60 °C |
| Informasi Dasar: | Cahaya | 70 cd/m2 (Typ.) | Rasio Kontras | 101:1 (Typ.) (Transmissive) |
|---|---|---|---|---|
| Sudut pandang | 25/25/15/30 (tipe) | Mode optik | STN, Hitam / Putih (Negatif), Transmissive | |
| Arah Melihat | - | Waktu Tanggapan | 350/170 (Typ.) ((Tr/Td) (ms) | |
| Kinerja Warna: | Kromatisitas | - | Nomor Warna | Monochrome |
| Suhu Warna | - | Keseragaman Putih | 1.30/1.50 (Jenis./Max.) ((5 poin) |
| Fitur Pixel: | Format piksel | 320×240 [QVGA] | Titik Pitch | 0.360×0.360 mm (H×V) |
|---|---|---|---|---|
| Konfigurasi | persegi panjang | Pixel Pitch | 0.360×0.360 mm (H×V) [70PPI] | |
| Ukuran Mekanis: | Area Tampilan | 115.17 × 86,37 mm (H × V) | Daerah Bezel | 121.0 × 91,6 mm (H × V) |
| Outline Dim. | 166 × 109 mm (H × V) | kedalaman garis besar | 7.5 (Max.) mm | |
| Fitur garis besar: | Faktor Bentuk | persegi panjang datar | Orientasi | Jenis lanskap |
| Rasio aspek | 43 (H:V) | Gaya Bentuk | ||
| Lubang & Brackets: | Lubang pemasangan wajah (3-Φ3.0, 1-Φ2.8) | |||
| Fitur Lainnya: | Berat badan | 160g (jenis) | Permukaan | - |
| Sistem sinyal: | Data paralel (4-bit) | Tegangan Logis | - | |||
|---|---|---|---|---|---|---|
| Sinyal Listrik: | Input tegangan | 5.0V (jenis) | Input saat ini | 1.2mA (Typ.) | ||
| Konsumsi | 46/70mW (Typ./Max.) | |||||
| Fitur antarmuka: | Jenis | FPC | Posisi | - | ||
| Rincian FPC: | Merek | Model | Pin Pitch | Pin | Jumlah | Konfigurasi |
| 1.25 mm | 12 pin | 1 pcs | ||||
| Fitur lampu latar belakang: | Bentuk Lampu | - | Jenis lampu | CCFL | Waktu Hidup | 15K (Type) (Jam) |
|---|---|---|---|---|---|---|
| Penggantian | - | Jumlah | 1 pcs | Posisi | Jenis lampu tepi | |
| Lampu listrik: | Input tegangan | 290±29V | Input saat ini | 5.0±1mA | ||
| Frekuensi | 20/60KHz (Min./Max.) | Tegangan kick-off | 900V (Max.) ((Ta=+25°C) | |||
| Konsumsi | 1.45W (Typ.) | |||||
| Fitur antarmuka: | Jenis | Konektor | Posisi | - | Pengemudi lampu | Tidak. |
| Detail antarmuka: | Merek | Model | Pin Pitch | Pin | Jumlah | Konfigurasi |
| JST | BHR-03VS-1 | 4.0 mm | 3 pin | 1 pcs | BLL-3PINS-HNL | |

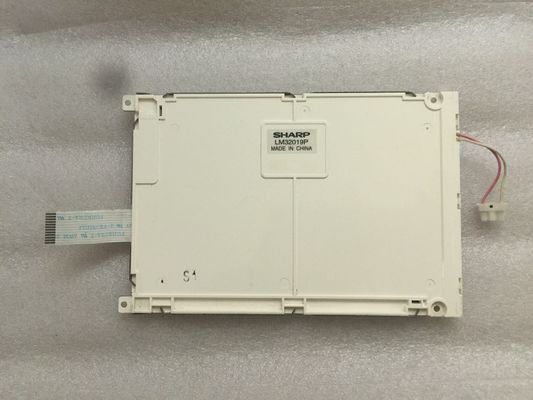

LM32019P mendukung tampilan320×240(QVGA) dengan rasio aspek 4: 3 (W: H), yang pikselnya disusun dalam bentuk persegi panjang.ukuran area penayangan 121.0(W) × 91.6(H) mm, berat bersih 160g (Typ.). Sebagai STN, Hitam / Putih (Negatif), produk LCM Transmissive, LM32019P dapat memberikan 70 cd / m2 tampilan kecerahan 10: 1 rasio kontras transmissive,25/25/15/30 (Jenis.(CR≥4) (L/R/U/D) sudut pandang, dan waktu respons 350/170 (Typ.) ((Tr/Td) ms., sehingga menyajikan palet warna Monochrome.Produk ini mengadopsi 1 pcs CCFL sebagai backlight systerm yang ditempatkan sebagai tipe Edge cahaya dan memiliki waktu hidup kerja 15K jam, driver lampu latar eksternal diperlukan secara tambahan.
