Detail produk:
|
Ukuran panel: | 5.5 inci | Model Panel: | LM32C04P |
---|---|---|---|
Kecerahan: | 170 cd / m² (Typ.) | Antarmuka sinyal: | Data Paralel (8-bit), Konektor 20 pin |
Jenis lampu: | 2 pcs CCFL, Tanpa Pengemudi | Resolusi: | 320 (RGB) × 240, QVGA, 72PPI |
jenis panel: | CSTN-LCD, LCM | Lingkungan Hidup: | Operating Temp.: 0 ~ 60 °C ; Suhu Operasi: 0 ~ 60 ° C; Storage Temp.: -25 ~ 65 °C |
Cahaya Tinggi: | Layar LCD TFT Tajam SVGA,Panel LCD Industri XGA,Layar LCD TFT LVDS |
Ukuran layar : | 5,5" | |||
---|---|---|---|---|
Fitur Piksel: | Nomor Piksel | Format Piksel | Titik Pitch (H×V) | Pitch Piksel (H×V) |
320(RGB)×240, QVGA | Garis Vertikal RGB | 0,116 × 0,348 mm | 0,348×0,348 mm [72PPI] | |
Ukuran Mekanik: | Area Tampilan (H×V) | Pembukaan Bezel (H×V) | Dimensi Keseluruhan (H×V) | Kedalaman keseluruhan |
111,36 × 83,52 mm | 115,6 × 87,6 mm | 149,2 × 116,4 mm | 24,8 mm | |
Fitur Garis Besar: | Bentuk Bentuk | Rasio Aspek (H:V) | Orientasi | Gaya Bentuk |
Persegi Panjang Datar | 4:3 | Jenis lanskap | ||
Spek lainnya: | Massa | Penutup Panel | Pengobatan permukaan | |
320g (Ketik.) | - | - |
Fitur lampu belakang: | Tipe | Posisi | Hidup (Jam) | Jumlah | Bentuk | Penggantian |
---|---|---|---|---|---|---|
CCFL | Jenis cahaya langsung | - | 2 buah | - | - | |
Listrik CCFL: | Tegangan Masukan | Masukan Arus | Konsumsi daya | |||
340±40V | 7.0±1mA | 4.8/6.1W (Ketik./Maks.) | ||||
Frekuensi operasi | Tegangan Startup | |||||
20/60KHz (Min./Maks.) | 1100/1400V (Maks.)(Ta=+25/0℃) | |||||
Fitur Antarmuka: | Status Pengemudi CCFL | Tipe Fisik | Posisi Antarmuka | |||
Tidak | Penyambung | - | ||||
Detail Antarmuka Interface | Nama merk | Nama model | Jumlah | pin | Pin Pitch | Konfigurasi Pin |
JST | S3B-XH-A | 1 buah | 3 pin | 2,5 mm | BLL-3PINS-LNH | |
JST | S3B-XH-A | 1 buah | 3 pin | 2,5 mm | BLL-3PINS-HNL |
Informasi dasar : | pencahayaan | Mode kerja | Rasio Kontras |
---|---|---|---|
170 cd/m² (Ketik) | STN, Biasanya Hitam | 20:1 (Ketik.) (Transmisif) | |
Pemandangan yang bagus di | Sudut Pandang | Waktu merespon | |
- | - | 150/50 (Ketik)(Tr/Td) (md) | |
Warna Tampilan: | Temperatur warna: | Warna Dukungan | Koordinat Warna |
8558K | Warna | X:0.290;Y: 0,300 |
Sinyal Listrik: | Tegangan Masukan | Masukan Arus | Konsumsi daya | |||
---|---|---|---|---|---|---|
5.0V (Ketik.) | 24.7mA (Ketik.) | 420/620mW (Ketik./Maks.) | ||||
Fitur Antarmuka: | Jenis Sinyal | Tipe Fisik | Posisi Antarmuka | |||
Data Paralel (8-bit) | Penyambung | - | ||||
Detail Antarmuka: | Nama merk | Nama model | Jumlah | pin | Pin Pitch | Konfigurasi Pin |
Kyocera Elco | 00-6200-207-032-800 | 1 buah | 20 pin | 1,0 mm |

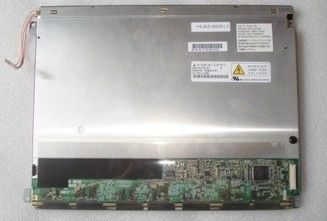

LM32C04P mendukung tampilan 320 (RGB) × 240(QVGA) dengan rasio aspek 4:3 (W:H), yang pikselnya disusun dalam RGB Vertical Stripe.Untuk detail mekanis, fitur area aktif 111,36(W)×83,52(H) mm, ukuran garis luar 149,2(W)×116.4(H) mm, ukuran area tampilan 115,6(W)×87.6(H) mm, berat bersih 320g (Typ.).Sebagai produk LCM STN, Biasanya Hitam, LM32C04P dapat memberikan kecerahan layar 170 cd/m², rasio kontras transimissive 20:1, dan waktu respons 150/50 (Typ.)(Tr/Td) ms., sehingga menghadirkan palet Warna warna.Produk ini mengadopsi 2 pcs CCFL sebagai sistem backlight yang ditempatkan sebagai tipe Direct light, diperlukan tambahan driver backlight eksternal.
