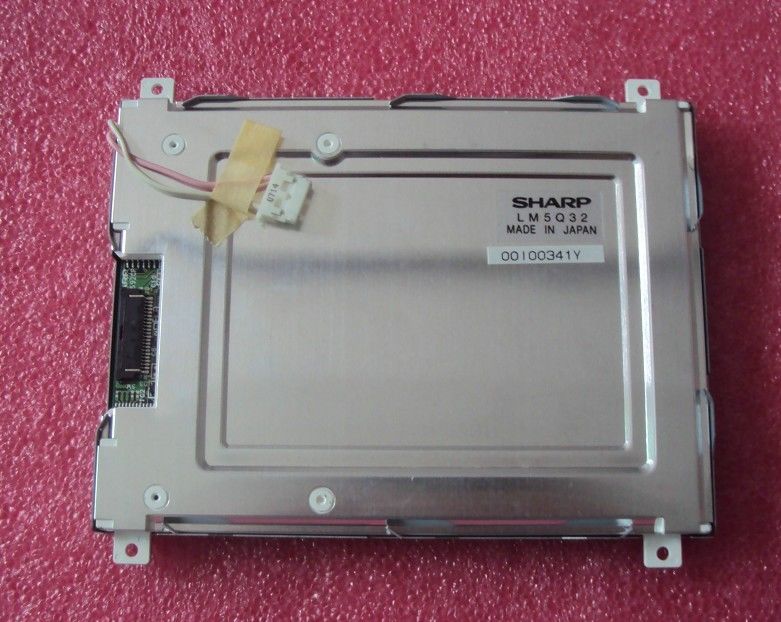

Detail produk:
|
| Merk Panel: | Tajam | Model Panel: | LM5Q32 |
|---|---|---|---|
| Kecerahan: | 120 cd/m² (Biasa) | Resolusi: | 320(RGB)×240, QVGA, 80PPI |
| Ukuran Panel: | 5.0" | Jenis lampu: | 1 pcs CCFL, 15K jam, Tanpa Sopir |
| Antarmuka Sinyal: | Data Paralel (8-bit), Konektor 20 pin | Lingkungan: | Operating Temp.: 0 ~ 50 °C ; Suhu Pengoperasian: 0 ~ 50 °C; Storage Temp.: -25 ~ 65 |
| Menyoroti: | Layar LCD TFT Tajam SVGA,Panel LCD Industri XGA,Layar LCD TFT LVDS |
||
| Informasi Dasar: | Cahaya | 120 cd/m2 (Typ.) | Rasio Kontras | 301:1 (Typ.) (Transmissive) |
|---|---|---|---|---|
| Sudut pandang | 35/35/15/25 (jenis) | Mode optik | STN, Biasanya Hitam, Transmissive | |
| Arah Melihat | Jam 6 | Waktu Tanggapan | 150/50 (Typ.) ((Tr/Td) (ms) | |
| Kinerja Warna: | Kromatisitas | Wx:0.290"Wy:0.300 | Nomor Warna | Warna |
| Suhu Warna | 8558K | Keseragaman Putih | - |
| Fitur Pixel: | Format piksel | 320 ((RGB) × 240 [QVGA] | Titik Pitch | 0.105 × 0,315 mm (H × V) |
|---|---|---|---|---|
| Konfigurasi | Strip Vertikal RGB | Pixel Pitch | 0.315 × 0,315 mm (H × V) [80PPI] | |
| Ukuran Mekanis: | Area Tampilan | 100.8×75.6 mm (H×V) | Daerah Bezel | 103.4 × 78,3 mm (H × V) |
| Outline Dim. | 134 × 113 mm (H × V) | kedalaman garis besar | 10.5 (Max.) mm | |
| Fitur garis besar: | Faktor Bentuk | persegi panjang datar | Orientasi | Jenis lanskap |
| Rasio aspek | 43 (H:V) | Gaya Bentuk | ||
| Fitur Lainnya: | Berat badan | 150g (Typ.) | Permukaan | - |
| Fitur lampu latar belakang: | Bentuk Lampu | Tepat | Jenis lampu | CCFL | Waktu Hidup | 15K ((Min.) (Jam) |
|---|---|---|---|---|---|---|
| Penggantian | - | Jumlah | 1 pcs | Posisi | Jenis lampu tepi (sisi atas) | |
| Lampu listrik: | Input tegangan | 720V (jenis) | Input saat ini | 4.0±1mA | ||
| Frekuensi | 30/80KHz (Min./Max.) | Tegangan kick-off | 1280/1600V (Max.) ((Ta=+25/0°C) | |||
| Konsumsi | 2.9W (Typ.) | |||||
| Fitur antarmuka: | Jenis | Konektor | Posisi | - | Pengemudi lampu | Tidak. |
| Detail antarmuka: | Merek | Model | Pin Pitch | Pin | Jumlah | Konfigurasi |
| JST | BHR-03VS-1 | 4.0 mm | 3 pin | 1 pcs | BLL-3PINS-HNL | |
| Sistem sinyal: | Data paralel (8-bit) | Tegangan Logis | - | |||
|---|---|---|---|---|---|---|
| Sinyal Listrik: | Input tegangan | 5.0V (jenis) | Input saat ini | 3/5mA (jenis./maks.) | ||
| Konsumsi | 310/400mW (jenis./maks.) | |||||
| Fitur antarmuka: | Jenis | Konektor | Posisi | - | ||
| Detail konektor: | Merek | Model | Pin Pitch | Pin | Jumlah | Konfigurasi |
| FCI | SFR20R-1ST | 0.8 mm | 20 pin | 1 pcs | ||
LM5Q32 mendukung tampilan320 ((RGB) × 240(QVGA) dengan rasio aspek 4: 3 (W: H), yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 100,8 ((W) × 75,6 ((H) mm, ukuran garis besar 134 ((W) × 113 ((H) × 10.5 ((D) mm, ukuran area pemirsa 103,4 ((W) × 78,3 ((H) mm, berat bersih 150g (Typ.). Sebagai STN, Biasanya Hitam, produk LCM Transmissive, LM5Q32 dapat memberikan 120 cd / m2 tampilan kecerahan 30:1 rasio kontras transmisif, 35/35/15/25 (Typ.)(CR≥5) (L/R/U/D) sudut pandang, arah pandang terbaik pada jam 6, dan waktu respons 150/50 (Typ.)(Tr/Td) ms., sehingga menyajikan palet warna.Produk ini mengadopsi 1 pcs CCFL sebagai backlight systerm yang ditempatkan sebagai tipe Edge light (sisi atas) dan memiliki waktu hidup kerja 15K jam, driver lampu latar eksternal diperlukan secara tambahan.
