Detail produk:
|
| Merek: | Tajam | Model: | LM5Q32R |
|---|---|---|---|
| Pencahayaan: | 120 cd/m² (Biasa) | Ukuran Diagonal: | 5.0INCH |
| Sumber cahaya: | CCFL [1 pcs], 15K jam, W/O Driver | Format Piksel: | 320 ((RGB) × 240 [QVGA] 80PPI |
| Tipe Antarmuka: | Data Paralel (8-bit), Konektor 20 pin | Lingkungan: | Suhu operasi: 0 ~ 60 °C; Suhu penyimpanan: -25 ~ 65 °C |
| Menyoroti: | Layar LCD TFT Tajam SVGA,Panel LCD Industri XGA,Layar LCD TFT LVDS |
||
| Ukuran layar: | 5.0" | |||
|---|---|---|---|---|
| Fitur Pixel: | Jumlah piksel | Format piksel | Titik Pitch (H × V) | Pixel Pitch (H × V) |
| 320 ((RGB) × 240, QVGA | Strip Vertikal RGB | 0.105×0.315 mm | 0.315×0.315 mm [80PPI] | |
| Ukuran Mekanis: | Area Tampilan (H × V) | Pembukaan bezel (H × V) | Dimensi keseluruhan (H × V) | Total Kedalaman |
| 100.8×75.6 mm | 103.4 × 78,3 mm | 134 × 113 mm | 10.5 (Max.) mm | |
| Fitur garis besar: | Bentuk Bentuk | Rasio aspek (H: V) | Orientasi | Gaya Bentuk |
| persegi panjang datar | 4:3 | Jenis lanskap | ||
| Spesifikasi lainnya: | Massa | Tutup panel | Pengolahan Permukaan | |
| 150g (Typ.) | - | - | ||
| Informasi Dasar: | Luminance | Mode Kerja | Rasio Kontras |
|---|---|---|---|
| 120 cd/m2 (Typ.) | STN, Biasanya Hitam, Transmissive | 301:1 (Typ.) (Transmissive) | |
| Pemandangan yang baik di | Sudut pandang | Waktu Tanggapan | |
| Jam 6 | 35/35/15/25 (jenis) | 150/50 (Typ.) ((Tr/Td) (ms) | |
| Warna Display: | Suhu warna: | Warna Dukungan | Koordinat warna |
| 8558K | Warna | X:0.290; Y:0.300 |
| Sinyal Listrik: | Tegangan Masuk | Input Current | Konsumsi Daya | |||
|---|---|---|---|---|---|---|
| 5.0V (jenis) | 3/5mA (jenis./maks.) | 310/400mW (jenis./maks.) | ||||
| Fitur antarmuka: | Jenis sinyal | Jenis Fisik | Posisi antarmuka | |||
| Data paralel (8-bit) | Konektor | - | ||||
| Detail antarmuka: | Nama merek | Nama Model | Jumlah | Pin | Pin Pitch | Konfigurasi Pin |
| FCI | SFR20R-1ST | 1 pcs | 20 pin | 0.8 mm | ||
| Fitur lampu latar belakang: | Jenis | Posisi | Kehidupan ((Jam) | Jumlah | Bentuk | Penggantian |
|---|---|---|---|---|---|---|
| CCFL | Jenis lampu tepi (sisi atas) | 15K ((Min.) | 1 pcs | Tepat | - | |
| CCFL Electrical: | Tegangan Masuk | Input Current | Konsumsi Daya | |||
| 720V (jenis) | 4.0±1mA | 2.9W (Typ.) | ||||
| Frekuensi Operasi | Tegangan Mulai | |||||
| 30/80KHz (Min./Max.) | 1280/1600V (Max.) ((Ta=+25/0°C) | |||||
| Fitur antarmuka: | Negara CCFL Pengemudi | Jenis Fisik | Posisi antarmuka | |||
| Tidak. | Konektor | - | ||||
| Detail antarmuka | Nama merek | Nama Model | Jumlah | Pin | Pin Pitch | Konfigurasi Pin |
| JST | BHR-03VS-1 | 1 pcs | 3 pin | 4.0 mm | BLL-3PINS-LNH | |

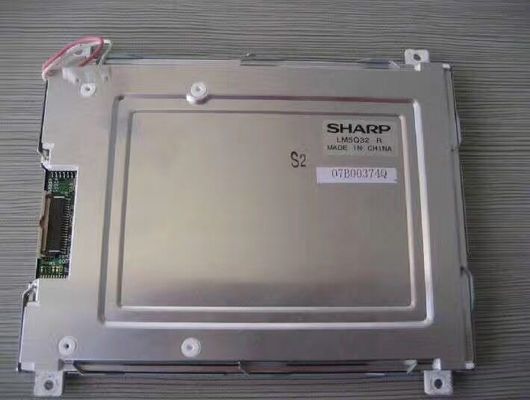

LM5Q32R mendukung tampilan320 ((RGB) × 240(QVGA) dengan rasio aspek 4: 3 (W: H), yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 100,8 ((W) × 75,6 ((H) mm, ukuran garis besar 134 ((W) × 113 ((H) × 10.5 ((D) mm, ukuran area tampilan 103,4 ((W) × 78,3 ((H) mm, berat bersih 150g (Typ.). Sebagai STN, Biasanya Hitam, produk LCM Transmissive, LM5Q32R dapat memberikan 120 cd/m2 tampilan kecerahan 30:1 rasio kontras transmisif, 35/35/15/25 (Typ.)(CR≥5) (L/R/U/D) sudut pandang, arah pandang terbaik pada jam 6, dan waktu respons 150/50 (Typ.)(Tr/Td) ms., sehingga menyajikan palet warna.Produk ini mengadopsi 1 pcs CCFL sebagai backlight systerm yang ditempatkan sebagai tipe Edge light (sisi atas) dan memiliki waktu hidup kerja 15K jam, driver lampu latar eksternal diperlukan secara tambahan.
