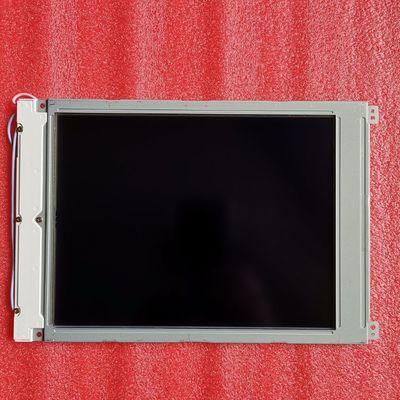

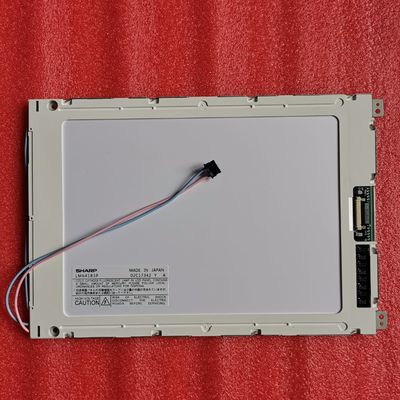

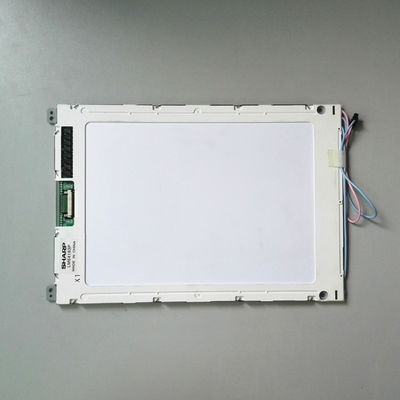

Detail produk:
|
Pabrikan: | Tajam | Nama model: | LM64183P |
---|---|---|---|
Format Pixel: | Empat persegi panjang | jenis panel: | FSTN-LCD, LCM |
Ukuran layar: | 9,4 " | Resolusi: | 640 × 480, VGA, 84PPI |
Kecerahan: | 70 cd / m² (Biasa) | Jenis lampu: | 1 pcs CCFL, 10K jam, Tanpa Pengemudi |
Antarmuka sinyal: | Data Paralel (4-bit), Konektor 15 pin | Lingkungan Hidup: | Operating Temp.: 0 ~ 45 °C ; Suhu Operasi: 0 ~ 45 ° C; Storage Temp.: -25 ~ 60 °C |
Cahaya Tinggi: | Layar LCD TFT Tajam SVGA,Panel LCD Industri XGA,Layar LCD TFT LVDS |
Informasi dasar : | Merek | Model | Tipe | Model Alias |
---|---|---|---|---|
TAJAM | LM64183P | FSTN-LCD, LCM | - | |
Keandalan: | RoHS | Suhu Operasional | Suhu Penyimpanan | Ketahanan Getaran |
0 ~ 45 °C | -25 ~ 60 °C | - |
Informasi dasar : | Kecerahan | Modus operasi | Rasio Kontras |
---|---|---|---|
70 cd/m² (Tips) | STN, Hitam/Putih (Negatif), Transmisif | 11:1 (Ketik.) (Transmisif) | |
Sudut Pandang (L/R/U/D) | Melihat Arah | Kecepatan Respon | |
20/25/25/15 (Ketik.)(CR>4) | - | 350/200 (Ketik)(Tr+/Td) (md) | |
Warna Tampilan: | Temperatur warna | Jumlah Warna | Chromaticity warna putih |
- | Satu warna | - |
Fitur Lampu Latar: | Tipe | Posisi | Bentuk | Jumlah | Hidup (Jam) | Penggantian |
---|---|---|---|---|---|---|
CCFL | Jenis lampu tepi (Sisi bawah) | - | 1 buah | 10K (Min.) | - | |
Listrik CCFL: | Masukan Saat Ini | Masukan Tegangan | Konsumsi | |||
5.0mA (Ketik.) | 360V (Ketik.) | 1,8W (Ketik.) | ||||
Fitur Antarmuka: | Posisi | Tipe | Pengemudi CCFL | |||
- | Penyambung | Tidak | ||||
Detail Antarmuka Interface | Merek | Model | Jumlah | Pin Pitch | pin | Tugas Pin |
MITSUMI | M63M83-04 | 1 buah | 2,5 mm | 4 pin | BLL-4PINS-LNNH |
Ukuran Panel: | 9,4 inci | |||
---|---|---|---|---|
Fitur Piksel: | Resolusi | Pengaturan Piksel | Titik Pitch (P×T) | Pitch Piksel (P×T) |
640×480, VGA | Empat persegi panjang | 0,30 × 0,30 mm | 0,30 × 0,30 mm [84PPI] | |
Ukuran Mekanik: | Area Aktif (P×T) | Area Bezel (P×T) | Dimensi Garis Besar (P × T) | Garis Besar Kedalaman |
191,97×143,97 mm | 201,4×153,4 mm | 260 × 174 mm | 7.0 (Maks.) mm | |
Fitur Garis Besar: | Bentuk Gaya | Rasio Aspek | Orientasi | Gaya Bentuk |
Persegi Panjang Datar | 4:3 (P : H) | Jenis lanskap | ||
Fiksasi: | Lubang pemasangan muka (4-Φ3.5) | |||
Fitur lainnya : | Penutup Panel | Bobot | Permukaan | |
- | 340g (Ketik.) | - |
Sinyal Listrik: | Masukan Saat Ini | Masukan Tegangan | Konsumsi | |||
---|---|---|---|---|---|---|
24mA (Tips) | 5.0V (Ketik.) | 380/580mW (Ketik./Maks.) | ||||
Fitur Antarmuka: | Posisi | Tipe | Antarmuka | |||
- | Penyambung | Data Paralel (4-bit) | ||||
Antarmuka Sinyal: | Merek | Model | Jumlah | Pin Pitch | pin | Tugas Pin |
moleks | 53261-1510 | 1 buah | 1,25 mm | 15 pin |
LM64183P mendukung tampilan 640 × 480(VGA) dengan aspek rasio 4:3 (W:H), yang pikselnya disusun dalam Rectangle.Adapun detail mekanis, fitur area aktif 191,97(W)×143,97(H) mm, ukuran garis 260(W)×174(H) mm, ukuran area tampilan 201,4(W)×153,4(H) mm, berat bersih 340g (Typ.).Sebagai produk LCM STN, Hitam/Putih (Negatif), Transmissive, LM64183P dapat memberikan kecerahan layar 70 cd/m² rasio kontras transimissive 11:1, 20/25/25/15 (Typ.)(CR>4) (L/ Sudut pandang R/U/D) , dan waktu respons 350/200 (Typ.)(Tr+/Td) md., sehingga menghadirkan palet warna Monokrom.Produk ini mengadopsi 1 pcs CCFL sebagai sistem backlight yang ditempatkan sebagai jenis Edge light (sisi Bawah) dan memiliki waktu kerja 10K jam, driver backlight eksternal juga diperlukan.LM64183P menggunakan Parallel Data (4-bit) sebagai sistem input sinyalnya, yang dihubungkan oleh 15 pin Connector dengan tegangan catu daya 5.0V (Typ.).
