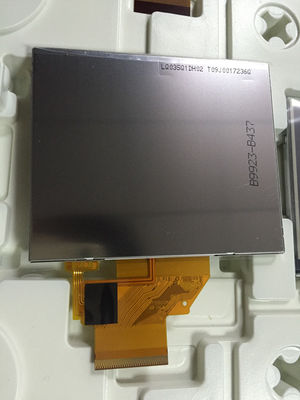

Detail produk:
|
Pabrikan: | Tajam | Nama model: | LQ035Q1DH02 |
---|---|---|---|
Luminance: | 400 (Typ.) (Cd / m²) | Pengaturan: | RGB Vertical Stripe |
Ukuran layar: | 3,5 inci | Lampu latar: | 7S1P WLED, Tidak Ada Driver |
Area Aktif (mm): | 70,56 × 52,92 (H × V) | Max. Maks. Ratings Peringkat: | Suhu Penyimpanan: -30 ~ 85 ° C Suhu Operasi: -10 ~ 70 ° C |
Cahaya Tinggi: | Layar LCD TFT Tajam SVGA,Panel LCD Industri XGA,Layar LCD TFT LVDS |
Info dasar : | Merek Panel | TAJAM | Model Panel | LQ035Q1DH02 |
---|---|---|---|---|
Ukuran Diagonal | 3,5" | Aplikasi | ||
Jenis Panel | a-Si TFT-LCD , LCM | Model Alias | - | |
Keandalan: | Suhu Operasi | -10 ~ 70 °C | Suhu Penyimpanan | -30 ~ 85 °C |
Informasi dasar : | Kecerahan | 400 cd/m² (Tips) | Rasio Kontras | 300:1 (Ketik.) (Transmisif) |
---|---|---|---|---|
Sudut Pandang | 45/45/20/55 (Ketik.)(CR≥10) | Mode Optik | TN, Biasanya Putih, Transmisif | |
Melihat Arah | jam 6 | Waktu merespon | 30/30 (Ketik)(Tr/Td) (md) | |
Kinerja Warna: | Kromatisitas | Lx: 0,310;Wy: 0,340 | Nomor Warna | 262K (6-bit) |
Temperatur warna | 6551K | Keseragaman Putih | 1,25/1,43 (Ketik/Maks.)(9 poin) |
Fitur Piksel: | Format Piksel | 320(RGB)×240 [QVGA] | Titik Pitch | 0,0735×0,2205 mm (H×V) |
---|---|---|---|---|
Konfigurasi | Garis Vertikal RGB | Pitch Piksel | 0,2205×0,2205 mm (T×V) [115PPI] | |
Ukuran Mekanik: | Area Tampilan | 70,56×52,92 mm (T×V) | Area Bingkai | 71,16×53,52 mm (T×V) |
Garis Besar Redup. | 76,9×63,9 mm (T×V) | Garis Besar Kedalaman | 4,5±0,2 mm | |
Fitur Garis Besar: | Faktor Bentuk | Persegi Panjang Datar | Orientasi | Jenis lanskap |
Rasio Aspek | 4:3 (H:V) | Gaya Bentuk | ||
Layar sentuh : | Titik sentuh | 1 poin | Sinyal TP | - |
Pengendali TP | Tanpa pengontrol sentuh | Layar sentuh | Sentuhan Resistif 4-kawat | |
Fitur lainnya : | Bobot | 43.0g (Ketik.) | Permukaan | Antiglare, Lapisan keras (2H) |
Sistem Sinyal: | RGB paralel (1 ch, 6-bit) + SPI | Tegangan Logika | - | |||
---|---|---|---|---|---|---|
Sinyal Listrik: | Masukan Tegangan | 1.8/3.3V (Ketik.)(VDDIO/VCI) | Masukan Saat Ini | 0,003/8.0mA (Ketik.)(IVDDIO/IVCI) | ||
Fitur Antarmuka: | Tipe | FPC | Posisi | - | ||
Rincian FPC: | Merek | Model | Pin Pitch | pin | Jumlah | Konfigurasi |
0,3 mm | 67 pin | 1 buah |
Fitur lampu belakang: | Bentuk Lampu: | 1 senar | Jenis lampu: | WLED | Seumur hidup | - |
---|---|---|---|---|---|---|
Penggantian | - | Jumlah | 7S1P | Posisi | Jenis lampu tepi | |
Lampu Listrik: | Masukan Tegangan | 22.4/24.5V (Ketik./Maks.) | Masukan Saat Ini | 24mA (Tips) | ||
Konsumsi | 538mW (Tips.) | |||||
Fitur Antarmuka: | Tipe | Termasuk dalam antarmuka sinyal panel | Posisi | - | Sopir Lampu Lamp | Tidak |
LQ035Q1DH02 mendukung tampilan 320 (RGB) × 240(QVGA) dengan rasio aspek 4:3 (W:H), yang pikselnya disusun dalam RGB Vertical Stripe.Untuk detail mekanis, fitur area aktif 70,56(W)×52,92(H) mm, ukuran garis luar 76,9(W)×63.9(H)×4.7(D) mm, ukuran area tampilan 71.16(W)×53.52 (H) mm, dengan permukaan treament Antiglare, Hard coating (2H), berat bersih 43.0g (Typ.).Sebagai produk LCM Transmissive TN, Biasanya Putih, LQ035Q1DH02 dapat memberikan kecerahan layar 400 cd/m², rasio kontras transimissive 300:1, 45/45/20/55 (Typ.)(CR≥10) (L/R/U/ D) sudut pandang, arah pandang terbaik pada pukul 6 , dan waktu respons 30/30 (Typ.)(Tr/Td) ms.Skala abu-abu atau kecerahan sub-piksel ditentukan dengan sinyal skala abu-abu 6-bit untuk setiap titik, sehingga menghadirkan palet 262 ribu warna, juga dengan kinerja gamut warna 48% (NTSC).Produk ini mengadopsi 7S1P WLED sebagai sistem backlight yang ditempatkan sebagai jenis Edge light, driver backlight eksternal juga diperlukan.
