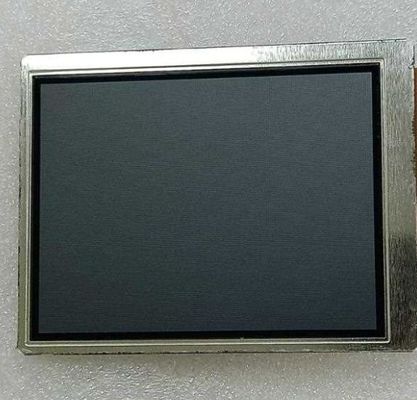

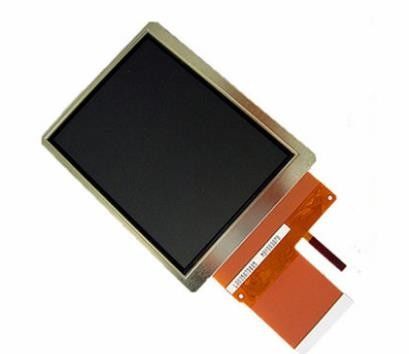

Detail produk:
|
| Model Panel: | LQ035Q7DB02R | Merk Panel: | Tajam |
|---|---|---|---|
| Ukuran Panel: | 3,5 inci | Resolusi: | 240(RGB)×320, QVGA, 113PPI |
| Kecerahan: | 50 cd/m² (Biasa) | Antarmuka Sinyal: | RGB paralel (1 ch, 6-bit), 50 pin FPC |
| Jenis lampu: | WLED, 10K jam, tanpa sopir | Lingkungan: | Operating Temp.: -10 ~ 60 °C ; Suhu Pengoperasian: -10 ~ 60 °C; Storage Temp.: -25 |
| Menyoroti: | LCM 240 × 320RGB Sharp TFT LCD Panel,50nits Sharp TFT LCD Panel,LQ035Q7DB02R |
||
LQ035 Seri LQ035Q7DB03R LQ035Q7DB03F LQ035Q7DB03 LQ035Q7DB02R LQ035Q7DB02
| Ukuran layar: | 3.5" | |||
|---|---|---|---|---|
| Fitur Pixel: | Jumlah piksel | Format piksel | Titik Pitch (H × V) | Pixel Pitch (H × V) |
| 240 ((RGB) × 320, QVGA | Strip Vertikal RGB | 00,0745 × 0,2235 mm | 0.2235×0.2235 mm [113PPI] | |
| Ukuran Mekanis: | Area Tampilan (H × V) | Pembukaan bezel (H × V) | Dimensi keseluruhan (H × V) | Total Kedalaman |
| 53.64 × 71,52 mm | 57.4×75.2 mm | 65 × 85 mm | 4.5±0,3 mm | |
| Fitur garis besar: | Bentuk Bentuk | Rasio aspek (H: V) | Orientasi | Gaya Bentuk |
| persegi panjang datar | 3:4 | Jenis potret | ||

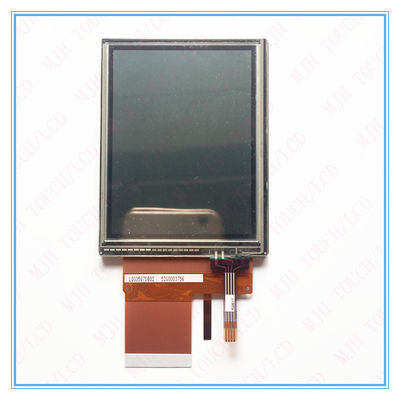

| Panel sentuh: | Titik Sentuh | Jenis sinyal | Pengontrol | Teknologi |
| 1 poin | - | Tanpa touch controller | 4 kabel Resistive Touch | |
| Spesifikasi lainnya: | Massa | Tutup panel | Pengolahan Permukaan | |
| 50.0g (Jenis) | - | Lapisan keras (3H) | ||
| Informasi Dasar: | Luminance | Mode Kerja | Rasio Kontras |
|---|---|---|---|
| 50 cd/m2 (Typ.) | TN, Biasanya Putih, Transflektif | 701:1 (Typ.) (Transmissive) 8:1 (Typ.) (Reflektif) | |
| Pemandangan yang baik di | Sudut pandang | Waktu Tanggapan | |
| Jam 6 | 40/40/40/50 (jenis) | 30/50 (Typ.) ((Tr/Td) (ms) | |
| Warna Display: | Suhu warna: | Warna Dukungan | Koordinat warna |
| 6476K | 262K (6-bit) | X:0.310; Y:0.350 | |
| Kinerja: | Teknologi 3D | Visibilitas di Luar | Refleksi |
| - | Cahaya Matahari Bisa Dibaca | 7/11% (Min./Typ.) |
| Fitur lampu latar belakang: | Jenis | Posisi | Kehidupan ((Jam) | Jumlah | Bentuk | Penggantian |
|---|---|---|---|---|---|---|
| WLED | Jenis lampu tepi | 10K ((Typ.) | - | - | - | |
| WLED Electrical: | Tegangan Masuk | Input Current | Konsumsi Daya | |||
| 21.6V (Typical), 24V (Max.) | 15/20mA (jenis./maks.) | 324mW (Typ.) | ||||
| Fitur antarmuka: | Negara pengemudi WLED | Jenis Fisik | Posisi antarmuka | |||
| Tidak. | FPC | - | ||||
| Detail antarmuka | Nama merek | Nama Model | Jumlah | Pin | Pin Pitch | Konfigurasi Pin |
| 1 pcs | 5 pin | 0.5 mm | BLE-5PINS-ANNCN | |||
| Sinyal Listrik: | Tegangan Masuk | Input Current | Konsumsi Daya | |||
|---|---|---|---|---|---|---|
| 5.0/3.3/15.0/-10.0V (jenis) ((VSHA/VSHD/VDD/VEE) | 3.0/2.0/0.10/-0.10mA (jenis) ((ISHA/ISHD/IDD/IEE) | - | ||||
| Fitur antarmuka: | Jenis sinyal | Jenis Fisik | Posisi antarmuka | |||
| RGB paralel (1 ch, 6-bit) | FPC | - | ||||
| Detail antarmuka: | Nama merek | Nama Model | Jumlah | Pin | Pin Pitch | Konfigurasi Pin |
| 1 pcs | 50 pin | 0.5 mm | ||||
LQ035Q7DB02R mendukung tampilan240 ((RGB) × 320(QVGA) dengan rasio aspek 3:4 (W:H), yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 53,64 ((W) × 71,52 ((H) mm, ukuran garis besar 65 ((W) × 85 ((H) × 4.8 ((D) mm, ukuran area melihat 57,4 ((W) × 75,2 ((H) mm, dengan perawatan permukaan lapisan keras (3H), berat bersih 50,0 g (tipe). sebagai TN, biasanya putih, produk LCM Transflektif,LQ035Q7DB02R dapat memberikan 50 cd/m2 tampilan kecerahan 701:1 rasio kontras transmissive, 8:1 (Typ.) rasio kontras reflektif, 40/40/40/50 (Typ.) ((CR≥2) (L/R/U/D) sudut pandang, arah pandang terbaik pada pukul 6, dan waktu respons 30/50 (Typ.) ((Tr/Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6 bit untuk setiap titik, sehingga menyajikan palet 262K warna.Produk ini mengadopsi WLED sebagai backlight systerm yang ditempatkan sebagai tipe lampu Edge dan memiliki waktu hidup kerja 10K jam, driver lampu latar eksternal diperlukan secara tambahan.
