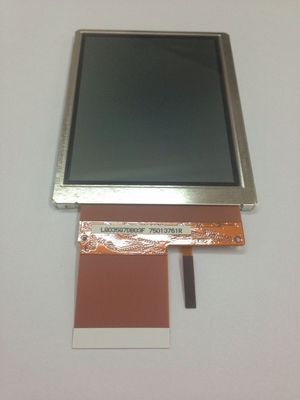

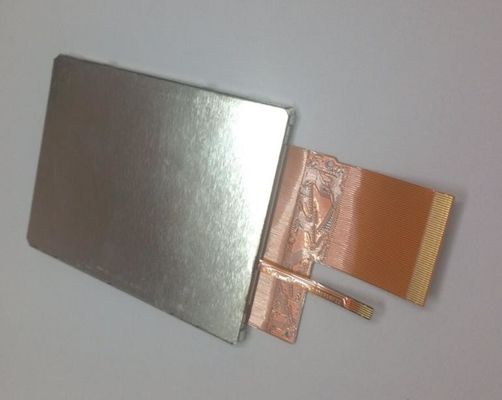

Detail produk:
|
| Model Panel: | LQ035Q7DB03 | Merk Panel: | Tajam |
|---|---|---|---|
| Kecerahan: | 55 cd/m² (Biasa) | Ukuran Panel: | 3,5 inci |
| Antarmuka Sinyal: | RGB paralel (1 ch, 6-bit), 50 pin FPC | Jenis lampu: | WLED, 10K jam, tanpa sopir |
| Resolusi: | 240(RGB)×320, QVGA, 113PPI | Lingkungan: | Operating Temp.: -10 ~ 60 °C ; Suhu Pengoperasian: -10 ~ 60 °C; Storage Temp.: -25 |
| Menyoroti: | Layar LCD Sharp TFT 55nits,Layar LCD Sharp TFT 240 × 320RGB,Layar LCD Sharp LCM 3 |
||
LQ035 Seri LQ035Q7DB03R LQ035Q7DB03F LQ035Q7DB03 LQ035Q7DB02R LQ035Q7DB02
| Informasi Dasar: | Luminansi (cd/m2) | Sudut pandang (L/R/U/D) | Waktu tanggap (ms) |
|---|---|---|---|
| 55 (jenis) | 40/40/40/50 (jenis) | 30/50 (Typ.) ((Tr/Td) | |
| Pemandangan terbaik pada | Mode Tampilan | Rasio Kontras | |
| Jam 6 | TN, Biasanya Putih, Transflektif | 85: 1 (Typical) (Transmissive) 15:1 (Typical) (Reflective) | |
| Warna Display: | Suhu Warna | Tampilkan Warna | Koordinat Putih |
| 6066K | 262K (6-bit) | X:0.320; Y:0.340 | |
| Kinerja: | Teknologi 3D | Visibilitas sinar matahari | Refleksi |
| - | Cahaya Matahari Bisa Dibaca | 8/13% (Min./Typ.) |
| Fitur lampu: | Jenis | Posisi | Jumlah | Bentuk | Kehidupan ((Jam) | Pergantian lampu |
|---|---|---|---|---|---|---|
| WLED | Jenis lampu tepi | - | - | 10K ((Typ.) | - | |
| WLED Electrical: | Pasokan Tegangan | Pasokan Saat Ini | Kekuatan | |||
| 21.6V (Typical), 24V (Max.) | 15/20mA (jenis./maks.) | 324mW (Typ.) | ||||
| Fitur antarmuka: | Posisi | Pengemudi lampu latar | Jenis | |||
| - | Tidak. | FPC | ||||
| Detail antarmuka: | Merek | Model | Pin Pitch | Jumlah Pin | Jumlah | Konfigurasi |
| 0.5 mm | 5 pin | 1 pcs | BLE-5PINS-ANNCN | |||
| Ukuran panel: | 3.5" | |||
|---|---|---|---|---|
| Fitur Pixel: | Format piksel | Konfigurasi Pixel | Pixel Pitch (mm) | Titik Pitch (mm) |
| 240 ((RGB) × 320 [QVGA] | Strip Vertikal RGB | 0.2235×0.2235 [113PPI] | 0.0745 x 0.2235 | |
| Ukuran Mekanis: | Area Aktif (mm) | Luas Bezel (mm) | Dimensi garis besar (mm) | Kedalaman garis besar (mm) |
| 53.64 ((H) × 71.52 ((V) | 57.4 ((H) × 75.2 ((V) | 65 ((H) × 85 ((V) | 30,4 ± 0,3 mm | |
| Fitur garis besar: | Faktor Bentuk | Orientasi | Rasio aspek | Gaya Bentuk |
| persegi panjang datar | Jenis potret | 34 (H:V) | ||
| Rincian lainnya: | Berat badan | Tutup panel | Pengobatan | |
| 40.0g (Jenis) | - | Lapisan keras (3H) | ||
| Panel Mengemudi Listrik: | Pasokan Tegangan | Pasokan Saat Ini | Kekuatan | |||
|---|---|---|---|---|---|---|
| 5.0/3.3/15.0/-10.0V (jenis) ((VSHA/VSHD/VDD/VEE) | 3.0/2.0/0.10/-0.10mA (jenis) ((ISHA/ISHD/IDD/IEE) | - | ||||
| Fitur antarmuka: | Posisi | Sinyal | Jenis | |||
| - | RGB paralel (1 ch, 6-bit) | FPC | ||||
| Rincian FPC: | Merek | Model | Pin Pitch | Jumlah Pin | Jumlah | Konfigurasi |
| 0.5 mm | 50 pin | 1 pcs | ||||
LQ035Q7DB03 mendukung tampilan240 ((RGB) × 320(QVGA) dengan rasio aspek 3:4 (W:H), yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 53,64 ((W) × 71,52 ((H) mm, ukuran garis besar 65 ((W) × 85 ((H) × 3.7 ((D) mm, ukuran area melihat 57,4 ((W) × 75,2 ((H) mm, dengan perawatan permukaan lapisan keras (3H), berat bersih 40,0 g (tipe). sebagai TN, biasanya putih, produk LCM Transflektif,LQ035Q7DB03 bisa memberikan 55 cd/m2 tampilan kecerahan 851:1 rasio kontras transmisi, 15:1 (Typ.) rasio kontras reflektif, 40/40/40/50 (Typ.)) ((Tr/Td) msSkala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6 bit untuk setiap titik, sehingga menyajikan palet warna 262K.Produk ini mengadopsi WLED sebagai backlight systerm yang ditempatkan sebagai tipe lampu Edge dan memiliki waktu hidup kerja 10K jam, driver lampu latar eksternal diperlukan secara tambahan.
