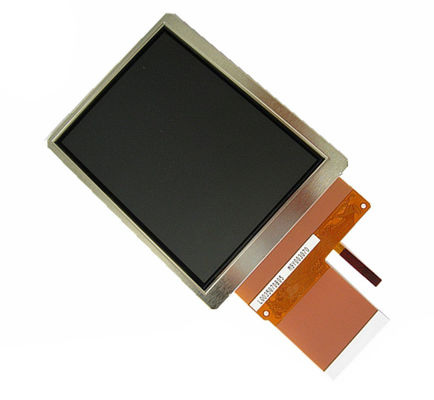

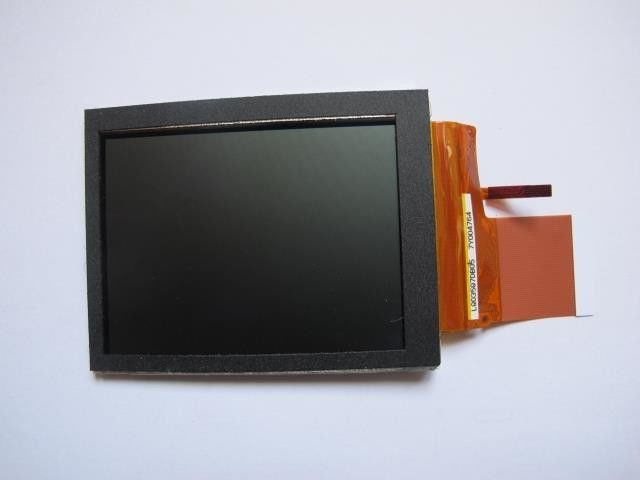

Detail produk:
|
| Merk Panel: | Tajam | Model Panel: | LQ035Q7DB05 |
|---|---|---|---|
| Resolusi: | 240×320RGB | Ukuran Panel: | 3,5 inci |
| Kecerahan: | 160 cd/m² (Biasa) | Antarmuka Sinyal: | RGB paralel (1 ch, 6-bit), 50 pin FPC |
| Jenis lampu: | 6S1P WLED, 10K jam, tanpa sopir | Lingkungan: | Operating Temp.: -10 ~ 60 °C ; Suhu Pengoperasian: -10 ~ 60 °C; Storage Temp.: -25 |
| Menyoroti: | Layar LCD Tft 240 × 320RGB,Layar Lcd Tft 160nits,Panel Layar LCM LCM Tajam |
||
LQ035 Seri LQ035Q7DH02 LQ035Q7DH01 LQ035Q7DB06M LQ035Q7DB06 LQ035Q7DB05
| Fitur Pixel: | Format piksel | 240 ((RGB) × 320 [QVGA] | Titik Pitch | 0.0745 × 0,2235 mm (H × V) |
|---|---|---|---|---|
| Konfigurasi | Strip Vertikal RGB | Pixel Pitch | 0.2235 × 0,2235 mm (H × V) [113PPI] | |
| Ukuran Mekanis: | Area Tampilan | 53.64 × 71,52 mm (H × V) | Daerah Bezel | 57.4×75.2 mm (H×V) |
| Outline Dim. | 65 × 85 mm (H × V) | kedalaman garis besar | 30,4 ± 0,3 mm | |
| Fitur garis besar: | Faktor Bentuk | persegi panjang datar | Orientasi | Jenis potret |
| Rasio aspek | 34 (H:V) | Gaya Bentuk | ||
| Fitur Lainnya: | Berat badan | 40.0g (Jenis) | Permukaan | Lapisan keras (3H) |
| Informasi Dasar: | Cahaya | 160 cd/m2 (Typ.) | Rasio Kontras | 851:1 (Typ.) (Transmissive) 15:1 (Typ.) (Reflektif) |
|---|---|---|---|---|
| Sudut pandang | 40/40/40/50 (jenis) | Mode optik | TN, Biasanya Putih, Transflektif | |
| Arah Melihat | Jam 6 | Waktu Tanggapan | 30/50 (Typ.) ((Tr/Td) (ms) | |
| Kinerja Warna: | Kromatisitas | Wx:0.300"Wy:0.320 | Nomor Warna | 262K (6-bit) |
| Suhu Warna | 7351K | Keseragaman Putih | - | |
| Kinerja Display: | Visibilitas di Luar | Cahaya Matahari Bisa Dibaca | Transmittansi | - |
| Tipe 3D | - | Refleksi | 8/13% (Min./Typ.) |
| Fitur lampu latar belakang: | Bentuk Lampu | 1 string | Jenis lampu | WLED | Waktu Hidup | 10K (Type) (Jam) |
|---|---|---|---|---|---|---|
| Penggantian | - | Jumlah | 6S1P | Posisi | Jenis lampu tepi | |
| Lampu listrik: | Input tegangan | 19.2/21.0V (jenis./maks.) | Input saat ini | 20mA (Typ.) | ||
| Konsumsi | 384mW (Typ.) | |||||
| Fitur antarmuka: | Jenis | FPC | Posisi | - | Pengemudi lampu | Tidak. |
| Detail antarmuka: | Merek | Model | Pin Pitch | Pin | Jumlah | Konfigurasi |
| 0.5 mm | 5 pin | 1 pcs | BLE-5PINS-ANNCN | |||
| Sistem sinyal: | RGB paralel (1 ch, 6-bit) | Tegangan Logis | - | |||
|---|---|---|---|---|---|---|
| Sinyal Listrik: | Input tegangan | 5.0/3.3/15.0/-10.0V (jenis) ((VSHA/VSHD/VDD/VEE) | Input saat ini | 3.0/2.0/0.05/-0.05mA (jenis) ((ISHA/ISHD/IDD/IEE) | ||
| Fitur antarmuka: | Jenis | FPC | Posisi | - | ||
| Rincian FPC: | Merek | Model | Pin Pitch | Pin | Jumlah | Konfigurasi |
| 0.5 mm | 50 pin | 1 pcs | ||||
LQ035Q7DB05 mendukung tampilan240 ((RGB) × 320(QVGA) dengan rasio aspek 3:4 (W:H), yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 53,64 ((W) × 71,52 ((H) mm, ukuran garis besar 65 ((W) × 85 ((H) × 3.7 ((D) mm, ukuran area melihat 57,4 ((W) × 75,2 ((H) mm, dengan perawatan permukaan lapisan keras (3H), berat bersih 40,0 g (tipe). sebagai TN, biasanya putih, produk LCM Transflektif,LQ035Q7DB05 bisa memberikan 160 cd/m2 tampilan kecerahan 851:1 rasio kontras transmisi, 15:1 (Typ.) rasio kontras reflektif, 40/40/40/50 (Typ.)) ((Tr/Td) msSkala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6 bit untuk setiap titik, sehingga menyajikan palet warna 262K.Produk ini mengadopsi 6S1P WLED sebagai systerm backlight yang ditempatkan sebagai tipe lampu Edge dan memiliki waktu hidup kerja 10K jam, driver lampu latar eksternal diperlukan secara tambahan.
