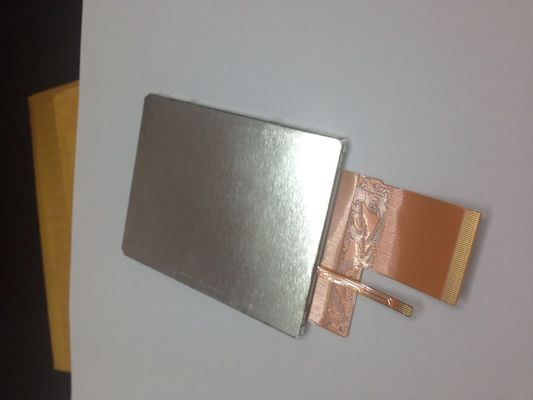

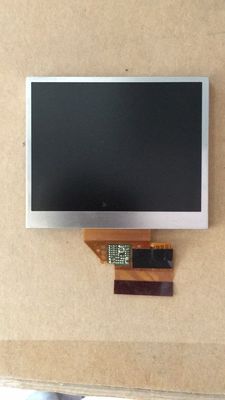

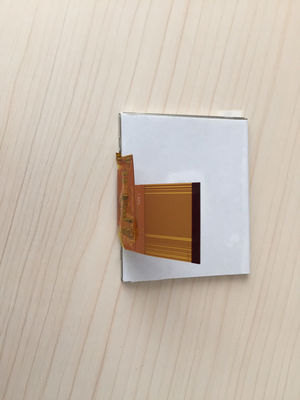

Detail produk:
|
| Produsen: | Tajam | Nama model: | LQ035Q7DB06 |
|---|---|---|---|
| Pencahayaan: | 130 cd/m² (Biasa) | Ukuran layar: | 3,5 inci |
| Jenis Sinyal: | RGB paralel (1 ch, 6-bit), 50 pin FPC | Lampu latar: | 6S1P WLED, 10K jam, Tanpa Driver |
| Nomor Piksel: | 240 ((RGB) × 320 (QVGA) 113PPI | Max. Maks. Ratings Peringkat: | suhu penyimpanan: -25 ~ 70 °C suhu operasi: -10 ~ 60 °C |
| Menyoroti: | Panel LCD TFT Tajam 240 × 320RGB,Panel LCD TFT Tajam 130nits,Panel Lcd Industri LCM 3 |
||
LQ035 Seri LQ035Q7DH02 LQ035Q7DH01 LQ035Q7DB06M LQ035Q7DB06 LQ035Q7DB05
| Ukuran panel: | 3.5 inci | |||
|---|---|---|---|---|
| Fitur Pixel: | Resolusi | Pengaturan piksel | Titik Pitch (W × H) | Pixel Pitch (W × H) |
| 240 ((RGB) × 320, QVGA | Strip Vertikal RGB | 00,0745 × 0,2235 mm | 0.2235×0.2235 mm [113PPI] | |
| Ukuran Mekanis: | Area Aktif (W × H) | Area Bezel (W × H) | Dimensi garis besar (W × H) | kedalaman garis besar |
| 53.64 × 71,52 mm | 57.4×75.2 mm | 65 × 85 mm | 4.5±0,3 mm | |
| Fitur garis besar: | Gaya Bentuk | Rasio aspek | Orientasi | Gaya Bentuk |
| persegi panjang datar | 34 (W: H) | Jenis potret | ||
| Layar sentuh: | Titik Sentuh | Pengontrol TP | Jenis sinyal | Teknologi sentuhan |
| 1 poin | Tanpa touch controller | - | 4 kabel Resistive Touch | |
| Fitur Lainnya: | Tutup panel | Berat badan | Permukaan | |
| - | 50.0g (Jenis) | Lapisan keras (3H) | ||
| Informasi Dasar: | Cahaya | Mode Operasi | Rasio Kontras |
|---|---|---|---|
| 130 cd/m2 (Typ.) | TN, Biasanya Putih, Transflektif | 851:1 (Typ.) (Transmissive) 8:1 (Typ.) (Reflektif) | |
| Sudut pandang ((L/R/U/D) | Arah Melihat | Kecepatan Tanggapan | |
| 40/40/40/50 (jenis) | Jam 6 | 30/50 (Typ.) ((Tr/Td) (ms) | |
| Warna Display: | Suhu Warna | Jumlah warna | Warna putih |
| 7351K | 262K (6-bit) | X:0.300; Y:0.320 | |
| Kinerja: | Tipe 3D | Visibilitas di Luar | Refleksi |
| - | Cahaya Matahari Bisa Dibaca | 7/11% (Min./Typ.) |
| Sinyal Listrik: | Input saat ini | Input tegangan | Konsumsi | |||
|---|---|---|---|---|---|---|
| 3.0/2.0/0.05/-0.05mA (jenis) ((ISHA/ISHD/IDD/IEE) | 5.0/3.3/15.0/-10.0V (jenis) ((VSHA/VSHD/VDD/VEE) | - | ||||
| Fitur antarmuka: | Posisi | Jenis | Antarmuka | |||
| - | FPC | RGB paralel (1 ch, 6-bit) | ||||
| Antarmuka Sinyal: | Merek | Model | Jumlah | Pin Pitch | Pin | Penugasan Pin |
| 1 pcs | 0.5 mm | 50 pin | ||||
| Fitur lampu latar: | Jenis | Posisi | Bentuk | Jumlah | Kehidupan ((Jam) | Penggantian |
|---|---|---|---|---|---|---|
| WLED | Jenis lampu tepi | 1 string | 6S1P | 10K ((Typ.) | - | |
| WLED Electrical: | Input saat ini | Input tegangan | Konsumsi | |||
| 15/20mA (jenis./maks.) | 21.6/24V (jenis./maks.) | 324mW (Typ.) | ||||
| Fitur antarmuka: | Posisi | Jenis | Pengemudi WLED | |||
| - | FPC | Tidak. | ||||
| Detail antarmuka | Merek | Model | Jumlah | Pin Pitch | Pin | Penugasan Pin |
| 1 pcs | 0.5 mm | 5 pin | BLE-5PINS-ANNCN | |||
LQ035Q7DB06 mendukung tampilan240 ((RGB) × 320(QVGA) dengan rasio aspek 3:4 (W:H), yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 53,64 ((W) × 71,52 ((H) mm, ukuran garis besar 65 ((W) × 85 ((H) × 4.8 ((D) mm, ukuran area melihat 57,4 ((W) × 75,2 ((H) mm, dengan perawatan permukaan lapisan keras (3H), berat bersih 50,0 g (tipe). sebagai TN, biasanya putih, produk LCM Transflektif,LQ035Q7DB06 bisa memberikan 130 cd/m2 tampilan kecerahan 851:1 rasio kontras transmissive, 8:1 (Typ.) rasio kontras reflektif, 40/40/40/50 (Typ.) ((CR≥2) (L/R/U/D) sudut pandang, arah pandang terbaik pada pukul 6, dan waktu respons 30/50 (Typ.) ((Tr/Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6 bit untuk setiap titik, sehingga menyajikan palet 262K warna.Produk ini mengadopsi 6S1P WLED sebagai systerm backlight yang ditempatkan sebagai tipe lampu Edge dan memiliki waktu hidup kerja 10K jam, driver lampu latar eksternal diperlukan secara tambahan.
