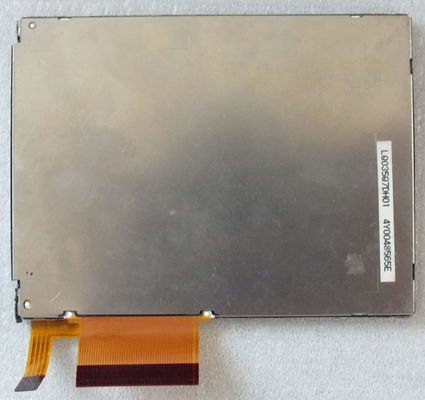

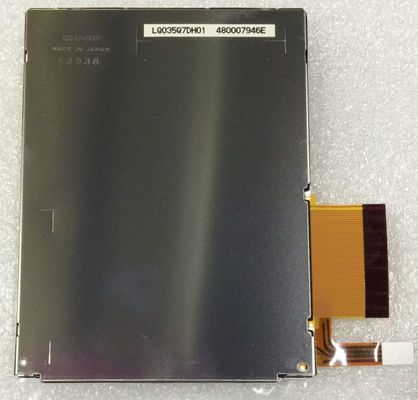

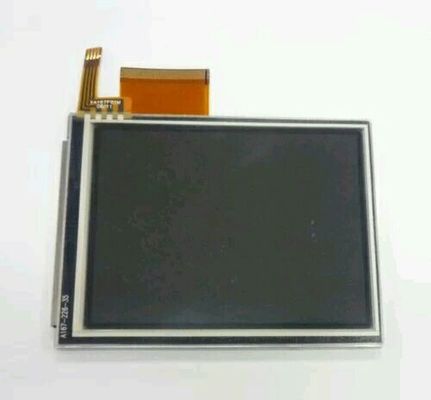

Detail produk:
|
| Model Panel: | LQ035Q7DH01 | Merk Panel: | Tajam |
|---|---|---|---|
| Resolusi: | 240(RGB)×320, QVGA, 113PPI | Ukuran Panel: | 3,5 inci |
| Antarmuka Sinyal: | RGB paralel (1 ch, 6-bit), 50 pin FPC | Jenis lampu: | WLED, 10K jam, tanpa sopir |
| Kecerahan: | 100cd/m² | Lingkungan: | Suhu operasi: -10 ~ 70 °C; Suhu penyimpanan: -25 ~ 70 °C |
| Sudut pandang: | 40/40/40/50 (Biasa.)(CR≥2) | ||
| Menyoroti: | Panel LCD Sharp TFT 240 × 320RGB,Panel LCD Sharp TFT 100cd / M2,LQ035Q7DH01 |
||
LQ035 Seri LQ035Q7DH02 LQ035Q7DH01 LQ035Q7DB06M LQ035Q7DB06 LQ035Q7DB05
| Informasi Dasar: | Merek | Model | Jenis | Model Alias |
|---|---|---|---|---|
| SHARP | LQ035Q7DH01 | a-Si TFT-LCD, LCM | - | |
| Keandalan: | RoHS | Suhu operasi | Suhu penyimpanan | Resistensi Getaran |
| -10 ~ 70 °C | -25 ~ 70 °C | - |
| Informasi Dasar: | Cahaya | Mode Operasi | Rasio Kontras |
|---|---|---|---|
| 100 cd/m2 (Typ.) | TN, Biasanya Putih, Transflektif | 701:1 (Typ.) (Transmissive) 4:1 (Typ.) (Reflektif) | |
| Sudut pandang ((L/R/U/D) | Arah Melihat | Kecepatan Tanggapan | |
| 40/40/40/50 (jenis) | Jam 6 | 30/50 (Typ.) ((Tr/Td) (ms) | |
| Warna Display: | Suhu Warna | Jumlah warna | Warna putih |
| - | 262K (6-bit) | - | |
| Kinerja: | Tipe 3D | Visibilitas di Luar | Refleksi |
| - | Cahaya Matahari Bisa Dibaca | 2.5/4% (Min./Typ.) |
| Ukuran panel: | 3.5 inci | |||
|---|---|---|---|---|
| Fitur Pixel: | Resolusi | Pengaturan piksel | Titik Pitch (W × H) | Pixel Pitch (W × H) |
| 240 ((RGB) × 320, QVGA | Strip Vertikal RGB | 00,0745 × 0,2235 mm | 0.2235×0.2235 mm [113PPI] | |
| Ukuran Mekanis: | Area Aktif (W × H) | Area Bezel (W × H) | Dimensi garis besar (W × H) | kedalaman garis besar |
| 53.64 × 71,52 mm | 57.4×75.2 mm | 65 × 86,2 mm | 40,0±0,2 mm | |
| Fitur garis besar: | Gaya Bentuk | Rasio aspek | Orientasi | Gaya Bentuk |
| persegi panjang datar | 34 (W: H) | Jenis potret | ||
| Layar sentuh: | Titik Sentuh | Pengontrol TP | Jenis sinyal | Teknologi sentuhan |
| 1 poin | Tanpa touch controller | - | 4 kabel Resistive Touch | |
| Fitur Lainnya: | Tutup panel | Berat badan | Permukaan | |
| - | 45.0g (Jenis) | Lapisan keras (3H) | ||
| Sinyal Listrik: | Input saat ini | Input tegangan | Konsumsi | |||
|---|---|---|---|---|---|---|
| 3.0/1.5/0.05/-0.05mA (jenis) ((ISHA/ISHD/IDD/IEE) | 5.0/3.3/15.0/-10.0V (jenis) ((VSHA/VSHD/VDD/VEE) | - | ||||
| Fitur antarmuka: | Posisi | Jenis | Antarmuka | |||
| - | FPC | RGB paralel (1 ch, 6-bit) | ||||
| Antarmuka Sinyal: | Merek | Model | Jumlah | Pin Pitch | Pin | Penugasan Pin |
| 1 pcs | 0.5 mm | 50 pin | ||||
| Fitur lampu latar: | Jenis | Posisi | Bentuk | Jumlah | Kehidupan ((Jam) | Penggantian |
|---|---|---|---|---|---|---|
| WLED | Jenis lampu tepi | - | - | 10K ((Typ.) | - | |
| WLED Electrical: | Input saat ini | Input tegangan | Konsumsi | |||
| 15/20mA (jenis./maks.) | 21.6V (Typical), 25.2V (Max.) | 324mW (Typ.) | ||||
| Fitur antarmuka: | Posisi | Jenis | Pengemudi WLED | |||
| - | Termasuk dalam antarmuka sinyal panel | Tidak. | ||||
LQ035Q7DH01adalah3.5 incidiagonal a-Si produk layar TFT-LCD dariPintar, dengan lampu latar WLED terintegrasi, tanpa driver lampu latar, layar sentuh 4-kabel Resistive Touch.LQ035Q7DH01 mendukung tampilan240 ((RGB) × 320(QVGA) dengan rasio aspek 3:4 (W:H), yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 53,64 ((W) × 71,52 ((H) mm, ukuran garis besar 65 ((W) × 86,2 ((H) × 4.2 ((D) mm, ukuran area melihat 57,4 ((W) × 75,2 ((H) mm, dengan perawatan permukaan lapisan keras (3H), berat bersih 45,0 g (tipe). sebagai TN, biasanya putih, produk LCM Transflektif,LQ035Q7DH01 bisa memberikan 100 cd/m2 tampilan kecerahan 701:1 rasio kontras transmissive, 4:1 (Typ.) rasio kontras reflektif, 40/40/40/50 (Typ.) ((CR≥2) (L/R/U/D) sudut pandang, arah pandang terbaik pada pukul 6, dan waktu respons 30/50 (Typ.) ((Tr/Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6 bit untuk setiap titik, sehingga menyajikan palet 262K warna.Produk ini mengadopsi WLED sebagai backlight systerm yang ditempatkan sebagai tipe lampu Edge dan memiliki waktu hidup kerja 10K jam, driver lampu latar eksternal diperlukan secara tambahan.
