Detail produk:
|
| Ukuran Panel: | 3.8 inci | Model Panel: | LQ038Q7DB03R |
|---|---|---|---|
| Merk Panel: | Tajam | Kecerahan: | 90cd/m2 |
| Jenis lampu: | 9S1P WLED, 10K jam, Tanpa Driver | Antarmuka Sinyal: | RGB Paralel (1 ch, 6-bit), 61 pin FPC |
| Resolusi: | 240(RGB)×320, QVGA, 105PPI | Lingkungan: | Suhu operasi: 0 ~ 50 °C; Suhu penyimpanan: -25 ~ 70 °C |
| Menyoroti: | Panel LCD TFT LVDS,Panel Sentuh WLED LVDS TFT |
||

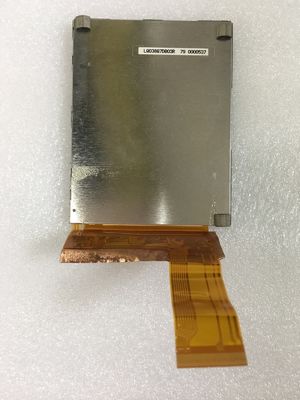

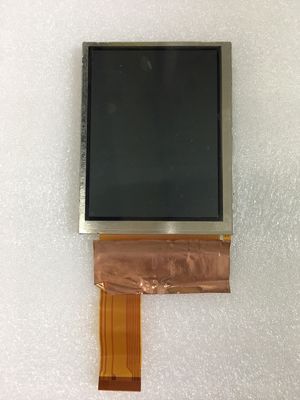

LQ038 Seri LQ038Q7DB03R LQ038Q7DB03
| Ukuran layar: | 3.8" | |||
|---|---|---|---|---|
| Fitur Pixel: | Jumlah piksel | Format piksel | Titik Pitch (H × V) | Pixel Pitch (H × V) |
| 240 ((RGB) × 320, QVGA | Strip Vertikal RGB | 0.080×0.240 mm | 0.240×0.240 mm [105PPI] | |
| Ukuran Mekanis: | Area Tampilan (H × V) | Pembukaan bezel (H × V) | Dimensi keseluruhan (H × V) | Total Kedalaman |
| 57.6×76.8 mm | 61.2×80.4 mm | 69 × 88,6 mm | 30,4 ± 0,25 mm | |
| Fitur garis besar: | Bentuk Bentuk | Rasio aspek (H: V) | Orientasi | Gaya Bentuk |
| persegi panjang datar | 3:4 | Jenis potret | ||
| Spesifikasi lainnya: | Massa | Tutup panel | Pengolahan Permukaan | |
| 42.0g (Jenis) | - | Lapisan keras (3H) | ||
| Tingkat refresh: | 60Hz |
|---|---|
| Pemindaian terbalik: | Ya (U/D, L/R) |
| Fitur lampu latar belakang: | Jenis | Posisi | Kehidupan ((Jam) | Jumlah | Bentuk | Penggantian |
|---|---|---|---|---|---|---|
| WLED | Jenis lampu tepi | 10K ((Typ.) | 9S1P | 1 string | - | |
| WLED Electrical: | Tegangan Masuk | Input Current | Konsumsi Daya | |||
| 32.4/36.0V (jenis./Max.) | 15/20mA (jenis./maks.) | 486/720mW (jenis./maks.) | ||||
| Fitur antarmuka: | Negara pengemudi WLED | Jenis Fisik | Posisi antarmuka | |||
| Tidak. | Termasuk dalam antarmuka sinyal panel | - | ||||
| Informasi Dasar: | Luminance | Mode Kerja | Rasio Kontras |
|---|---|---|---|
| 90 cd/m2 (Typ.) | TN, Biasanya Putih, Transflektif | 751:1 (Typ.) (Transmissive) 8:1 (Typ.) (Reflektif) | |
| Pemandangan yang baik di | Sudut pandang | Waktu Tanggapan | |
| Jam 6 | 40/40/40/40 (tipe) | 30/50 (Typ.) ((Tr/Td) (ms) | |
| Warna Display: | Suhu warna: | Warna Dukungan | Koordinat warna |
| 7203K | 262K (6-bit) | X:0.300; Y:0.330 | |
| 1931 Warna Gamlt: | Rasio NTSC | Cakupan sRGB | Adobe RGB Coverage |
| 18% | 24% | 18% | |
| Cakupan DCI-P3 | Cakupan Rec.2020 | Pengamatan | |
| 18% | 13% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| White Uniformity: | 1.17/1.33 (Tipe./Max.) | ||
| Kinerja: | Teknologi 3D | Visibilitas di Luar | Refleksi |
| - | Cahaya Matahari Bisa Dibaca | 7.0/11% (Min.Typ.) | |
| Sinyal Listrik: | Tegangan Masuk | Input Current | Konsumsi Daya | |||
|---|---|---|---|---|---|---|
| 5.0/3.3/15.0/-15.0V (jenis) ((VSHA/VSHD/VDD/VSS) | 5.0/1.8/0.05/-0.03mA (jenis) ((ISHA/ISHD/IDD/IEE) | 33/66mW (jenis./maks.) | ||||
| Fitur antarmuka: | Jenis sinyal | Jenis Fisik | Posisi antarmuka | |||
| RGB paralel (1 ch, 6-bit) | FPC | - | ||||
| Detail antarmuka: | Nama merek | Nama Model | Jumlah | Pin | Pin Pitch | Konfigurasi Pin |
| 1 pcs | 61 pin | |||||
LQ038Q7DB03R mendukung tampilan240 ((RGB) × 320(QVGA) dengan rasio aspek 3:4 (W:H), yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, ia memiliki area aktif 57.6 ((W) × 76.8 ((H) mm, ukuran garis besar 69 ((W) × 88.6 ((H) mm,ukuran area pemandangan 61.2 ((W) × 80.4 ((H) mm, dengan perawatan permukaan Hard coating (3H), berat bersih 42,0g (Typ.). Sebagai TN, Normal Putih, Transflektif produk LCM, LQ038Q7DB03R dapat memberikan 90 cd/m2 tampilan kecerahan 75:1 rasio kontras transmisif, 8:1 (Typ.) rasio kontras reflektif, 40/40/40/40 (Typ.) ((CR≥2) (L/R/U/D) sudut pandang, arah pandang terbaik pada jam 6, dan waktu respons 30/50 (Typ.) ((Tr/Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit untuk setiap titik, sehingga menyajikan palet 262K warna, juga dengan kinerja gamut warna 18% (NTSC).Produk ini mengadopsi 9S1P WLED sebagai systerm backlight yang ditempatkan sebagai tipe Edge light dan memiliki waktu hidup kerja 10K jam, driver lampu latar eksternal diperlukan secara tambahan.
