Detail produk:
|
| Merk Panel: | Tajam | Model Panel: | LQ043T1DG03 |
|---|---|---|---|
| Resolusi: | 480(RGB)×272, WQVGA, 128PPI | Ukuran Panel: | 4,3 inci |
| Jenis lampu: | 9S1P WLED, 7K jam, tanpa sopir | Kecerahan: | 500 cd/m² (Biasa) |
| Antarmuka Sinyal: | RGB Paralel (1 ch, 8-bit), 40 pin FPC | Lingkungan: | Suhu operasi: -10 ~ 70 °C; Suhu penyimpanan: -30 ~ 85 °C |
| Menyoroti: | Panel LCD TFT LVDS,Panel Sentuh WLED LVDS TFT |
||
LQ043 Seri LQ043T1DG03B LQ043T1DG03A LQ043T1DG03 LQ043T1DG02 LQ043T1DG01
| Informasi Dasar: | Luminansi (cd/m2) | Sudut pandang (L/R/U/D) | Waktu tanggap (ms) |
|---|---|---|---|
| 500 (Typ.) | 45/45/20/55 (jenis) | 30/30 (Jenis) | |
| Pemandangan terbaik pada | Mode Tampilan | Rasio Kontras | |
| Jam 6 | TN, Biasanya Putih, Transmissive | 300: 1 (Typ.) (Transmissive) | |
| Warna Display: | Suhu Warna | Tampilkan Warna | Koordinat Putih |
| 6551K | 16.7M (8-bit) | X:0.310; Y:0.340 | |
| Variasi Putih: | 1.25/1.43 (Tipe./Max.) | ||
| Ukuran panel: | 4.3 | |||
|---|---|---|---|---|
| Fitur Pixel: | Format piksel | Konfigurasi Pixel | Pixel Pitch (mm) | Titik Pitch (mm) |
| 480 ((RGB) × 272 [WQVGA] | Strip Vertikal RGB | 0.198×0.198 [128PPI] | 0.066 x 0.198 | |
| Ukuran Mekanis: | Area Aktif (mm) | Luas Bezel (mm) | Dimensi garis besar (mm) | Kedalaman garis besar (mm) |
| 95.04 ((H) × 53.856 ((V) | 98.7 ((H) × 57,5 ((V) | 105.5 ((H) × 67.2 ((V) | 50,05 ± 0,3 mm | |
| Fitur garis besar: | Faktor Bentuk | Orientasi | Rasio aspek | Gaya Bentuk |
| persegi panjang datar | Jenis lanskap | 16:9 (H:V) | ||
| Layar sentuh: | Pengontrol | Titik Sentuh | Antarmuka | Teknologi TP |
| Tanpa touch controller | 1 poin | - | 4 kabel Resistive Touch | |
| Rincian lainnya: | Berat badan | Tutup panel | Pengobatan | |
| 62.0g (Jenis) | - | Antiglare, Hard coating (2H) | ||
| Fitur lampu: | Jenis | Posisi | Jumlah | Bentuk | Kehidupan ((Jam) | Pergantian lampu |
|---|---|---|---|---|---|---|
| WLED | Jenis lampu tepi | 9S1P | 1 string | 7K ((Min.) | - | |
| WLED Electrical: | Pasokan Tegangan | Pasokan Saat Ini | Kekuatan | |||
| 28.8/31.5V (jenis./maks.) | 20mA (Typ.) | 123mW (maks.) | ||||
| Fitur antarmuka: | Posisi | Pengemudi lampu latar | Jenis | |||
| - | Tidak. | FPC | ||||
| Detail antarmuka: | Merek | Model | Pin Pitch | Jumlah Pin | Jumlah | Konfigurasi |
| 0.5 mm | 4 pin | 1 pcs | BLE-4PINS-CNNA | |||
| Panel Mengemudi Listrik: | Pasokan Tegangan | Pasokan Saat Ini | Kekuatan | |||
|---|---|---|---|---|---|---|
| 3.3/5.0V (jenis) ((VCC/AVDD) | 0.5/8.0mA (jenis) ((ICC/IAVDD) | - | ||||
| Tegangan untuk sinyal tampilan: | VIL≤0,2VCC; VIH≥0,8VCC | |||||
| Fitur antarmuka: | Posisi | Sinyal | Jenis | |||
| - | RGB paralel (1 ch, 8-bit) | FPC | ||||
| Rincian FPC: | Merek | Model | Pin Pitch | Jumlah Pin | Jumlah | Konfigurasi |
| 0.5 mm | 40 pin | 1 pcs | DRGB-40P1C8B-060B | |||

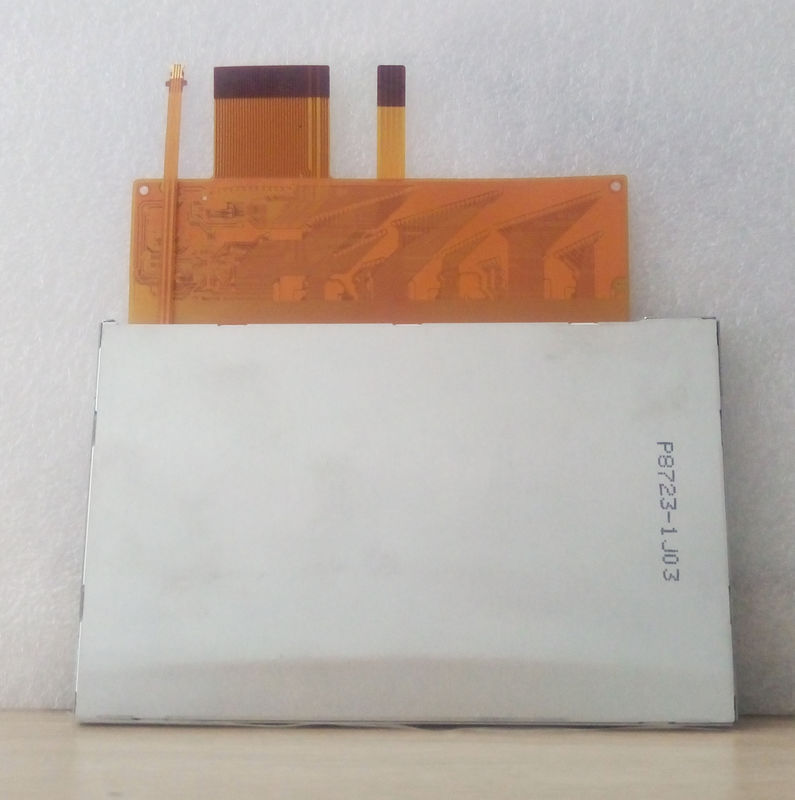

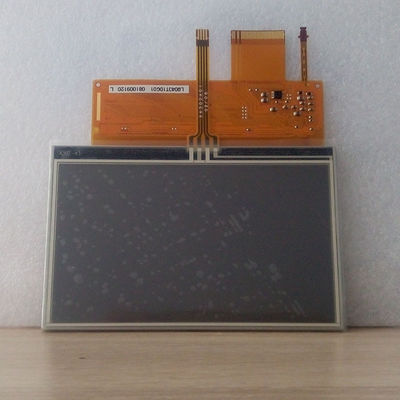

LQ043T1DG03 mendukung tampilan480 ((RGB) × 272(WQVGA) dengan rasio aspek 16:9 (W:H), yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 95,04 ((W) × 53,856 ((H) mm, ukuran garis besar 105,5 ((W) × 67.2 ((H) × 5.35 ((D) mm, ukuran area melihat 98.7 ((W) × 57.5 ((H) mm, dengan perawatan permukaan Antiglare, Hard coating (2H), berat bersih 62.0g (Typ. Sebagai TN, Normal White, Transmissive LCM produk,LQ043T1DG03 dapat memberikan 500 cd/m2 tampilan kecerahan 3001:1 rasio kontras transmissive, 45/45/20/55 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada jam 6, dan waktu respons 30/30 (Typ.) ((Tr/Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 8-bit untuk setiap titikProduk ini mengadopsi 9S1P WLED sebagai sistem backlight yang ditempatkan sebagai tipe lampu Edge dan memiliki waktu hidup kerja 7K jam,driver lampu latar eksternal diperlukan secara tambahan.
