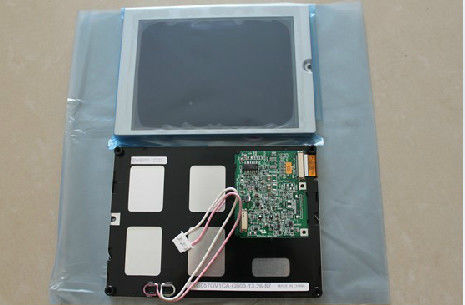

Detail produk:
|
| Merk Panel: | Tajam | Model Panel: | LQ057Q3DG01 |
|---|---|---|---|
| Resolusi: | 320 ((RGB) × 240, QVGA, 70PPI | Kecerahan: | 320 cd/m² (Biasa) |
| Ukuran Panel: | 5.7 inci | Jenis lampu: | WLED 5S4P, 30K jam |
| Antarmuka Sinyal: | CMOS (1 ch, 6-bit), Konektor 33 pin | Lingkungan: | Suhu operasi: -30 ~ 70 °C; Suhu penyimpanan: -30 ~ 70 °C |
| Menyoroti: | QVGA Sharp TFT LCD Display,Symmetry Sharp TFT Panel |
||
LQ057 Seri LQ057Q3DG02 LQ057Q3DG01 LQ057Q3DC12 LQ057Q3DC11 LQ057Q3DC03
| Informasi Dasar: | Luminansi (cd/m2) | Sudut pandang (L/R/U/D) | Waktu tanggap (ms) |
|---|---|---|---|
| 320 (Typ.) | 80/80/80/65 (tipe) | 30/10 (Typ.) ((Tr/Td) | |
| Pemandangan terbaik pada | Mode Tampilan | Rasio Kontras | |
| Jam 12 | TN, Biasanya Putih, Transmissive | 500: 1 (Typical) (Transmissive) | |
| Warna Display: | Suhu Warna | Tampilkan Warna | Koordinat Putih |
| 6387K | 262K (6-bit) | X:0.314; Y:0.335 |
| Ukuran panel: | 5.7" | |||
|---|---|---|---|---|
| Fitur Pixel: | Format piksel | Konfigurasi Pixel | Pixel Pitch (mm) | Titik Pitch (mm) |
| 320 ((RGB) × 240 [QVGA] | Strip Vertikal RGB | 0.360×0.360 [70PPI] | 0.120 x 0.360 | |
| Ukuran Mekanis: | Area Aktif (mm) | Luas Bezel (mm) | Dimensi garis besar (mm) | Kedalaman garis besar (mm) |
| 115.2 ((H) × 86.4 ((V) | 121.0 ((H) × 92.2 ((V) | 144 ((H) × 103.8 ((V) | 13.8±0,5 mm | |
| Fitur garis besar: | Faktor Bentuk | Orientasi | Rasio aspek | Gaya Bentuk |
| persegi panjang datar | Jenis lanskap | 43 (H:V) | ||
| Layar sentuh: | Pengontrol | Titik Sentuh | Antarmuka | Teknologi TP |
| Tanpa touch controller | - | - | 4 kabel Resistive Touch | |
| Pemasangan: | Lubang pemasangan sisi (4-M2); Lubang pemasangan belakang (4 pcs) | |||
| Rincian lainnya: | Berat badan | Tutup panel | Pengobatan | |
| 255g (Max.) | - | - | ||
| Fitur lampu: | Jenis | Posisi | Jumlah | Bentuk | Kehidupan ((Jam) | Pergantian lampu |
|---|---|---|---|---|---|---|
| WLED | Jenis lampu tepi (sisi atas) | 5S4P | 4 senar | 30K ((Type.) | - | |
| WLED Electrical: | Pasokan Tegangan | Pasokan Saat Ini | Kekuatan | |||
| 16.0/17.5V (jenis./maks.) | 20mA (Typ.) | 1.28W (Typ.) | ||||
| Fitur antarmuka: | Posisi | Pengemudi lampu latar | Jenis | |||
| - | FPC | |||||
| Detail antarmuka: | Merek | Model | Pin Pitch | Jumlah Pin | Jumlah | Konfigurasi |
| 0.5 mm | 8 pin | 1 pcs | ||||
| Panel Mengemudi Listrik: | Pasokan Tegangan | Pasokan Saat Ini | Kekuatan | |||
|---|---|---|---|---|---|---|
| 3.3V (jenis) | 20/30mA (Typ.) | - | ||||
| Tegangan untuk sinyal tampilan: | 0≤VIL≤0,1VCC; 0,9VCC≤VIH≤VCC | |||||
| Fitur antarmuka: | Posisi | Sinyal | Jenis | |||
| - | CMOS (1 ch, 6-bit) | Konektor | ||||
| Detail konektor: | Merek | Model | Pin Pitch | Jumlah Pin | Jumlah | Konfigurasi |
| IRISO | IMSA-9637S-33Y902 | 0.5 mm | 33 pin | 1 pcs | DRGB-33P1C6B-040A | |
LQ057Q3DG01 mendukung tampilan320 ((RGB) × 240(QVGA) dengan rasio aspek 4: 3 (W: H), yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 115,2 ((W) × 86,4 ((H) mm, ukuran garis besar 144 ((W) × 103,8 ((H) × 14.3 ((D) mm, ukuran area tampilan 121,0 ((W) × 92,2 ((H) mm, berat bersih 255g (Max.). Sebagai TN, Biasanya Putih, produk LCM Transmissive, LQ057Q3DG01 dapat memberikan 320 cd/m2 tampilan kecerahan 500:1 rasio kontras transmisif, 80/80/80/65 (Typ.) ((CR≥5) (L/R/U/D) sudut pandang, arah pandang terbaik pada jam 12, dan waktu respons 30/10 (Typ.) ((Tr/Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit untuk setiap titikProduk ini mengadopsi 5S4P WLED sebagai sistem backlight yang ditempatkan sebagai tipe lampu Edge (sisi atas) dan memiliki waktu kerja 30K jam.
