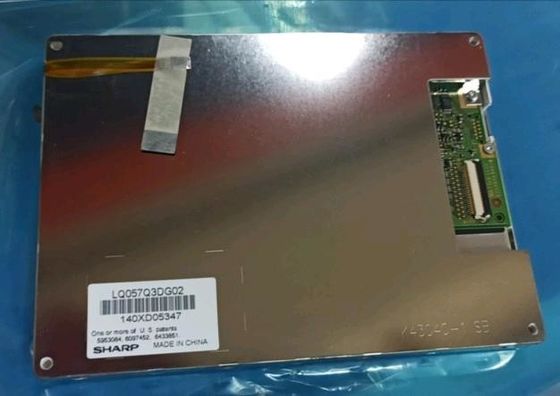

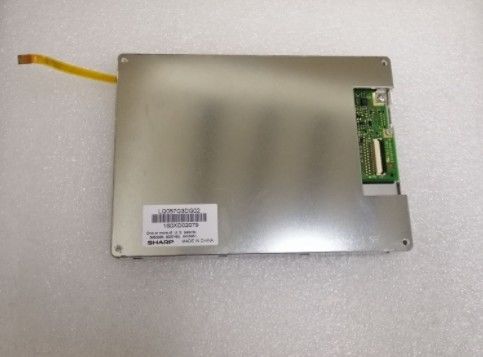

Detail produk:
|
| Model: | LQ057Q3DG02 | Merek: | Tajam |
|---|---|---|---|
| Format Piksel: | 320(RGB)×240 [QVGA] 70PPI | Ukuran Diagonal: | 5,7 inci |
| Tipe Antarmuka: | CMOS (1 ch, 6-bit), Konektor 33 pin | Sumber cahaya: | WLED [5S4P], 30K jam |
| Pencahayaan: | 400 cd/m² | Lingkungan: | Suhu operasi: -30 ~ 70 °C; Suhu penyimpanan: -30 ~ 70 °C |
| Menyoroti: | QVGA Sharp TFT LCD Display,Symmetry Sharp TFT Panel |
||
LQ057 Seri LQ057Q3DG02 LQ057Q3DG01 LQ057Q3DC12 LQ057Q3DC11 LQ057Q3DC03
| Informasi Dasar: | Nama merek | Nama Model | Jenis | Model Alias |
|---|---|---|---|---|
| SHARP | LQ057Q3DG02 | a-Si TFT-LCD, LCM | - | |
| Rating maksimum: | RoHS | Suhu operasi | Suhu penyimpanan | Tingkat getaran |
| -30 ~ 70 °C | -30 ~ 70 °C | - |
| Ukuran layar: | 5.7" | |||
|---|---|---|---|---|
| Fitur Pixel: | Jumlah piksel | Format piksel | Titik Pitch (H × V) | Pixel Pitch (H × V) |
| 320 ((RGB) × 240, QVGA | Strip Vertikal RGB | 0.120×0.360 mm | 0.360×0.360 mm [70PPI] | |
| Ukuran Mekanis: | Area Tampilan (H × V) | Pembukaan bezel (H × V) | Dimensi keseluruhan (H × V) | Total Kedalaman |
| 115.2 × 86,4 mm | 121.0 × 92,2 mm | 144 × 103,8 mm | 12.3±0,5 mm | |
| Fitur garis besar: | Bentuk Bentuk | Rasio aspek (H: V) | Orientasi | Gaya Bentuk |
| persegi panjang datar | 4:3 | Jenis lanskap | ||
| Spesifikasi lainnya: | Massa | Tutup panel | Pengolahan Permukaan | |
| 210g (Max.) | - | - | ||
| Informasi Dasar: | Luminance | Mode Kerja | Rasio Kontras |
|---|---|---|---|
| 400 cd/m2 (Typ.) | TN, Biasanya Putih, Transmissive | 5501:1 (Typ.) (Transmissive) | |
| Pemandangan yang baik di | Sudut pandang | Waktu Tanggapan | |
| Jam 12 | 80/80/80/65 (tipe) | 30/10 (Typ.) (Tr/Td) (ms) | |
| Warna Display: | Suhu warna: | Warna Dukungan | Koordinat warna |
| 6485K | 262K (6-bit) | X:0.313; Y:0.329 |
| Fitur lampu latar belakang: | Jenis | Posisi | Kehidupan ((Jam) | Jumlah | Bentuk | Penggantian |
|---|---|---|---|---|---|---|
| WLED | Jenis lampu tepi (sisi atas) | 30K ((Type.) | 5S4P | 4 senar | - | |
| WLED Electrical: | Tegangan Masuk | Input Current | Konsumsi Daya | |||
| 16.0/17.5V (jenis./maks.) | 20mA (Typ.) | 1.28W (Typ.) | ||||
| Fitur antarmuka: | Negara pengemudi WLED | Jenis Fisik | Posisi antarmuka | |||
| - | FPC | - | ||||
| Detail antarmuka | Nama merek | Nama Model | Jumlah | Pin | Pin Pitch | Konfigurasi Pin |
| 1 pcs | 8 pin | 0.5 mm | ||||
| Sinyal Listrik: | Tegangan Masuk | Input Current | Konsumsi Daya | |||
|---|---|---|---|---|---|---|
| 3.3V (jenis) | 20/30mA (Typ.) | - | ||||
| Tegangan untuk sinyal tampilan: | 0≤VIL≤0,1VCC; 0,9VCC≤VIH≤VCC | |||||
| Fitur antarmuka: | Jenis sinyal | Jenis Fisik | Posisi antarmuka | |||
| CMOS (1 ch, 6-bit) | Konektor | - | ||||
| Detail antarmuka: | Nama merek | Nama Model | Jumlah | Pin | Pin Pitch | Konfigurasi Pin |
| IRISO | IMSA-9637S-33Y902 | 1 pcs | 33 pin | 0.5 mm | DRGB-33P1C6B-040A | |
LQ057Q3DG02 mendukung tampilan320 ((RGB) × 240(QVGA) dengan rasio aspek 4: 3 (W: H), yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 115,2 ((W) × 86,4 ((H) mm, ukuran garis besar 144 ((W) × 103,8 ((H) × 12.8 ((D) mm, ukuran area tampilan 121,0 ((W) × 92,2 ((H) mm, berat bersih 210g (Max.). Sebagai TN, Biasanya Putih, produk LCM Transmissive, LQ057Q3DG02 dapat memberikan 400 cd/m2 tampilan kecerahan 550:1 rasio kontras transmisif, 80/80/80/65 (Typ.) ((CR≥5) (L/R/U/D) sudut pandang, arah pandang terbaik pada jam 12, dan waktu respons 30/10 (Typ.) ((Tr/Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit untuk setiap titikProduk ini mengadopsi 5S4P WLED sebagai sistem backlight yang ditempatkan sebagai tipe lampu Edge (sisi atas) dan memiliki waktu kerja 30K jam.
