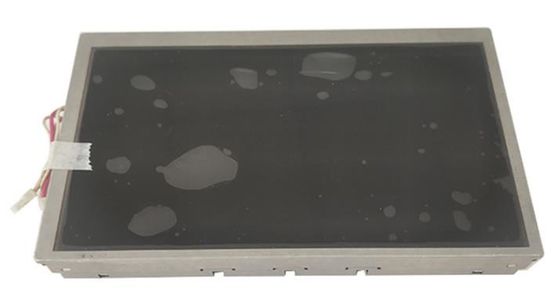

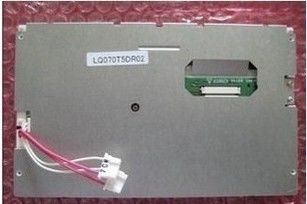

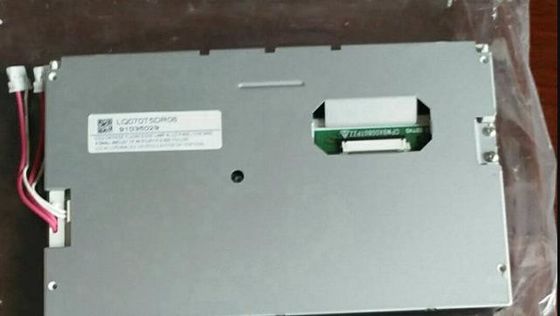

Detail produk:
|
| Produsen: | Tajam | Nama model: | LQ070T5DR02 |
|---|---|---|---|
| Lampu latar: | 2 PC CCFL, 10K jam, Tidak Ada Sopir | Jenis sinyal: | RGB paralel (1 ch, 6-bit), 36 pin Konektor |
| Ukuran layar: | 7.0 inci | Pencahayaan: | 400 cd/m² (Biasa) |
| Nomor Piksel: | 480(RGB)×240 (WQVGA) 77PPI | Max. Maks. Ratings Peringkat: | Storage Temp.: -40 ~ 85 °C Operating Temp.: -30 ~ 85 °C ; Suhu Penyimpanan: -40 ~ 85 °C Su |
| Menyoroti: | CCFL Sharp TFT LCD Display,WLED LVDS TFT Touch Panel |
||
LQ070 Seri LQ070T5GG01C LQ070T5DR06 LQ070T5DR02 LQ070T5BG01
| Informasi Dasar: | Merek | SHARP | Model | LQ070T5DR02 |
|---|---|---|---|---|
| Jenis | LCM a-Si TFT LCD | Digunakan untuk | ||
| Ukuran layar | 7.0" | Alias | - | |
| Lingkungan: | Suhu penyimpanan. | -40 ~ 85 °C | Operasi Temp. | -30 ~ 85 °C |
| RoHS | - | Getaran | 2.9G (28,4 m/s2) |
| Fitur Pixel: | Resolusi | 480 ((RGB) × 240, WQVGA | Titik Pitch ((mm) | 0.107 × 0,3625 (H × V) |
|---|---|---|---|---|
| Format piksel | Strip Vertikal RGB | Pixel Pitch ((mm) | 0.321×0.3625 (H×V) [77PPI] | |
| Ukuran Mekanis: | Area Aktif ((mm) | 154.08 ((H) × 87 ((V) | Luas Bezel ((mm) | 159.1 ((H) × 91.9 ((V) |
| Outline Dim. ((mm) | 170.1 ((H) × 103.4 ((V) | kedalaman ((mm) | 15.2±0.5 | |
| Fitur garis besar: | Gaya Bentuk | persegi panjang datar | Bentuk garis besar | |
| Rasio aspek | 16:9 (H:V) | Orientasi | Jenis lanskap | |
| Pemasangan: | Lubang pemasangan belakang (4-Φ2.05) | |||
| Spesifikasi lainnya: | Berat badan | 280g (maks.) | Pengobatan | Antiglare, Antireflection |
| Informasi Dasar: | Luminansi ((cd/m2) | 400 (Typ.) | Rasio Kontras | 1001:1 (menit) (Mengirim) |
|---|---|---|---|---|
| Sudut pandang | 65/65/40/65 (jenis) | Mode Tampilan | TN, Biasanya Putih, Transmissive | |
| Pemandangan terbaik pada | Jam 6 | Tanggapan (s) | 30/50 (Typ.) ((Tr/Td) | |
| Kinerja Warna: | Koordinat Putih | X:0.313; Y:0.329 | Tampilkan Warna | 262K (6-bit) |
| Suhu Warna | 6485K | Keseragaman Putih | - |
| Sinyal Listrik: | Pasokan Tegangan | 5/10/-10V (jenis) ((VSH/VGH/VGL) | Pasokan Saat Ini | 35/25/-22mA (tipe) (ISH/IGH/IGL) | ||
|---|---|---|---|---|---|---|
| Jenis sinyal: | RGB paralel (1 ch, 6-bit) | Tegangan sinyal | VIL≤0,9V; 2.3V≤VIH | |||
| Fitur antarmuka: | Posisi | - | Jenis | Konektor | ||
| Detail antarmuka: | Merek | Model | Jumlah | Pin | Pitch | Konfigurasi Pin |
| JST | 36FLZ-RSM1-R-TB | 1 pcs | 36 pin | 0.5 mm | DRGB-36P1C6B-020A | |
| Fitur lampu latar: | Bentuk | Tepat | Jenis | CCFL | Posisi | Jenis lampu tepi (sisi bawah) |
|---|---|---|---|---|---|---|
| Penggantian | - | Jumlah | 2 pcs | Waktu Hidup | 10K ((Min.) (Jam) | |
| Lampu listrik: | Pasokan Tegangan | 370±40V | Pasokan Saat Ini | 6.0±0,5mA | ||
| Frekuensi | 45/70KHz (Min./Max.) | Tegangan Mulai | 1300/1350V (Max.) ((Ta=+25/-30°C) | |||
| Konsumsi | 4.5W (Typ.) | |||||
| Fitur antarmuka: | Posisi | - | Jenis | Konektor | ||
| Detail antarmuka: | Merek | Model | Jumlah | Pin | Pitch | Konfigurasi Pin |
| JST | BHR-02 ((8.0) VS-1N | 2 pcs | 2 pin | 8.0 mm | BLL-2PINS-HL | |
| Pengemudi lampu latar: | Tidak. | |||||
LQ070T5DR02 mendukung tampilan480 ((RGB) × 240(WQVGA) dengan rasio aspek 16:9 (W:H), yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, ia memiliki area aktif 154.08 ((W) × 87 ((H) mm, ukuran garis besar 170.1 ((W) × 103.4 ((H) × 15.7 ((D) mm, ukuran area melihat 159.1 ((W) × 91.9 ((H) mm, dengan perawatan permukaan Antiglare, Antireflection, berat bersih 280g (Max.).LQ070T5DR02 dapat memberikan 400 cd/m2 tampilan kecerahan 1001:1 rasio kontras transmissive, 65/65/40/65 (Typ.) ((CR≥5) (L/R/U/D) sudut pandang, arah pandang terbaik pada jam 6, dan waktu respons 30/50 (Typ.) ((Tr/Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit untuk setiap titikProduk ini mengadopsi 2 pcs CCFL sebagai backlight systerm yang ditempatkan sebagai tipe cahaya Edge (sisi bawah) dan memiliki waktu hidup kerja 10K jam,driver lampu latar eksternal diperlukan secara tambahan.
