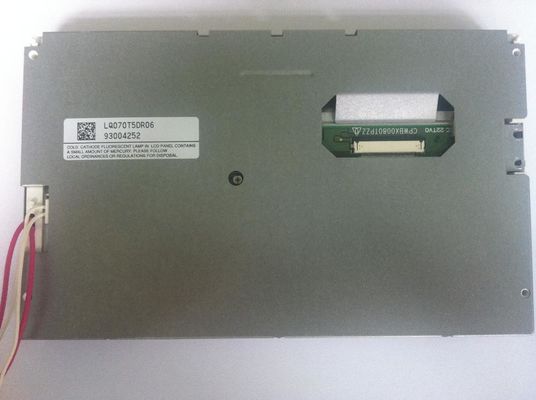

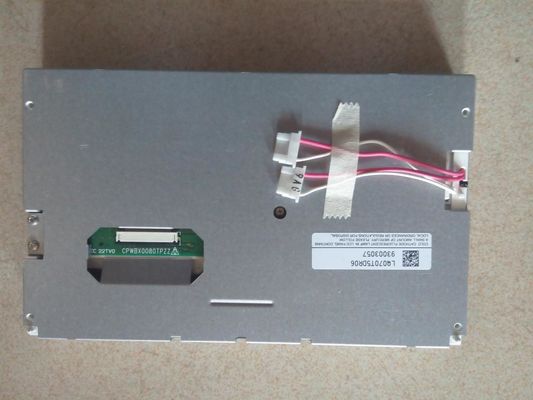

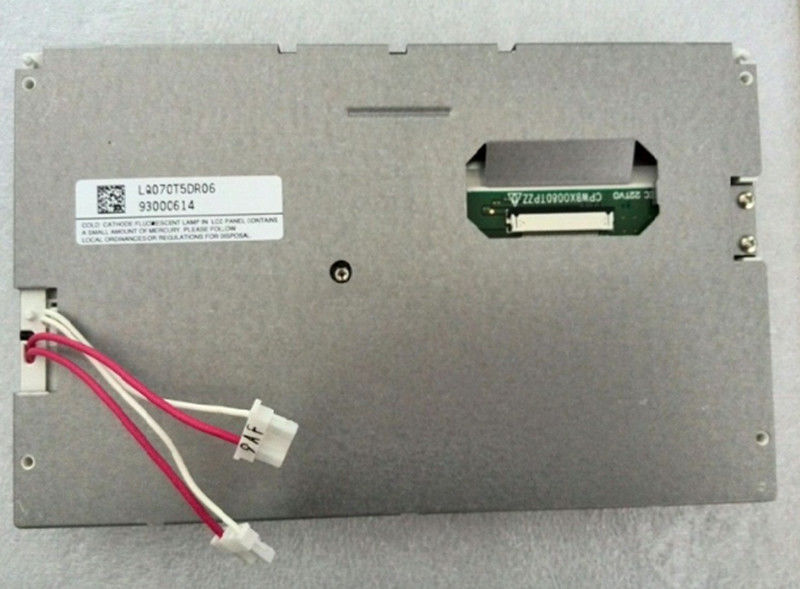

Detail produk:
|
| Merk Panel: | Tajam | Model Panel: | LQ070T5DR06 |
|---|---|---|---|
| Kecerahan: | 400 cd/m² (Biasa) | Ukuran Panel: | 7.0 inci |
| Resolusi: | 480(RGB)×240, WQVGA, 77PPI | Antarmuka Sinyal: | RGB paralel (1 ch, 6-bit), 36 pin Konektor |
| Jenis lampu: | 2 pcs CCFL, 10K jam, Tanpa Driver | Lingkungan: | Suhu operasi: -30 ~ 85 °C; Suhu penyimpanan: -40 ~ 85 °C; Tingkat getaran: 2.9G (28.4 m/s2) |
| Menyoroti: | CCFL Sharp TFT LCD Display,WLED LVDS TFT Touch Panel |
||
LQ070 Seri LQ070T5GG01C LQ070T5DR06 LQ070T5DR02 LQ070T5BG01
| Fitur Pixel: | Format piksel | 480 ((RGB) × 240 [WQVGA] | Titik Pitch | 0.107 × 0,3625 mm (H × V) |
|---|---|---|---|---|
| Konfigurasi | Strip Vertikal RGB | Pixel Pitch | 0.321×0.3625 mm (H×V) [77PPI] | |
| Ukuran Mekanis: | Area Tampilan | 154.08 × 87 mm (H × V) | Daerah Bezel | 159.1 × 91,9 mm (H × V) |
| Outline Dim. | 170.1 × 103,4 mm (H × V) | kedalaman garis besar | 15.2±0,5 mm | |
| Fitur garis besar: | Faktor Bentuk | persegi panjang datar | Orientasi | Jenis lanskap |
| Rasio aspek | 16:9 (H:V) | Gaya Bentuk | ||
| Lubang & Brackets: | Lubang pemasangan belakang (4-Φ2.05) | |||
| Fitur Lainnya: | Berat badan | 295g (Max.) | Permukaan | Antiglare, Antireflection |
| Informasi Dasar: | Cahaya | 400 cd/m2 (Typ.) | Rasio Kontras | 1001:1 (menit) (Mengirim) |
|---|---|---|---|---|
| Sudut pandang | 65/65/40/65 (jenis) | Mode optik | TN, Biasanya Putih, Transmissive | |
| Arah Melihat | Jam 6 | Waktu Tanggapan | 30/50 (Typ.) ((Tr/Td) (ms) | |
| Kinerja Warna: | Kromatisitas | Wx:0.313"Wy:0.329 | Nomor Warna | 262K (6-bit) |
| Suhu Warna | 6485K | Keseragaman Putih | - |
| Fitur lampu latar belakang: | Bentuk Lampu | Tepat | Jenis lampu | CCFL | Waktu Hidup | 10K ((Min.) (Jam) |
|---|---|---|---|---|---|---|
| Penggantian | - | Jumlah | 2 pcs | Posisi | Jenis lampu tepi (sisi bawah) | |
| Lampu listrik: | Input tegangan | 370±40V | Input saat ini | 6.0±0,5mA | ||
| Frekuensi | 45/70KHz (Min./Max.) | Tegangan kick-off | 1300/1350V (Max.) ((Ta=+25/-30°C) | |||
| Konsumsi | 4.5W (Typ.) | |||||
| Fitur antarmuka: | Jenis | Konektor | Posisi | - | Pengemudi lampu | Tidak. |
| Detail antarmuka: | Merek | Model | Pin Pitch | Pin | Jumlah | Konfigurasi |
| JST | BHR-02 ((8.0) VS-1N | 8.0 mm | 2 pin | 2 pcs | BLL-2PINS-HL | |
| Sistem sinyal: | RGB paralel (1 ch, 6-bit) | Tegangan Logis | VIL≤0,9V; 2.3V≤VIH | |||
|---|---|---|---|---|---|---|
| Sinyal Listrik: | Input tegangan | 5/10/-10V (jenis) ((VSH/VGH/VGL) | Input saat ini | 35/25/-22mA (tipe) (ISH/IGH/IGL) | ||
| Fitur antarmuka: | Jenis | Konektor | Posisi | - | ||
| Detail konektor: | Merek | Model | Pin Pitch | Pin | Jumlah | Konfigurasi |
| JST | 36FLZ-RSM1-R-TB | 0.5 mm | 36 pin | 1 pcs | DRGB-36P1C6B-020A | |
LQ070T5DR06 mendukung tampilan480 ((RGB) × 240(WQVGA) dengan rasio aspek 16:9 (W:H), yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, ia memiliki area aktif 154.08 ((W) × 87 ((H) mm, ukuran garis besar 170.1 ((W) × 103.4 ((H) × 15.7 ((D) mm, ukuran area melihat 159.1 ((W) × 91.9 ((H) mm, dengan perawatan permukaan Antiglare, Antireflection, berat bersih 295g (Max.).LQ070T5DR06 dapat memberikan 400 cd/m2 tampilan kecerahan 1001:1 rasio kontras transmissive, 65/65/40/65 (Typ.) ((CR≥5) (L/R/U/D) sudut pandang, arah pandang terbaik pada jam 6, dan waktu respons 30/50 (Typ.) ((Tr/Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit untuk setiap titikProduk ini mengadopsi 2 pcs CCFL sebagai backlight systerm yang ditempatkan sebagai tipe cahaya Edge (sisi bawah) dan memiliki waktu hidup kerja 10K jam,driver lampu latar eksternal diperlukan secara tambahan.
