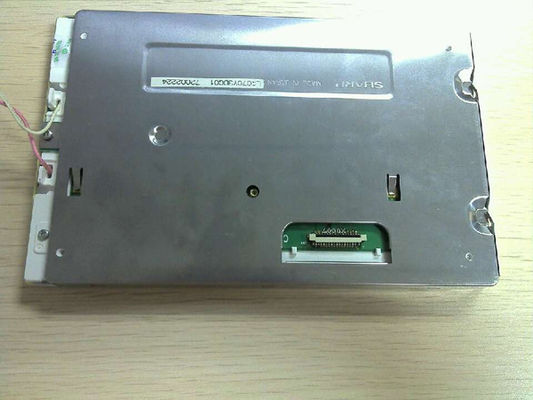

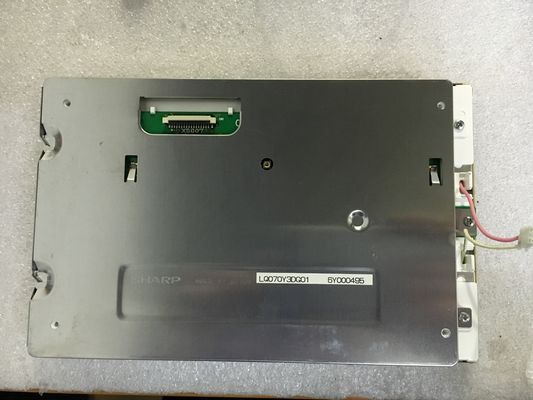

Detail produk:
|
| Model: | LQ070Y3DG01 | Merek: | Tajam |
|---|---|---|---|
| Ukuran Diagonal: | 7,0 inci | Pencahayaan: | 380 cd/m2 (Typ.) |
| Tipe Antarmuka: | CMOS (1 ch, 6-bit) 32 pin Konektor | Sumber cahaya: | CCFL [1 pcs], 15K jam, W/O Driver |
| Format Piksel: | 800(RGB)×480 [WVGA] 133PPI | Lingkungan: | Operating Temperature: 0 ~ 50 °C ; Suhu Operasional: 0 ~ 50 °C; Storage Temperature |
| Menyoroti: | CCFL Sharp TFT LCD Display,WLED LVDS TFT Touch Panel |
||
LQ070 Seri LQ070Y3DG05 LQ070Y3DG03 LQ070Y3DG02 LQ070Y3DG01
| Fitur Pixel: | Resolusi | 800 ((RGB) × 480, WVGA | Titik Pitch ((mm) | 0.0635×0.1905 (H×V) |
|---|---|---|---|---|
| Format piksel | Strip Vertikal RGB | Pixel Pitch ((mm) | 0.1905×0.1905 (H×V) [133PPI] | |
| Ukuran Mekanis: | Area Aktif ((mm) | 152.4 ((H) × 91.44 ((V) | Luas Bezel ((mm) | 157.2 ((H) × 96.35 ((V) |
| Outline Dim. ((mm) | 175 ((H) × 111.5 ((V) | kedalaman ((mm) | 13.5/13.8 (jenis/maks.) | |
| Fitur garis besar: | Gaya Bentuk | persegi panjang datar | Bentuk garis besar | |
| Rasio aspek | 15:9 (H:V) | Orientasi | Jenis lanskap | |
| Pemasangan: | Lubang pemasangan belakang (4-Φ2.2) | |||
| Spesifikasi lainnya: | Berat badan | 340g (Typ.) | Pengobatan | - |
| Informasi Dasar: | Luminansi ((cd/m2) | 380 (Typ.) | Rasio Kontras | 3501:1 (Typ.) (Transmissive) |
|---|---|---|---|---|
| Sudut pandang | 60/60/50/60 (jenis) | Mode Tampilan | TN, Biasanya Putih, Transmissive | |
| Pemandangan terbaik pada | Jam 6 | Tanggapan (s) | 10/15 (Typ.) ((Tr/Td) | |
| Kinerja Warna: | Koordinat Putih | X:0.313; Y:0.329 | Tampilkan Warna | 262K (6-bit) |
| Suhu Warna | 6485K | Keseragaman Putih | - |
| Frame Rate: |
60Hz |
|---|---|
| Pemindaian terbalik: | Ya (U/D, L/R) |
| Konsumsi daya: | 5.3W (Typ.) |
| Sinyal Listrik: | Pasokan Tegangan | 5.0V (jenis) | Pasokan Saat Ini | 300/450mA (jenis/maks.) | ||
|---|---|---|---|---|---|---|
| Konsumsi | 1.5W (Typ.) | |||||
| Jenis sinyal: | CMOS (1 ch, 6-bit) | Tegangan sinyal | - | |||
| Fitur antarmuka: | Posisi | - | Jenis | Konektor | ||
| Detail antarmuka: | Merek | Model | Jumlah | Pin | Pitch | Konfigurasi Pin |
| JAE | IL-FPR-32S-VF | 1 pcs | 32 pin | 0.5 mm | ||
| Fitur lampu latar: | Bentuk | Tepat | Jenis | CCFL | Posisi | Jenis lampu tepi |
|---|---|---|---|---|---|---|
| Penggantian | - | Jumlah | 1 pcs | Waktu Hidup | 15K (Type) (Jam) | |
| Lampu listrik: | Pasokan Tegangan | 760±80V | Pasokan Saat Ini | 5.0±0,5mA | ||
| Frekuensi | 40/70KHz (Min./Max.) | Tegangan Mulai | 1640V (Max.) (Ta=0°C) | |||
| Konsumsi | 3.8W (Typ.) | |||||
| Fitur antarmuka: | Posisi | - | Jenis | Konektor | ||
| Detail antarmuka: | Merek | Model | Jumlah | Pin | Pitch | Konfigurasi Pin |
| JST | SM02B-BHSS-1-TB | 1 pcs | 2 pin | 3.5 mm | BLL-2PINS-HL | |
| Pengemudi lampu latar: | Tidak. | |||||
LQ070Y3DG01 mendukung tampilan800 ((RGB) × 480(WVGA) dengan rasio aspek 15:9 (W:H), yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 152.4 ((W) × 91.44 ((H) mm, ukuran garis besar 175 ((W) × 111.5 ((H) × 13.8 ((D) mm, ukuran area tampilan 157.2 ((W) × 96.35 ((H) mm, berat bersih 340g (Typ.). Sebagai produk TN, Normal White, Transmissive LCM, LQ070Y3DG01 dapat memberikan 380 cd/m2 tampilan kecerahan 350:1 rasio kontras transmisif, 60/60/50/60 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada jam 6, dan waktu respons 10/15 (Typ.) ((Tr/Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit untuk setiap titikProduk ini mengadopsi 1 pcs CCFL sebagai backlight systerm yang ditempatkan sebagai tipe cahaya Edge dan memiliki waktu hidup kerja 15K jam,driver lampu latar eksternal diperlukan secara tambahan.
