Detail produk:
|
| Model Panel: | LQ070Y3DG02 | Merk Panel: | Tajam |
|---|---|---|---|
| Resolusi: | 800×480 ((RGB), WVGA, 133PPI | Ukuran Panel: | 7.0 inci |
| Jenis lampu: | 8S3P WLED, 10K jam, tanpa sopir | Antarmuka Sinyal: | RGB paralel (1 ch, 8-bit), 51 pin FPC |
| Kecerahan: | 280cd/m2 | Lingkungan: | Suhu operasi: -20 ~ 60 °C; Suhu penyimpanan: -30 ~ 70 °C |
| Menyoroti: | CCFL Sharp TFT LCD Display,WLED LVDS TFT Touch Panel |
||

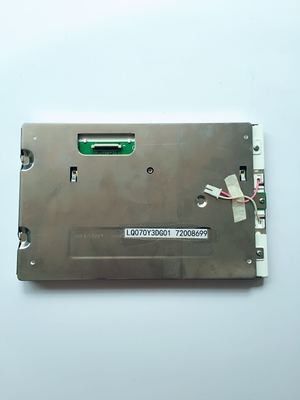

LQ070 Seri LQ070Y3DG05 LQ070Y3DG03 LQ070Y3DG02 LQ070Y3DG01
| Ukuran layar: | 7.0" | |||
|---|---|---|---|---|
| Fitur Pixel: | Jumlah piksel | Format piksel | Titik Pitch (H × V) | Pixel Pitch (H × V) |
| 800×480 ((RGB), WVGA | Garis Horizontal RGB | 0.1905 × 0,0635 mm | 0.1905 × 0,1905 mm [133PPI] | |
| Ukuran Mekanis: | Area Tampilan (H × V) | Pembukaan bezel (H × V) | Dimensi keseluruhan (H × V) | Total Kedalaman |
| 152.4 × 91,44 mm | - | 164.9×104 mm | 5.0/5.3 (jenis./maks.) mm | |
| Fitur garis besar: | Bentuk Bentuk | Rasio aspek (H: V) | Orientasi | Gaya Bentuk |
| persegi panjang datar | 15:9 | Jenis lanskap | ||
| Panel sentuh: | Titik Sentuh | Jenis sinyal | Pengontrol | Teknologi |
| - | - | Tanpa touch controller | 4 kabel Resistive Touch | |
| Spesifikasi lainnya: | Massa | Tutup panel | Pengolahan Permukaan | |
| 160/175g (jenis/maks.) | - | Antiglare, Hard coating (3H) | ||
| Lubang & Brackets: | Tanpa | |||
| Informasi Dasar: | Luminance | Mode Kerja | Rasio Kontras |
|---|---|---|---|
| 280 cd/m2 (Typ.) | TN, Biasanya Putih, Transmissive | 4501:1 (Typ.) (Transmissive) | |
| Pemandangan yang baik di | Sudut pandang | Waktu Tanggapan | |
| Jam 6 | 65/65/50/60 (jenis) | 35 (jenis) ((Tr+Td) (ms) | |
| Warna Display: | Suhu warna: | Warna Dukungan | Koordinat warna |
| 6485K | 16.7M (8-bit) | X:0.313; Y:0.329 | |
| White Uniformity: | 1.10/1.30 (Tipe./Max.) ((5 poin) | ||
| Tingkat refresh: | 60Hz |
|---|---|
| Pemindaian terbalik: | Tidak. |
| Fitur lampu latar belakang: | Jenis | Posisi | Kehidupan ((Jam) | Jumlah | Bentuk | Penggantian |
|---|---|---|---|---|---|---|
| WLED | Jenis lampu tepi | 10K ((Min.) | 8S3P | 3 senar | - | |
| WLED Electrical: | Tegangan Masuk | Input Current | Konsumsi Daya | |||
| 25.6/28.0V (jenis./maks.) | 20mA (Typ.) | 1.54W (Typ.) | ||||
| Fitur antarmuka: | Negara pengemudi WLED | Jenis Fisik | Posisi antarmuka | |||
| Tidak. | Termasuk dalam antarmuka sinyal panel | - | ||||
| Sinyal Listrik: | Tegangan Masuk | Input Current | Konsumsi Daya | |||
|---|---|---|---|---|---|---|
| 1.8/2.85V (Typ.) ((VDDIO/VCI) | 10/45mA (Typ.) ((IDDIO/IVCI) | - | ||||
| Tegangan untuk sinyal tampilan: | 0≤VIL≤0.3VDDIO; 0.7VDDIO≤VIH≤VDDIO | |||||
| Fitur antarmuka: | Jenis sinyal | Jenis Fisik | Posisi antarmuka | |||
| RGB paralel (1 ch, 8-bit) | FPC | - | ||||
| Detail antarmuka: | Nama merek | Nama Model | Jumlah | Pin | Pin Pitch | Konfigurasi Pin |
| 1 pcs | 51 pin | 0.3 mm | ||||

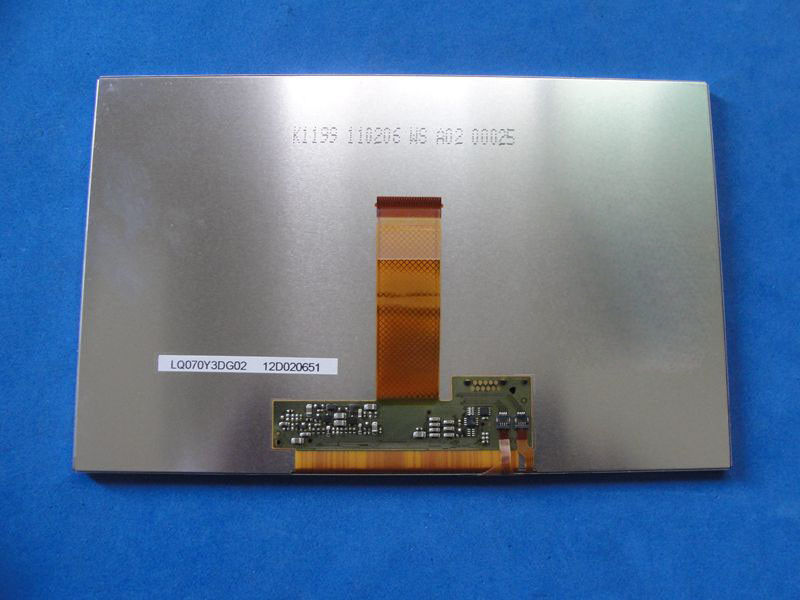

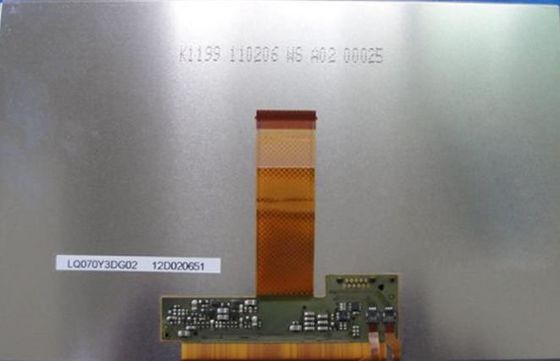

LQ070Y3DG02 mendukung tampilan800×480 ((RGB)(WVGA) dengan rasio aspek 15:9 (W:H), yang pikselnya diatur dalam RGB Horizontal Strip. Sedangkan untuk detail mekanik, ia memiliki area aktif 152.4 ((W) × 91.44 ((H) mm, ukuran garis besar 164.9 ((W) × 104 ((H) × 5.3(D) mm, dengan perawatan permukaan Antiglare, Hard coating (3H), berat bersih 160/175g (Typ./Max.).LQ070Y3DG02 dapat memberikan 280 cd/m2 tampilan kecerahan 4501:1 rasio kontras transmissive, 65/65/50/60 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada jam 6, dan waktu respons 35 (Typ.) ((Tr+Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 8-bit untuk setiap titik, sehingga menyajikan palet warna 16,7M, juga dengan kinerja gamut warna 48% (NTSC).Produk ini mengadopsi 8S3P WLED sebagai systerm backlight yang ditempatkan sebagai tipe lampu Edge dan memiliki waktu hidup kerja 10K jam, driver lampu latar eksternal diperlukan secara tambahan.
