Detail produk:
|

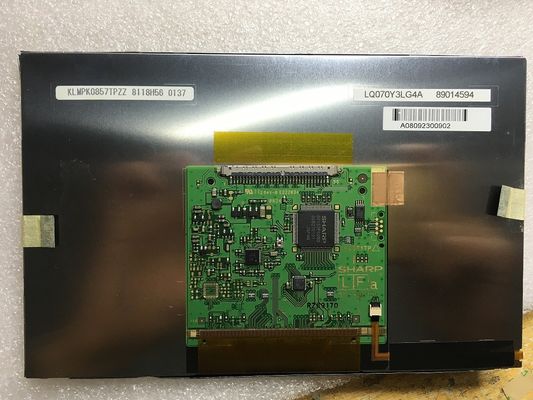

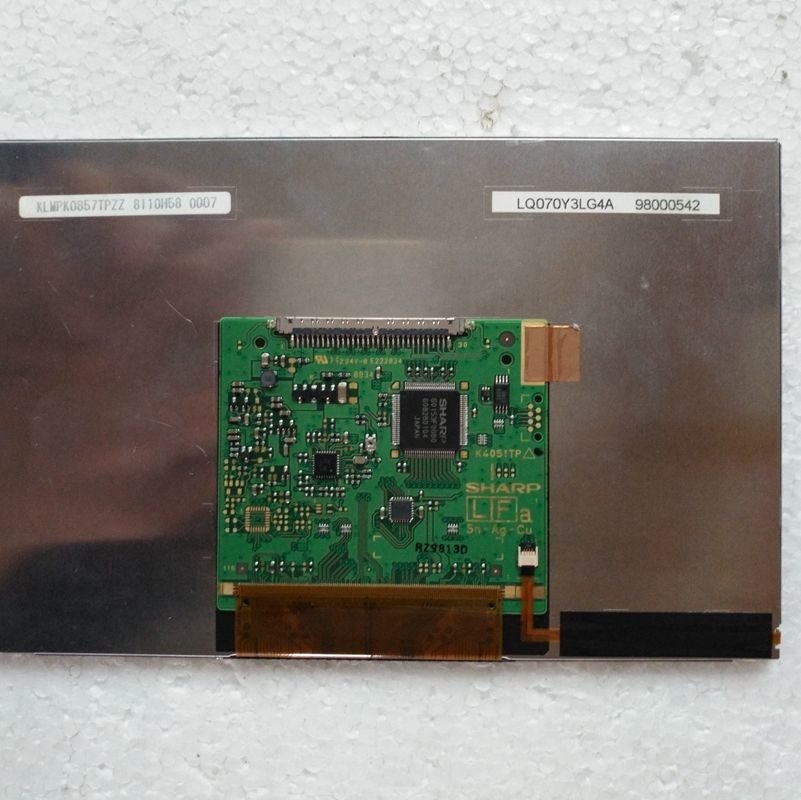

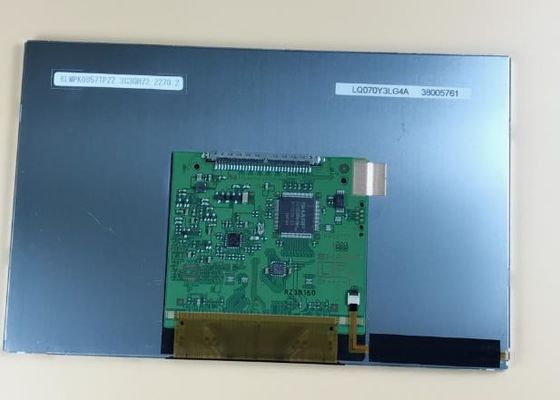

| Produsen: | Tajam | Nama model: | LQ070Y3LG4A |
|---|---|---|---|
| Nomor Piksel: | 800×480 ((RGB) (WVGA) 133PPI | Ukuran layar: | 7,0 inci |
| Pencahayaan: | 350 cd/m² (Biasa) | Jenis sinyal: | LVDS (1 Ch, 8-bit), Konektor 30 Pin |
| Lampu latar: | 8S3P WLED, 10K jam, tanpa sopir | Max. Maks. Ratings Peringkat: | suhu penyimpanan: -20 ~ 70 °C suhu operasi: -20 ~ 60 °C |
| Menyoroti: | CCFL Sharp TFT LCD Display,WLED LVDS TFT Touch Panel |
||
LQ070 Seri LQ070Y3LW01 LQ070Y3LG4A LQ070Y3LG05
| Informasi Dasar: | Produsen | Model panel | Jenis panel | Alias |
|---|---|---|---|---|
| SHARP | LQ070Y3LG4A | a-Si TFT-LCD, LCM | - | |
| Lingkungan: | Negara RoHS | Operasi Temp. | Suhu penyimpanan. | Tingkat getaran |
| -20 ~ 60 °C | -20 ~ 70 °C | - |
| Informasi Dasar: | Luminansi (cd/m2) | Sudut pandang (L/R/U/D) | Waktu tanggap (ms) |
|---|---|---|---|
| 350 (Typ.) | 65/65/50/60 (jenis) | 35 (jenis) ((Tr+Td) | |
| Pemandangan terbaik pada | Mode Tampilan | Rasio Kontras | |
| Jam 6 | TN, Biasanya Putih, Transmissive | 400: 1 (Typ.) (Transmissive) | |
| Warna Display: | Suhu Warna | Tampilkan Warna | Koordinat Putih |
| 7099K | 16.7M (8-bit) | X:0.302; Y:0.329 | |
| 1931 Warna Gamlt: | Rasio NTSC | Cakupan sRGB | Adobe RGB Coverage |
| 49% | 69% | 51% | |
| Cakupan DCI-P3 | Cakupan Rec.2020 | Pengamatan | |
| 51% | 36% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Ukuran panel: | 7.0" | |||
|---|---|---|---|---|
| Fitur Pixel: | Format piksel | Konfigurasi Pixel | Pixel Pitch (mm) | Titik Pitch (mm) |
| 800×480 ((RGB) [WVGA] | Garis Horizontal RGB | 0.1905×0.1905 [133PPI] | 0.1905×0.0635 | |
| Ukuran Mekanis: | Area Aktif (mm) | Luas Bezel (mm) | Dimensi garis besar (mm) | Kedalaman garis besar (mm) |
| 152.4 ((H) × 91.44 ((V) | 156.8 ((H) × 94.94 ((V) | 163.2 ((H) × 104 ((V) | 3.9/6.25 (jenis/maks.) mm | |
| Fitur garis besar: | Faktor Bentuk | Orientasi | Rasio aspek | Gaya Bentuk |
| persegi panjang datar | Jenis lanskap | 15:9 (H:V) | ||
| Pemasangan: | Tanpa | |||
| Rincian lainnya: | Berat badan | Tutup panel | Pengobatan | |
| 135/140g (jenis/maks.) | - | Antiglare, Hard coating (2H) | ||
| Fitur lampu: | Jenis | Posisi | Jumlah | Bentuk | Kehidupan ((Jam) | Pergantian lampu |
|---|---|---|---|---|---|---|
| WLED | Jenis lampu tepi | 8S3P | 3 senar | 10K ((Min.) | - | |
| WLED Electrical: | Pasokan Tegangan | Pasokan Saat Ini | Kekuatan | |||
| 25.6/28V (jenis./maks.) | 15/20/25mA (Min./Typ./Max.) | 1.54W (Typ.) | ||||
| Fitur antarmuka: | Posisi | Pengemudi lampu latar | Jenis | |||
| - | Tidak. | Termasuk dalam antarmuka sinyal panel | ||||
| Panel Mengemudi Listrik: | Pasokan Tegangan | Pasokan Saat Ini | Kekuatan | |||
|---|---|---|---|---|---|---|
| 3.3V (jenis) | 160/200mA (jenis/maks.) | 0.53W (Typ.) | ||||
| Fitur antarmuka: | Posisi | Sinyal | Jenis | |||
| - | LVDS (1 ch, 8-bit) | Konektor | ||||
| Detail konektor: | Merek | Model | Pin Pitch | Jumlah Pin | Jumlah | Konfigurasi |
| JAE | FI-XB30SRL-HF11 | 1.0 mm | 30 pin | 1 pcs | LVDS-30P1C8B-280A | |
LQ070Y3LG4A mendukung tampilan800×480 ((RGB)(WVGA) dengan rasio aspek 15:9 (W:H), yang pikselnya diatur dalam RGB Horizontal Strip.2 ((W) × 104 ((H) × 6.25 ((D) mm, ukuran area melihat 156.8 ((W) × 94.94 ((H) mm, dengan perawatan permukaan Antiglare, Hard coating (2H), berat bersih 135/140g (Type./Max.). Sebagai TN, Normal White, Transmissive LCM produk,LQ070Y3LG4A dapat memberikan 350 cd/m2 tampilan kecerahan 4001:1 rasio kontras transmissive, 65/65/50/60 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada jam 6, dan waktu respons 35 (Typ.) ((Tr+Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 8-bit untuk setiap titik, sehingga menyajikan palet warna 16,7M, juga dengan kinerja gamut warna 49% (NTSC).Produk ini mengadopsi 8S3P WLED sebagai systerm backlight yang ditempatkan sebagai tipe lampu Edge dan memiliki waktu hidup kerja 10K jam, driver lampu latar eksternal diperlukan secara tambahan.
