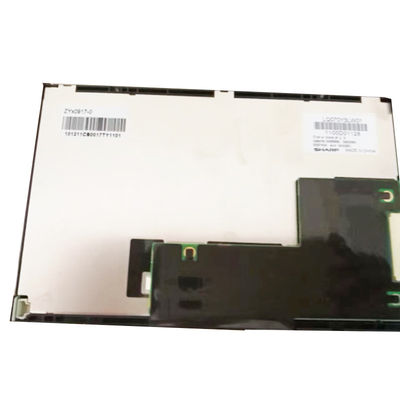

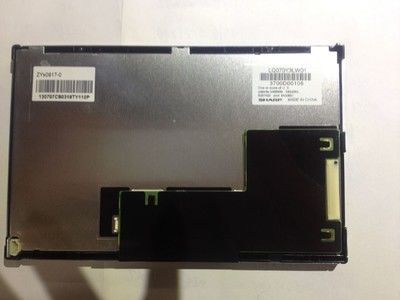

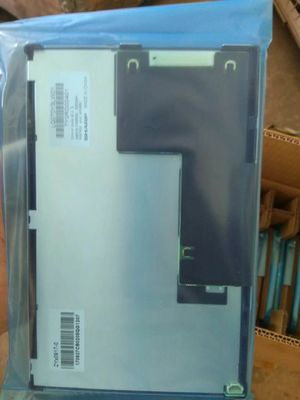

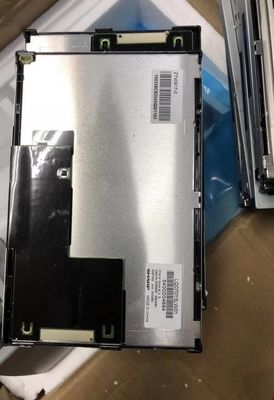

Detail produk:
|
| Nama model: | LQ070Y3LW01 | Produsen: | Tajam |
|---|---|---|---|
| Pencahayaan: | 360 cd/m² (Biasa) | Ukuran layar: | 7,0 inci |
| Nomor Piksel: | 800×480 ((RGB) (WVGA) 133PPI | Jenis sinyal: | LVDS (1 ch, 8-bit), 20 pin Konektor |
| Lampu latar: | 7S2P WLED, 50K jam, tanpa sopir | Max. Maks. Ratings Peringkat: | suhu penyimpanan: -25 ~ 70 °C suhu operasi: -10 ~ 70 °C |
| Menyoroti: | CCFL Sharp TFT LCD Display,WLED LVDS TFT Touch Panel |
||
LQ070 Seri LQ070Y3LW01 LQ070Y3LG4A LQ070Y3LG05
| Informasi Dasar: | Luminansi (cd/m2) | Sudut pandang (L/R/U/D) | Waktu tanggap (ms) |
|---|---|---|---|
| 360 (Typ.) | 85/85/85/85 (jenis) | 35 (jenis) ((Tr+Td) | |
| Pemandangan terbaik pada | Mode Tampilan | Rasio Kontras | |
| Simetri | ASV, Biasanya Hitam, Transmissive | 800: 1 (Typ.) (Transmissive) | |
| Warna Display: | Suhu Warna | Tampilkan Warna | Koordinat Putih |
| 6551K | 262K/16.2M (6-bit / 6-bit + FRC) | X:0.310; Y:0.340 | |
| Variasi Putih: | 1.25 (Max.) ((5 poin) | ||
| Ukuran panel: | 7.0" | |||
|---|---|---|---|---|
| Fitur Pixel: | Format piksel | Konfigurasi Pixel | Pixel Pitch (mm) | Titik Pitch (mm) |
| 800×480 ((RGB) [WVGA] | Garis Horizontal RGB | 0.1905×0.1905 [133PPI] | 0.1905×0.0635 | |
| Ukuran Mekanis: | Area Aktif (mm) | Luas Bezel (mm) | Dimensi garis besar (mm) | Kedalaman garis besar (mm) |
| 152.4 ((H) × 91.44 ((V) | 155.40 ((H) × 92.94 ((V) | 163.2 ((H) × 104 ((V) | 9.0±0,5 mm | |
| Fitur garis besar: | Faktor Bentuk | Orientasi | Rasio aspek | Gaya Bentuk |
| persegi panjang datar | Jenis lanskap | 15:9 (H:V) | ||
| Pemasangan: | Lubang pemasangan sisi (4-M2) di atas, bawah bezel | |||
| Rincian lainnya: | Berat badan | Tutup panel | Pengobatan | |
| 175g (jenis) | - | Antiglare, Hard coating (3H) | ||
| Fitur lampu: | Jenis | Posisi | Jumlah | Bentuk | Kehidupan ((Jam) | Pergantian lampu |
|---|---|---|---|---|---|---|
| WLED | Jenis lampu tepi | 7S2P | 2 senar | 50K ((Typ.) | - | |
| WLED Electrical: | Pasokan Tegangan | Pasokan Saat Ini | Kekuatan | |||
| 22.1/24.0V (jenis./maks.) | 45/60mA (jenis/maks.) | 2.0W (jenis) | ||||
| Fitur antarmuka: | Posisi | Pengemudi lampu latar | Jenis | |||
| - | Tidak. | Konektor | ||||
| Detail antarmuka: | Merek | Model | Pin Pitch | Jumlah Pin | Jumlah | Konfigurasi |
| Molex | 501568-0607 | 1.0 mm | 6 pin | 1 pcs | BLE-6PINS-NAACCN | |
| Panel Mengemudi Listrik: | Pasokan Tegangan | Pasokan Saat Ini | Kekuatan | |||
|---|---|---|---|---|---|---|
| 3.3V (jenis) | 190/255mA (Typ.) | 0.63W (Typ.) | ||||
| Fitur antarmuka: | Posisi | Sinyal | Jenis | |||
| - | LVDS (1 ch, 8-bit) | Konektor | ||||
| Detail konektor: | Merek | Model | Pin Pitch | Jumlah Pin | Jumlah | Konfigurasi |
| HRS | DF14H-20P-1.25H ((56) | 1.25 mm | 20 pin | 1 pcs | LVDS-20P1C8B-020C | |
LQ070Y3LW01 mendukung tampilan800×480 ((RGB)(WVGA) dengan rasio aspek 15:9 (W:H), yang pikselnya diatur dalam RGB Horizontal Strip.2 ((W) × 104 ((H) × 9.5 ((D) mm, ukuran area melihat 155.40 ((W) × 92.94 ((H) mm, dengan perawatan permukaan Antiglare, Hard coating (3H), berat bersih 175g (Typ. Sebagai ASV, Biasanya Hitam, Transmissive LCM produk,LQ070Y3LW01 dapat memberikan 360 cd/m2 tampilan kecerahan 8001:1 rasio kontras transmissive, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada Simetri, dan waktu respons 35 (Typ.) ((Tr+Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit / 6-bit + FRC untuk setiap titikProduk ini mengadopsi 7S2P WLED sebagai sistem backlight yang ditempatkan sebagai tipe lampu Edge dan memiliki waktu hidup kerja 50K jam,driver lampu latar eksternal diperlukan secara tambahan.
