Detail produk:
|
| Model Panel: | LQ070Y5DE01 | Merk Panel: | Tajam |
|---|---|---|---|
| Kecerahan: | 320 cd/m² (Biasa) | Ukuran Panel: | 7.0 inci |
| Jenis lampu: | 1 pcs CCFL, Tanpa Driver | Antarmuka Sinyal: | RGB paralel (1 ch, 6-bit), 50 pin FPC |
| Resolusi: | 800 ((RGB) × 480, WVGA, 134PPI | Lingkungan: | Suhu operasi: -30 ~ 85 °C; Suhu penyimpanan: -40 ~ 85 °C; Tingkat getaran: 3.0G (29.4 m/s2) |
| Menyoroti: | CCFL Sharp TFT LCD Display,WLED LVDS TFT Touch Panel |
||
| Informasi Dasar: | Produsen | Model panel | Jenis panel | Alias |
|---|---|---|---|---|
| SHARP | LQ070Y5DE01 | a-Si TFT-LCD, LCM | - | |
| Lingkungan: | Negara RoHS | Operasi Temp. | Suhu penyimpanan. | Tingkat getaran |
| -30 ~ 85 °C | -40 ~ 85 °C | 3.0G (29,4 m/s2) |
| Informasi Dasar: | Luminansi (cd/m2) | Sudut pandang (L/R/U/D) | Waktu tanggap (ms) |
|---|---|---|---|
| 320 (Typ.) | 65/65/60/65 (jenis) | 30/50 (Typ.) ((Tr/Td) | |
| Pemandangan terbaik pada | Mode Tampilan | Rasio Kontras | |
| Jam 6 | TN, Biasanya Putih, Transmissive | 100: 1 (Min.) (Mengirim) | |
| Warna Display: | Suhu Warna | Tampilkan Warna | Koordinat Putih |
| 6274K | 262K (6-bit) | X:0.315; Y:0.345 |
| Ukuran panel: | 7.0" | |||
|---|---|---|---|---|
| Fitur Pixel: | Format piksel | Konfigurasi Pixel | Pixel Pitch (mm) | Titik Pitch (mm) |
| 800 ((RGB) × 480 [WVGA] | Strip Vertikal RGB | 0.195×0.1725 [134PPI] | 0.065 x 0.1725 | |
| Ukuran Mekanis: | Area Aktif (mm) | Luas Bezel (mm) | Dimensi garis besar (mm) | Kedalaman garis besar (mm) |
| 156 ((H) × 82.8 ((V) | 157.7 ((H) × 84.27 ((V) | 171.6 ((H) × 93.2 ((V) | 11.25/14.35 (Typ./Max.) mm | |
| Fitur garis besar: | Faktor Bentuk | Orientasi | Rasio aspek | Gaya Bentuk |
| persegi panjang datar | Jenis lanskap | 17:9 (H:V) | ||
| Pemasangan: | Tanpa | |||
| Rincian lainnya: | Berat badan | Tutup panel | Pengobatan | |
| 280g (maks.) | - | - | ||
| Pemindaian terbalik: | Ya (U/D, L/R) |
|---|---|
| Frekuensi vertikal: | 60Hz |
| Fitur lampu: | Jenis | Posisi | Jumlah | Bentuk | Kehidupan ((Jam) | Pergantian lampu |
|---|---|---|---|---|---|---|
| CCFL | Jenis lampu tepi | 1 pcs | Bentuk U | - | - | |
| CCFL Electrical: | Pasokan Tegangan | Pasokan Saat Ini | Kekuatan | |||
| 660±70V | 6.0±0,5mA | 7.92W (Typ.) | ||||
| Frekuensi Operasi | Tegangan kick-off | |||||
| 30/100KHz (Min./Max.) | 1125/1280V (Max.) ((Ta=+25/-30°C) | |||||
| Fitur antarmuka: | Posisi | Pengemudi lampu latar | Jenis | |||
| - | Tidak. | Konektor | ||||
| Detail antarmuka: | Merek | Model | Pin Pitch | Jumlah Pin | Jumlah | Konfigurasi |
| JST | BHR-04VS-1 | 4.0 mm | 4 pin | 1 pcs | BLL-4PINS-LNNH | |
| Panel Mengemudi Listrik: | Pasokan Tegangan | Pasokan Saat Ini | Kekuatan | |||
|---|---|---|---|---|---|---|
| 14/5.3/2.7V (jenis) (VDD/VSHA/VSHD) | 0.20/40/8mA (jenis) ((IDD/ISHA/ISHD) | - | ||||
| Fitur antarmuka: | Posisi | Sinyal | Jenis | |||
| - | RGB paralel (1 ch, 6-bit) | FPC | ||||
| Rincian FPC: | Merek | Model | Pin Pitch | Jumlah Pin | Jumlah | Konfigurasi |
| 0.5 mm | 50 pin | 1 pcs | ||||
LQ070 Seri LQ070Y5DG10 LQ070Y5DG09 LQ070Y5DG03 LQ070Y5DG02 LQ070Y5DE01

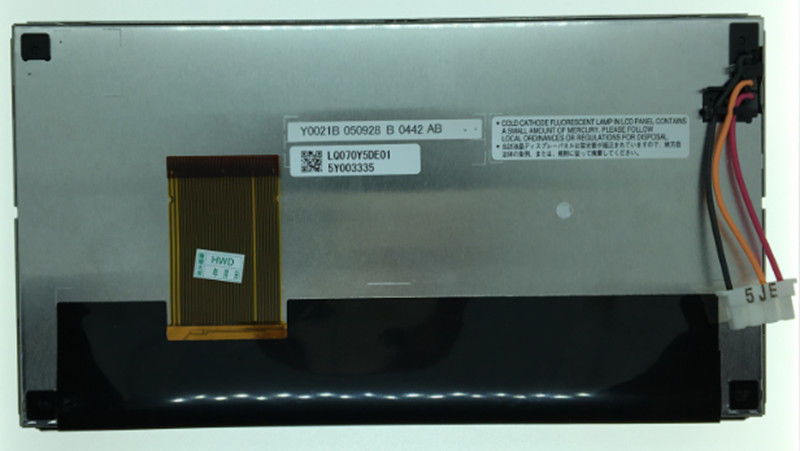

LQ070Y5DE01 mendukung tampilan800 ((RGB) × 480(WVGA) dengan rasio aspek 17:9 (W:H), yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 156 ((W) × 82.8 ((H) mm, ukuran garis besar 171.6 ((W) × 93.2 ((H) × 14.35 ((D) mm, ukuran area tampilan 157.7 ((W) × 84.27 ((H) mm, berat bersih 280g (Max.). Sebagai TN, Biasanya Putih, produk LCM Transmissive, LQ070Y5DE01 dapat memberikan 320 cd/m2 tampilan kecerahan 100:1 rasio kontras transmisif, 65/65/60/65 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada jam 6, dan waktu respons 30/50 (Typ.) ((Tr/Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit untuk setiap titikProduk ini mengadopsi 1 pcs CCFL sebagai sistem backlight yang ditempatkan sebagai tipe lampu Edge, driver backlight eksternal juga diperlukan.
