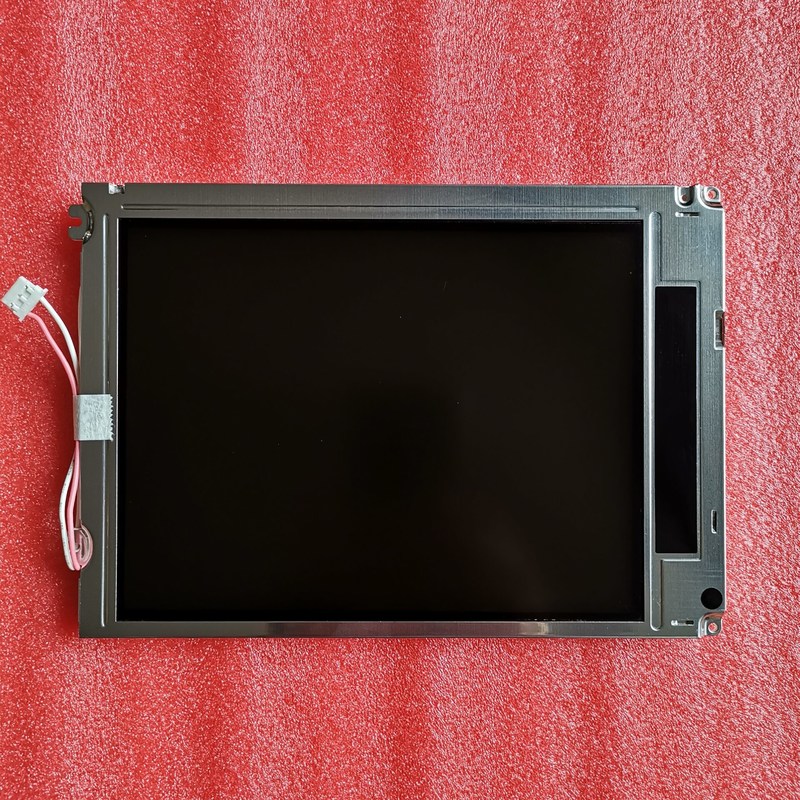

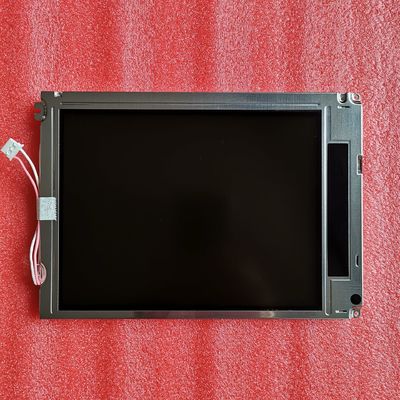

Detail produk:
|
| Merk Panel: | Tajam | Model Panel: | LQ084V1DG22 |
|---|---|---|---|
| Jenis lampu: | 1 PC CCFL, 50K jam | Antarmuka Sinyal: | RGB Paralel (1 ch, 6-bit), Konektor 31 pin |
| Kecerahan: | 300 cd/m² (Biasa) | Ukuran Panel: | 8,4 inci |
| Resolusi: | 640(RGB)×480, VGA, 94PPI | Lingkungan: | Operating Temp.: 0 ~ 55 °C ; Suhu Pengoperasian: 0 ~ 55 °C; Storage Temp.: -25 ~ 70 |
| Menyoroti: | Panel LCD Industri CCFL LVDS,Panel TFT CCFL NEC |
||
LQ084 Seri LQ084V1DG22 LQ084V1DG21E LQ084V1DG21
| Ukuran panel: | 8.4 inci | |||
|---|---|---|---|---|
| Fitur Pixel: | Resolusi | Pengaturan piksel | Titik Pitch (W × H) | Pixel Pitch (W × H) |
| 640 ((RGB) × 480, VGA | Strip Vertikal RGB | 0.089×0.270 mm | 0.267×0.270 mm [94PPI] | |
| Ukuran Mekanis: | Area Aktif (W × H) | Area Bezel (W × H) | Dimensi garis besar (W × H) | kedalaman garis besar |
| 170.88×129.6 mm | 175.9 × 134,6 mm | 216 × 152,4 mm | 12.0 (jenis) mm | |
| Fitur garis besar: | Gaya Bentuk | Rasio aspek | Orientasi | Gaya Bentuk |
| persegi panjang datar | 43 (W: H) | Jenis lanskap | ||
| Penetapan: | Lubang pemasangan wajah (4 pcs) | |||
| Fitur Lainnya: | Tutup panel | Berat badan | Permukaan | |
| - | 410±20g | Antiglare (Haze 28%), Lapisan keras (3H) | ||
| Informasi Dasar: | Cahaya | Mode Operasi | Rasio Kontras |
|---|---|---|---|
| 300 cd/m2 (Typ.) | TN, Biasanya Putih, Transmissive | 2501:1 (Typ.) (Transmissive) | |
| Sudut pandang ((L/R/U/D) | Arah Melihat | Kecepatan Tanggapan | |
| 55/55/55/40 (jenis) | Jam 12 | 20/40 (Typ.) ((Tr/Td) (ms) | |
| Warna Display: | Suhu Warna | Jumlah warna | Warna putih |
| 6172K | 262K (6-bit) | X:0.319; Y:0.329 | |
| Variasi Luminansi: | 1.45 (Max.) ((5 poin) | ||
| Sinyal Listrik: | Input saat ini | Input tegangan | Konsumsi | |||
|---|---|---|---|---|---|---|
| 410/460mA (tipe./Max. VCC=3.3V) | 3.3/5.0V (Jenis) (VCC) | - | ||||
| Tegangan untuk sinyal tampilan: | VIL≤0,3VCC; 0,7VCC≤VIH | |||||
| Fitur antarmuka: | Posisi | Jenis | Antarmuka | |||
| - | Konektor | RGB paralel (1 ch, 6-bit) | ||||
| Antarmuka Sinyal: | Merek | Model | Jumlah | Pin Pitch | Pin | Penugasan Pin |
| HRS | DF9BA-31P-1V | 1 pcs | 1.0 mm | 31 pin | DRGB-31P1C6B-010K | |
| Fitur lampu latar: | Jenis | Posisi | Bentuk | Jumlah | Kehidupan ((Jam) | Penggantian |
|---|---|---|---|---|---|---|
| CCFL | - | - | 1 pcs | 50K ((Typ.) | - | |
| CCFL Electrical: | Input saat ini | Input tegangan | Konsumsi | |||
| 2.0/6.0/6.5mA (Min./Typ./Max.) | 4.1W (jenis) | |||||
| Tegangan menyala | Frekuensi Lampu | |||||
| 1300/1500V (Max.) ((Ta=+25/0°C) | 20/45/70KHz (Min./Typ./Max.) | |||||
| Fitur antarmuka: | Posisi | Jenis | Pengemudi CCFL | |||
| - | Konektor | |||||
| Detail antarmuka | Merek | Model | Jumlah | Pin Pitch | Pin | Penugasan Pin |
| JST | BHR-03VS-1 | 1 pcs | 4.0 mm | 3 pin | BLL-3PINS-HNL | |
LQ084V1DG22 mendukung tampilan640 ((RGB) × 480(VGA) dengan rasio aspek 4: 3 (W: H), yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, ia memiliki area aktif 170.88 ((W) × 129.6 ((H) mm, ukuran garis besar 216 ((W) × 152.4 ((H) mm,Ukuran area pemandangan 175.9 ((W) × 134.6 ((H) mm, dengan perawatan permukaan Antiglare (Haze 28%), Lapisan keras (3H), berat bersih 410 ± 20g. Sebagai TN, Biasanya Putih, produk LCM Transmissive,LQ084V1DG22 dapat memberikan 300 cd/m2 tampilan kecerahan 2501:1 rasio kontras transmissive, 55/55/55/40 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada jam 12, dan waktu respons 20/40 (Typ.) ((Tr/Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit untuk setiap titikProduk ini mengadopsi 1 pcs CCFL sebagai sistem backlight dan memiliki waktu hidup kerja 50K jam.
