Detail produk:
|
| Merk Panel: | Tajam | Model Panel: | LQ101K1LY04 |
|---|---|---|---|
| Kecerahan: | 400 cd/m² | Ukuran Panel: | 10,1 inci |
| Resolusi: | 1280(RGB)×800, WXGA, 149PPI | Antarmuka Sinyal: | LVDS (1 ch, 8-bit), 40 pin Konektor |
| Jenis lampu: | 7S6P WLED, 20K jam, Tanpa Driver | Lingkungan: | Operating Temp.: -10 ~ 60 °C ; Suhu Pengoperasian: -10 ~ 60 °C; Storage Temp.: -20 |
| Menyoroti: | Panel LCD Industri CCFL LVDS,Panel TFT CCFL NEC |
||

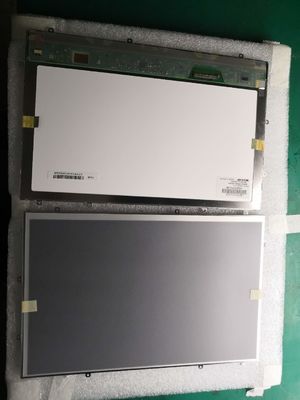

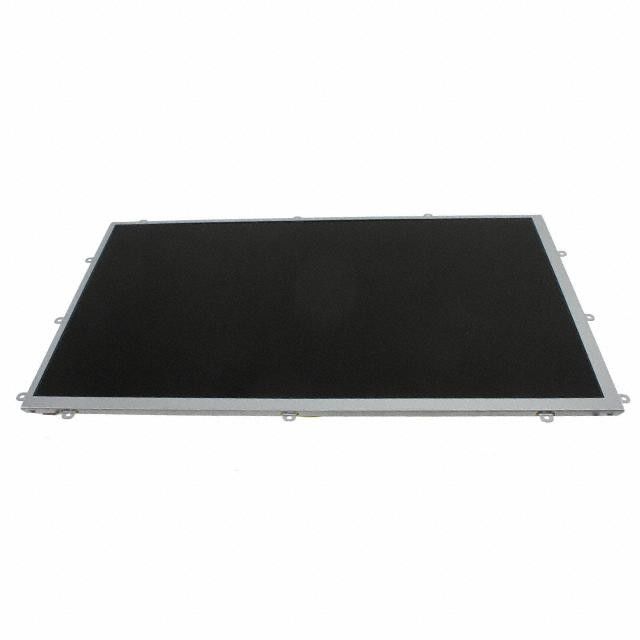

LQ101 Seri LQ101K1LY05 LQ101K1LY04
| Fitur Pixel: | Format piksel | 1280 ((RGB) × 800 [WXGA] | Titik Pitch | 00,0565 × 0,1695 mm (H × V) |
|---|---|---|---|---|
| Konfigurasi | Strip Vertikal RGB | Pixel Pitch | 0.1695×0.1695 mm (H×V) [149PPI] | |
| Ukuran Mekanis: | Area Tampilan | 216.96 × 135,6 mm (H × V) | Daerah Bezel | 220.56 × 139,2 mm (H × V) |
| Outline Dim. | 237.94 × 156,66 mm (H × V) | kedalaman garis besar | 2.9/5.3 (jenis/maks.) mm | |
| Fitur garis besar: | Faktor Bentuk | persegi panjang datar | Orientasi | Jenis lanskap |
| Rasio aspek | 16:10 (H:V) | Gaya Bentuk | ||
| Lubang & Brackets: | Lubang pemasangan wajah (12 pcs) di kiri, kanan, atas, bawah siput | |||
| Fitur Lainnya: | Berat badan | 165/185g (jenis/maks.) | Permukaan | Sinar (Haze 0%), Refleksi 1,25% (Typ.) |
| Informasi Dasar: | Cahaya | 400 cd/m2 (Typ.) | Rasio Kontras | 8001:1 (Typ.) (Transmissive) |
|---|---|---|---|---|
| Sudut pandang | 80/80/80/80 (tipe) | Mode optik | PSV, Biasanya Hitam, Transmissive | |
| Arah Melihat | Simetri | Waktu Tanggapan | 25 (Typ.) ((Tr+Td) (ms) | |
| Kinerja Warna: | Kromatisitas | Wx:0.318"Wy:0.344 | Nomor Warna | 16.7M (8-bit) |
| Suhu Warna | 6139K | Keseragaman Putih | 1.25/1.43 (Jenis./Max.) ((5 poin) | |
| 1931 Warna Gamlt: | Rasio NTSC | 50% | sRGB | Cakupan 69% |
| Adobe RGB | 52% cakupan | DCI-P3 | 52% cakupan | |
| Rek.2020 | Cakupan 37% | Pengamatan | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Fitur lampu latar belakang: | Bentuk Lampu | 6 senar | Jenis lampu | WLED | Waktu Hidup | 20K (Typ.) (Jam) |
|---|---|---|---|---|---|---|
| Penggantian | - | Jumlah | 7S6P | Posisi | Jenis lampu tepi | |
| Lampu listrik: | Input tegangan | 21.0/24.5V (Min./Max.) | Input saat ini | 15.5mA (Typ.) | ||
| Konsumsi | 1.95W (Typ.) | |||||
| Fitur antarmuka: | Jenis | Termasuk dalam antarmuka sinyal panel | Posisi | - | Pengemudi lampu | Tidak. |
| Sistem sinyal: | LVDS (1 ch, 8-bit) | Tegangan Logis | - | |||
|---|---|---|---|---|---|---|
| Sinyal Listrik: | Input tegangan | 3.3V (jenis) | Input saat ini | 235/375mA (jenis/maks.) | ||
| Fitur antarmuka: | Jenis | Konektor | Posisi | |||
| Detail konektor: | Merek | Model | Pin Pitch | Pin | Jumlah | Konfigurasi |
| I-PEX | 20455-040E-12 | 0.5 mm | 40 pin | 1 pcs | ||
LQ101K1LY04 mendukung tampilan1280 ((RGB) × 800(WXGA) dengan rasio aspek 16:10 (W:H), yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 216.96 ((W) × 135.6 ((H) mm, ukuran garis besar 237.94 ((W) × 156.66 ((H) × 5.3 ((D) mm, ukuran area melihat 220.56 ((W) × 139.2 ((H) mm, dengan perawatan permukaan dari Glare (Haze 0%), Reflection 1.25% (Typ.), berat bersih 165/185g (Typ./Max.).Produk LCM Transmissive, LQ101K1LY04 dapat memberikan 400 cd/m2 tampilan kecerahan 800: 1 transmissive kontras rasio, 80/80/80/80 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada Simetri,dan waktu respons 25 (TipeSkala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 8-bit untuk setiap titik, sehingga menyajikan palet warna 16,7M,juga dengan kinerja gamut warna 50% (NTSC). Produk ini mengadopsi 7S6P WLED sebagai sistem lampu latar yang ditempatkan sebagai tipe lampu Edge dan memiliki waktu hidup kerja 20K jam, driver lampu latar eksternal juga diperlukan.
